电子元器件知识大全 热敏电阻型号及参数

热敏电阻器是敏感元件的一类，按照温度系数不同分为正温度系数热敏电阻器（PTC）和负温度系数热敏电阻器（NTC）。热敏电阻器的典型特点是对温度敏感，不同的温度下表现出不同的电阻值。正温度系数热敏电阻器（PTC）在温度越高时电阻值越大，负温度系数热敏电阻器（NTC）在温度越高时电阻值越低，它们同属于半导体器件。

热敏电阻特点：①灵敏度较高，其电阻温度系数要比金属大10～100倍以上；②工作温度范围宽，常温器件适用于-55℃～315℃，高温器件适用温度高于315℃（目前最高可达到2000℃）低温器件适用于-273℃～55℃； ③体积小，能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度；④使用方便，电阻值可在0.1～100kΩ间任意选择；⑤易加工成复杂的形状，可大批量生产；⑥稳定性好、过载能力强。

热敏电阻器种类：正温度系数（PTC）和负温度系数（NTC）。PTC热敏电阻器的阻值随着温度升高而增大，NTC热敏电阻器的阻值随着温度升高而减小。目前应用最广泛的是NTC热敏电阻器。

PTC热敏电阻

PTC（PosiTIve Temperature Coeff1Cient）是指在某一温度下电阻急剧增加、具有正温度系数的热敏电阻现象或材料，可专门用作恒定温度传感器。该材料是以BaTIO3或SrTIO3或PbTIO3为主要成分的烧结体， 其中掺入微量的Nb、Ta、Bi、Sb、Y、La等氧化物进行原子价控制而使之半导化，常将这种半导体化的BaTiO3等材料简称为半导（体）瓷；同时还添加增大其正电阻温度系数的Mn、Fe、Cu、Cr的氧化物和起其他作用的添加物，采用一般陶瓷工艺成形、高温烧结而使钛酸铂等及其固溶体半导化，从而得到正特性的热敏电阻材料．其温度系数及居里点温度随组分及烧结条件（尤其是冷却温度）不同而变化。

钛酸钡晶体属于钙钛矿型结构，它是一种铁电材料，纯钛酸钡是一种绝缘材料。 在钛酸钡材料中加入微量稀土元素，进行适当热处理后，在居里温度附近，电阻率陡增几个数量级，产生PTC效应，此效应与BaTiO3晶体的铁电性及其在居里温度附近材料的相变有关。钛酸钡半导瓷是一种多晶材料，晶粒之间存在着晶粒间界面。 该半导瓷当达到某一特定温度或电压，晶体粒界就发生变化，从而电阻急剧变化。

钛酸钡半导瓷的PTC效应起因于粒界（晶粒间界）。对于导电电子来说，晶粒间界面相当于一个势垒。温度低时，由于钛酸钡内电场的作用，导致电子极容易越过势垒，则电阻值较小。 当温度升高到居里点温度（即临界温度）附近时，内电场受到破坏，它不能帮助导电电子越过势垒。这相当于势垒升高，电阻值突然增大，产生PTC效应。钛酸钡半导瓷的PTC效应的物理模型有海望表面势垒模型、丹尼尔斯等人的钡缺位模型和叠加势垒模型，它们分别从不同方面对PTC效应作出了合理解释。

PTC热敏电阻于1950年出现，随后1954年出现了以钛酸钡为主要材料的PTC热敏电阻。PTC热敏电阻在工业上可用作温度的测量与控制， 也用于汽车某部位的温度检测与调节，还大量用于民用设备，如控制瞬间开水器的水温、空调器与冷库的温度， 利用本身加热作气体分析和风速机等方面。

PTC热敏电阻除用作加热元件外，同时还能起到“开关”的作用，兼有敏感元件、加热器和开关三种功能，称之为“热敏开关”。 电流通过元件后引起温度升高，即发热体的温度上升，当超过居里点温度后，电阻增加，从而限制电流增加， 于是电流的下降导致元件温度降低，电阻值的减小又使电路电流增加，元件温度升高，周而复始，因此具有使温度保持在特定范围的功能，又起到开关作用。 利用这种阻温特性做成加热源，作为加热元件应用的有暖风器、电烙铁、烘衣柜、空调等，还可对电器起到过热保护作用。

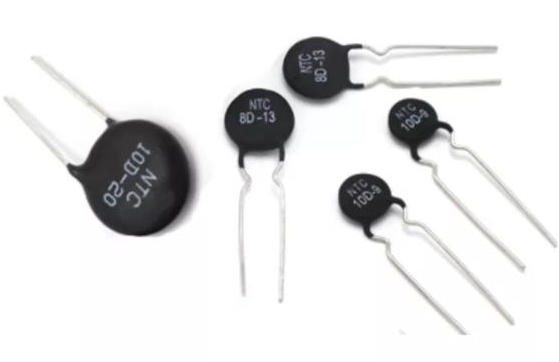

NTC热敏电阻

NTC（Negative Temperature Coeff1Cient）是指随温度上升电阻呈指数关系减小、具有负温度系数的热敏电阻现象和材料。 该材料是利用锰、铜、硅、钴、铁、镍、锌等两种或两种以上的金属氧化物进行充分混合、成型、烧结等工艺而成的半导体陶瓷，可制成具有负温度系数（NTC）的热敏电阻。它的其电阻率和材料常数随材料成分比例、烧结气氛、烧结温度和结构状态不同而变化。现在还出现了以碳化硅、硒化锡、氮化钽等为代表的非氧化物系NTC热敏电阻材料。

NTC热敏电阻器的发展经历了漫长的阶段。1834年，科学家首次发现了硫化银有负温度系数的特性。1930年，科学家发现氧化亚铜-氧化铜也具有负温度系数的性能，并将之成功地运用在航空仪器的温度补偿电路中。随后，由于晶体管技术的不断发展，热敏电阻器的研究取得重大进展。1960年研制出了NTC热敏电阻器，广泛用于测温、控温、温度补偿等方面。

它的测量范围一般为-10～+300℃，也可做到-200～+10℃。

热敏电阻器温度计的精度可以达到0.1℃，感温时间可少至10s以下。 它不仅适用于粮仓测温仪，同时也可应用于食品储存、医药卫生、科学、种田、海洋、深井、高空、冰川等方面的温度测量。

由于半导体热敏电阻有独特的性能，所以在应用方面它不仅可以作为测量元件（如测量温度、流量、液位等），还可以作为控制元件（如热敏开关、限流器）和电路补偿元件。热敏电阻广泛用于家用电器、电力工业、通讯、军事科学、宇航等各个领域，发展前景极其广阔。
