上海贝岭70V 5mΩ SGT MOSFET BLP05N07 赋能新国标电动自行车控制器

Release time：2025-05-09
author：AMEYA360
source：上海贝岭
reading：1070

　　一、 概述

　　在中国电动两轮车已经成为人们日常生活中必不可少的交通工具。自2019年国标(GB 17761-2018)实施后，48V新国标电动自行车逐渐成为市场主流，目前约占电动两轮车总销量的70%以上。屏蔽栅金属氧化物半导体场效应管(SGT-MOSFET)作为新国标电动自行车控制器的核心器件，其性能决定了控制器的整体效率和长期运行的可靠性和安全性。上海贝岭作为MOSFET市场的主要供应商之一，现推出针对新国标电动自行车控制器的新产品70V 5mΩ SGT MOSFET BLP05N07，该器件针对新国标电动自行车应用特点，结合多年SGT设计、生产经验，优化器件击穿电压和降低开关及导通损耗，助力客户产品安全高效运行。

　　二、 新国标电动自行车控制器应用解析

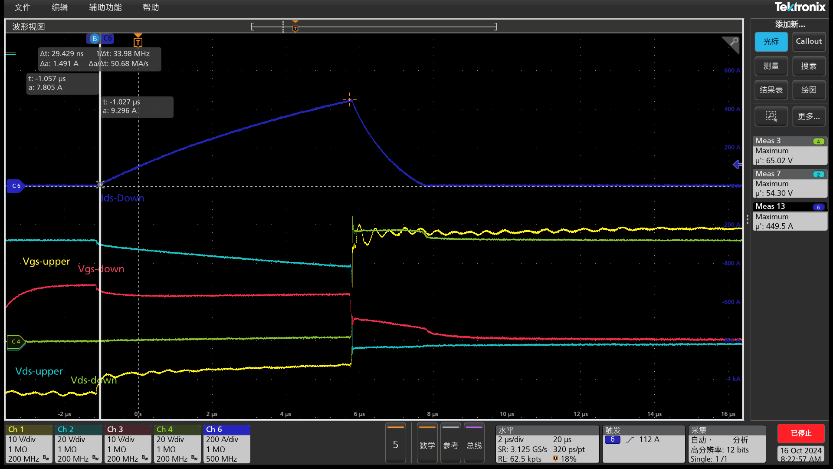

　　48V新国标电动自行车控制器是70V SGT MOSFET的主要应用场景，图1展示了该类驱动器的典型拓扑结构，其核心为6颗MOSFET器件组成的三相全桥逆变电路。该应用场景具有瞬态过载、短路电流大等特点，因此对MOSFET器件的技术要求主要是在短路工况和瞬态大电流工况下的可靠性。图2所示为主流新国标控制器在母线电压54V(即常规48V电池满电状态)下的短路波形，测得短路工况下MOSFET器件漏源极间电压过冲最高可达65.02V。传统电动自行车控制器普遍采用60V 器件，短路电压过冲值已接近60V器件的实际击穿电压，长期运行存在潜在风险。使用贝岭70V 器件可显著提升系统的安全冗余，有效增强整机安全性和可靠性。

上海贝岭70V 5mΩ SGT MOSFET BLP05N07 赋能新国标电动自行车控制器

图1 新国标电动自行车控制器拓扑图

上海贝岭70V 5mΩ SGT MOSFET BLP05N07 赋能新国标电动自行车控制器

图2 短路工况下功率器件漏源极间电压过冲

　　三、 贝岭SGT技术平台

　　截至目前，贝岭SGT产品线已经涵盖了40/60/70/80/85/100/135/150/200共9个电压档位，并衍生了上百款各种电流能力及各种封装形式的产品，且均已实现量产供货。出色的设计让贝岭SGT产品比市场主流竞品有显著性能优势，同时依托成熟的特色工艺线，保证了贝岭SGT产品在可靠性、良率、参数稳定性方面也有上佳表现。

　　四、 BLP05N07产品核心优势

　　能效领跑——低导通电阻Rds(on)

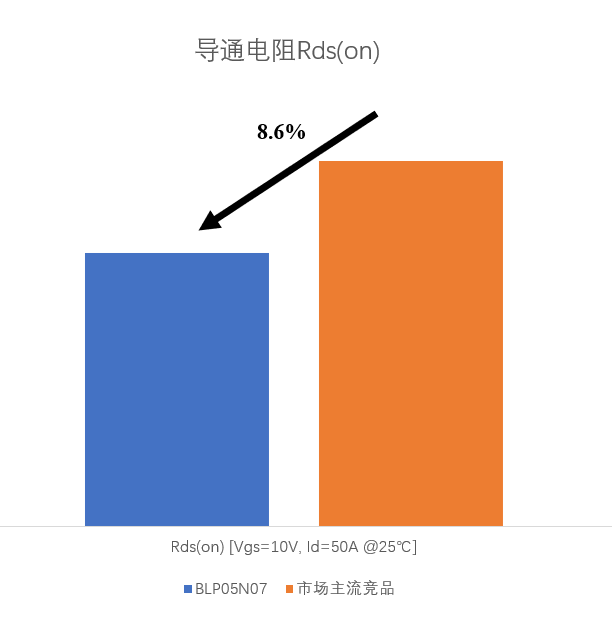

　　导通电阻决定了功率MOSFET在导通期间内的损耗，在同等规格、相同封装下，贝岭器件相较于市场主流竞品具有更低的导通电阻Rds(on)。

　　导通电阻决定了功率MOSFET在导通期间内的损耗，在同等规格、相同封装下，贝岭器件相较于市场主流竞品具有更低的导通电阻Rds(on)。

上海贝岭70V 5mΩ SGT MOSFET BLP05N07 赋能新国标电动自行车控制器

图3 导通电阻Rds(on) 对比

　　动态性能升级——低栅极电荷

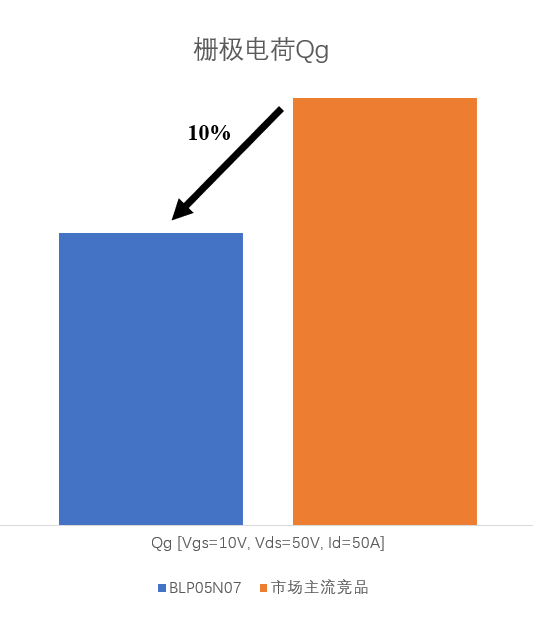

　　栅电荷可以客观地描述驱动损耗，在同等规格、相同封装下，贝岭器件比市场主流竞品具有更小的栅电荷，可有效降低开关驱动损耗。

上海贝岭70V 5mΩ SGT MOSFET BLP05N07 赋能新国标电动自行车控制器

图4 栅极电荷对比

　　温控表现卓越——板级温升表现

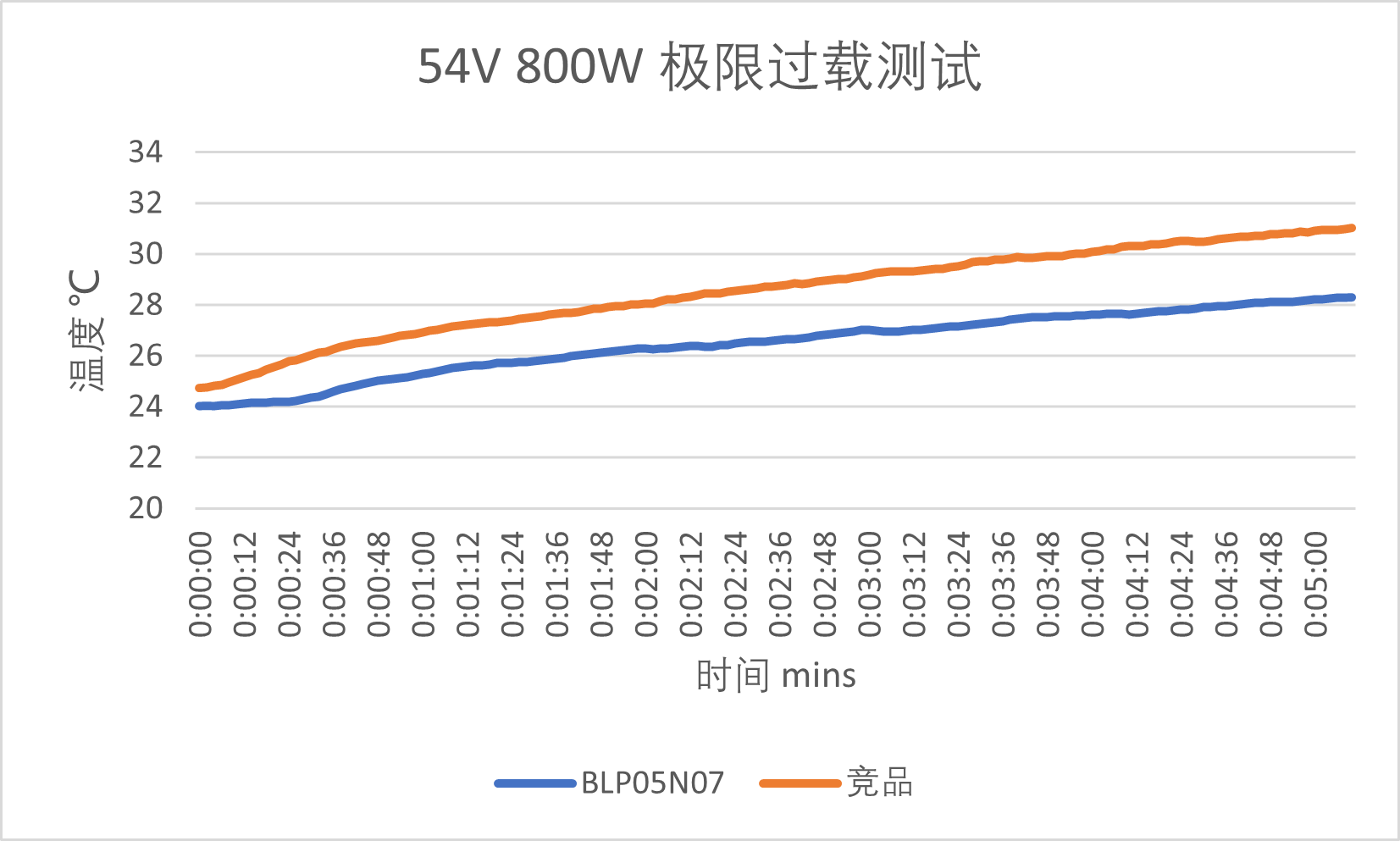

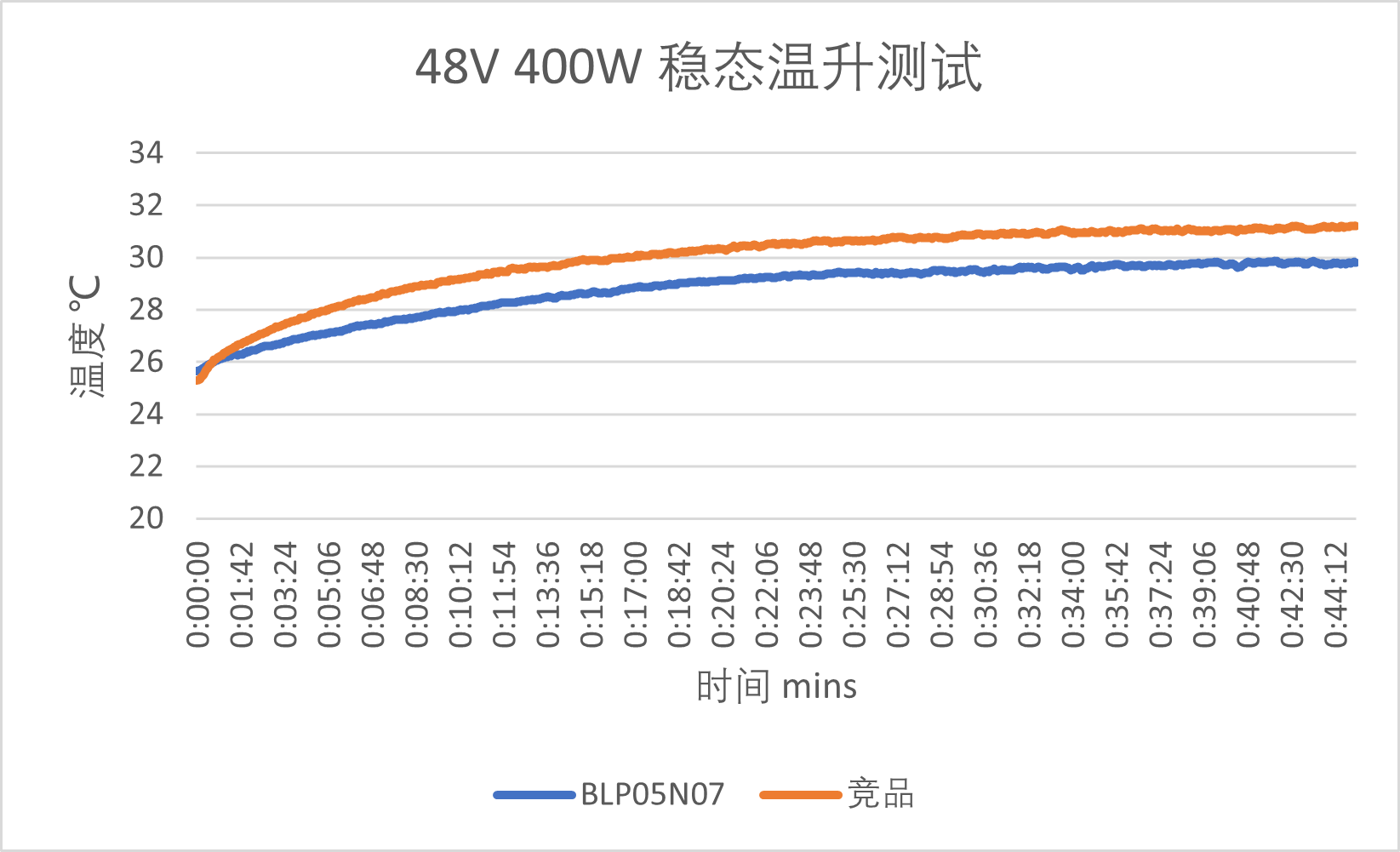

　　得益于低导通电阻，在新国标电动自行车控制器400W稳态带载测试中，同等散热条件下，BLP05N07的温升比市场主流竞品低1.5℃，如图5所示。在两倍额定功率800W极限过载测试中，5分钟温升测试结果比市场主流竞品低2.5℃，如图6所示。此外，在相同输出功率条件下，贝岭器件低导通损耗的特点可以提高电动自行车的续航里程。

上海贝岭70V 5mΩ SGT MOSFET BLP05N07 赋能新国标电动自行车控制器

图5 新国标电动自行车控制器400W稳态温升测试

上海贝岭70V 5mΩ SGT MOSFET BLP05N07 赋能新国标电动自行车控制器

图6 新国标电动自行车控制器800W极限过载测试

　　抗短路能力强劲——8us超长耐受

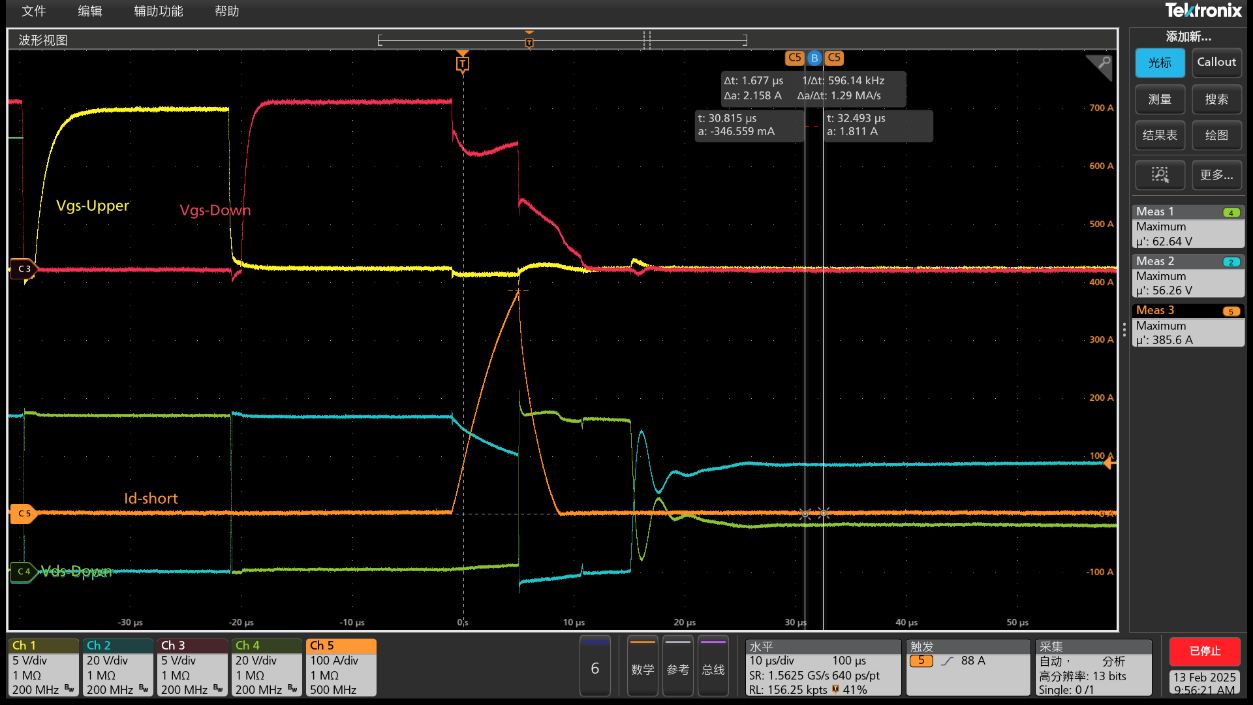

　　贝岭BLP05N07的短路耐受能力可以满足新国标电动自行车控制器在48V电池满电压状态下发生短路的可靠性要求。图7为使用BLP05N07的控制器在54V 母线电压下的相间短路波形，器件短路耐受时长超过8us。

上海贝岭70V 5mΩ SGT MOSFET BLP05N07 赋能新国标电动自行车控制器

图7 母线电压54V下相间短路

　　五、 贝岭功率器件选型方案

　　上海贝岭功率针对新国标电动自行车、电动轻便摩托车、电动摩托车、电动叉车和轻型低速四轮车控制器应用设计有多条SGT产品线，包含70V、85V、100V、110V、135V和150V等电压等级器件，具体型号参考下表。

上海贝岭70V 5mΩ SGT MOSFET BLP05N07 赋能新国标电动自行车控制器
