江西萨瑞微推出500V-800V 平面栅VDMOS

发布时间：2025-07-21 16:19
作者：AMEYA360
来源：江西萨瑞微
阅读量：201

江西萨瑞微推出500V-800V 平面栅VDMOS

　　平面栅VDMOS 详细介绍

　　平面栅VDMOS(Vertical Double-Diffused Metal-Oxide-Semiconductor)是一种特殊类型的MOSFET，主要用于功率电子应用。它结合了平面栅(Planar Gate)和垂直扩散技术，以提高功率处理能力和开关效率。

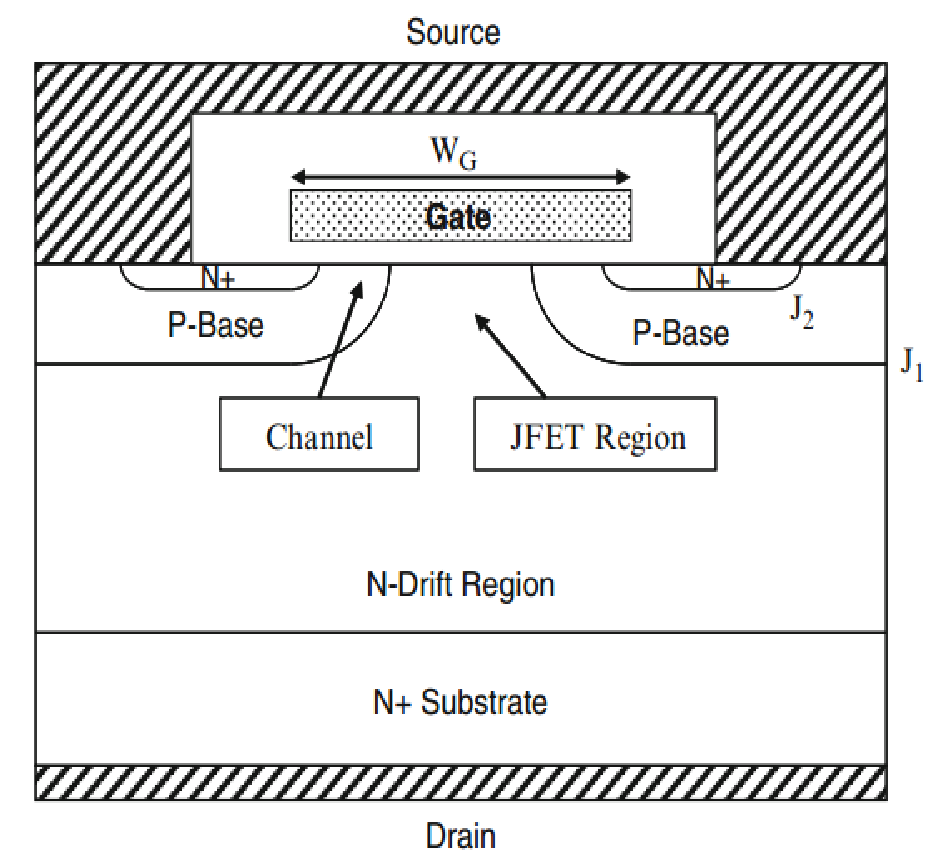

　　结构特点

江西萨瑞微推出500V-800V 平面栅VDMOS

　　垂直结构：

　　与传统平面MOSFET不同，VDMOS的主要特点是其垂直结构，即电流沿垂直方向流动。这种设计使得器件能处理更高的功率。

　　双重扩散(Double-Diffused)：

　　VDMOS的源极和漏极区域通过双重扩散工艺形成。这种工艺允许在较低的电压下获得较高的电流承载能力。

　　平面栅(Planar Gate)：

　　栅极结构与传统的平面MOSFET类似，使用一层氧化物隔离栅极与半导体之间的直接接触。平面栅设计有助于控制沟道的导电性。

　　沟道(Channel)：

　　栅极施加电压时，会在源极和漏极之间的半导体材料表面形成一个沟道，这个沟道是垂直于平面栅的。

　　工作原理

　　开关特性：

　　当栅极电压高于阈值电压时，VDMOS形成导电沟道，允许电流从源极流向漏极。垂直结构使其在高电压下仍能保持高开关效率。

　　功率处理：

　　由于其垂直结构，VDMOS能够承受较高的电压和电流，适用于高功率应用，如电源管理和电动汽车驱动系统。

　　萨瑞产品优势

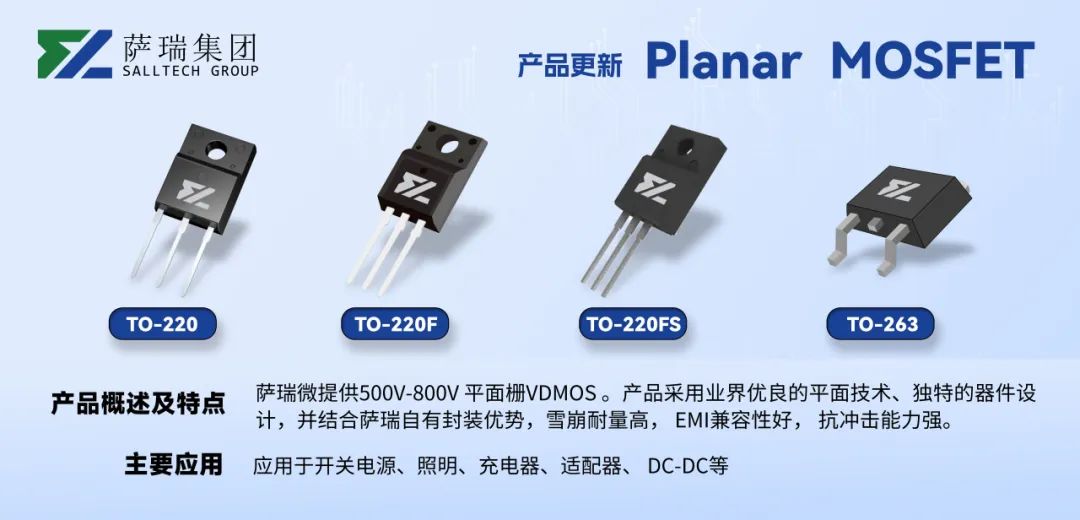

　　产品概述及特点

　　Product Overview and Features

　　萨瑞微提供500V-800V 平面栅VDMOS 。产品采用业界优良的平面技术、独特的器件设计，并结合萨瑞自有封装优势，雪崩耐量高， EMI兼容性好， 抗冲击能力强。

　　产品应用领域

　　应用于开关电源、照明、充电器、适配器、 DC-DC、吹风机等。

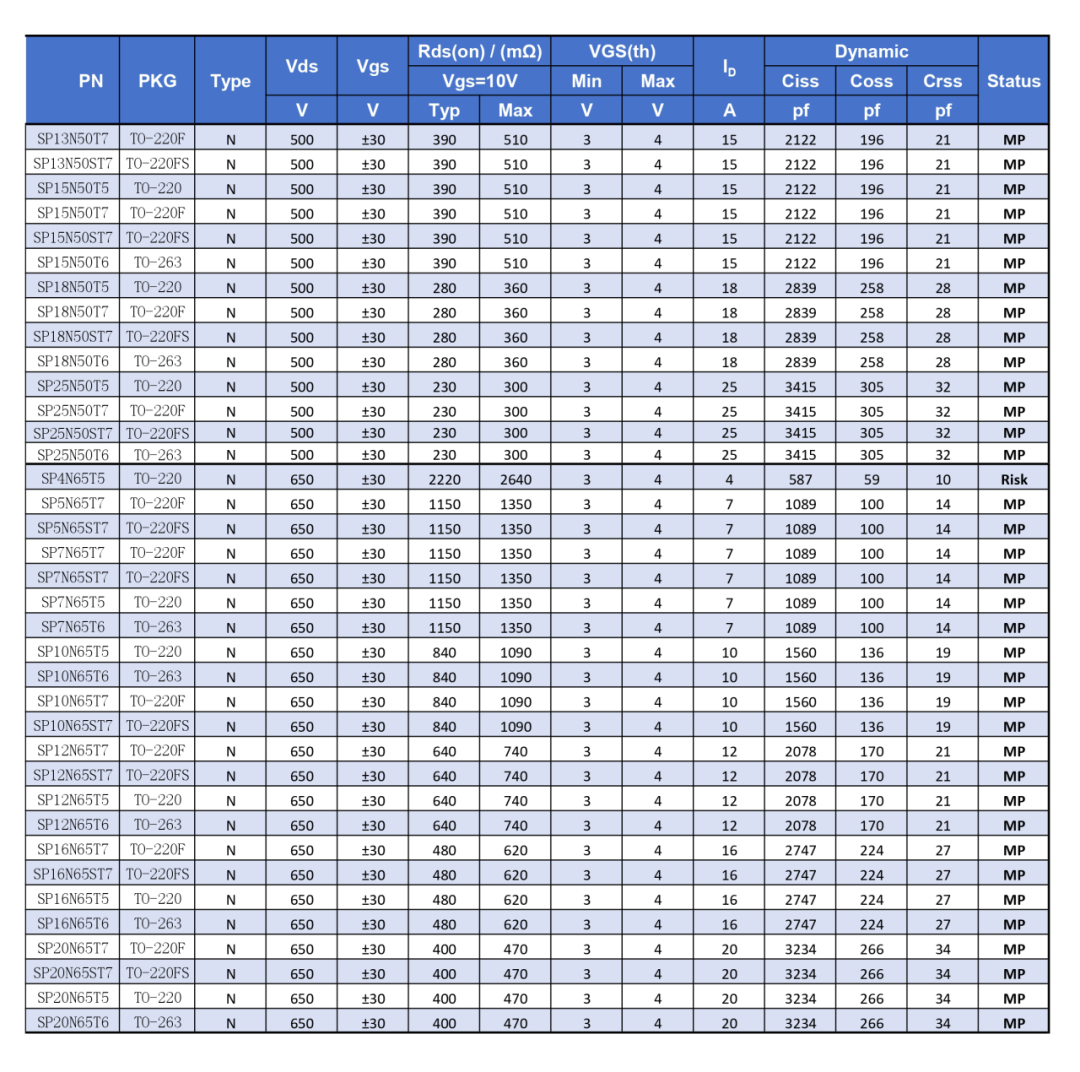

　　产品选型

江西萨瑞微推出500V-800V 平面栅VDMOS

　　应用拓扑图及应用案例

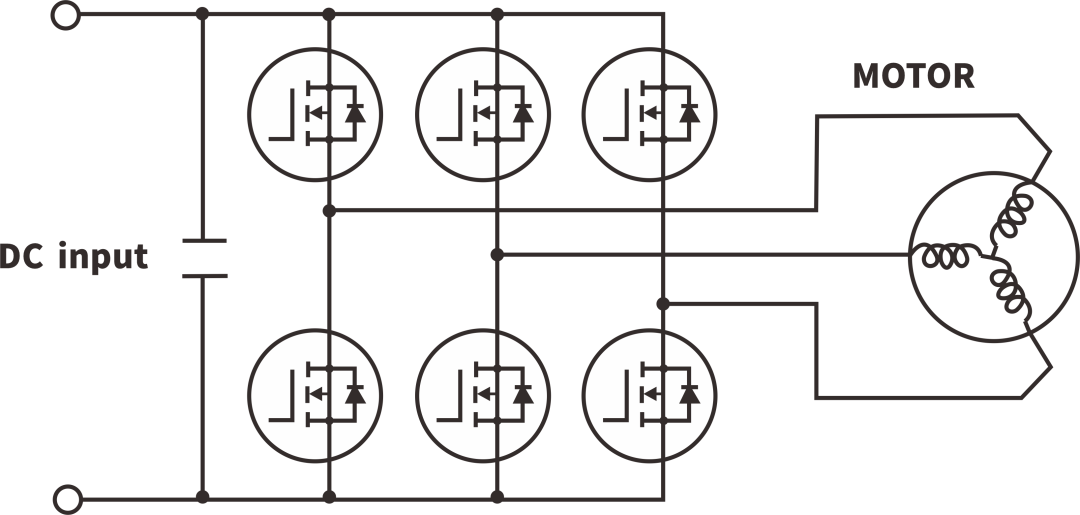

　　吹风机

江西萨瑞微推出500V-800V 平面栅VDMOS

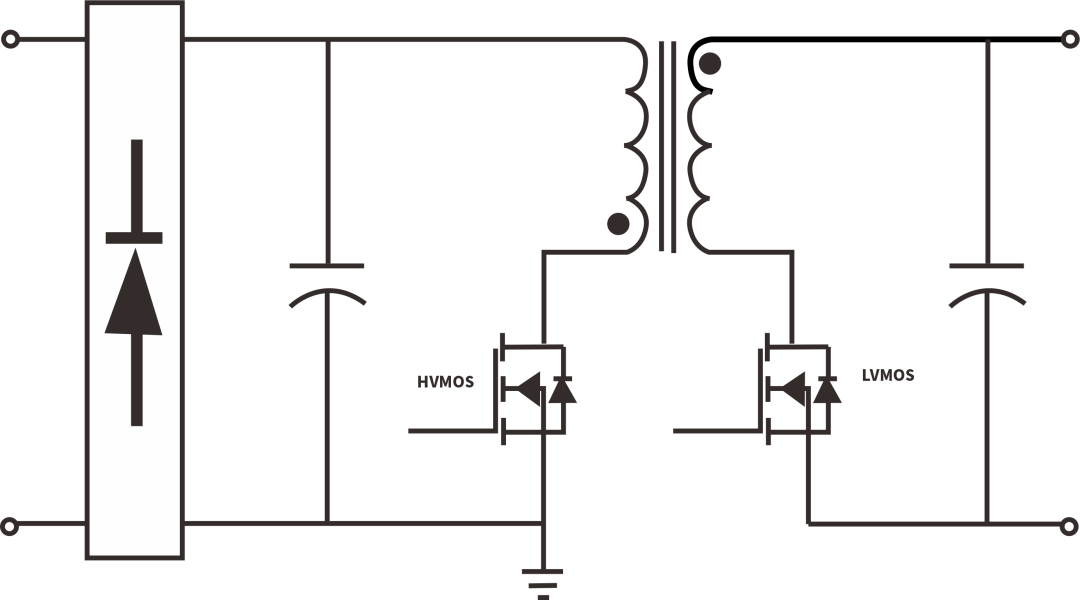

　　充电器/适配器

江西萨瑞微推出500V-800V 平面栅VDMOS


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
