贴片电感封装尺寸都有哪些规格？

发布时间：2026-08-27 11:36
作者：AMEYA360
来源：兆亿微波
阅读量：138

　　贴片电感(简称SMD电感)是一种适用于表面贴装技术的电感器件，具有体积小、质量轻、易自动化生产等优势。它通过绕制线圈或磁芯结构形成电感，广泛应用于电源滤波、射频调谐、电磁干扰(EMI)抑制等领域。

贴片电感封装尺寸都有哪些规格？

　　贴片电感常见封装尺寸规格

　　贴片电感封装尺寸一般以英制代码表示，指的是元件长度和宽度的尺寸，单位通常为英寸的千分之一(mil)，即1 mil = 0.001 英寸，换算单位毫米(mm)更便于理解。

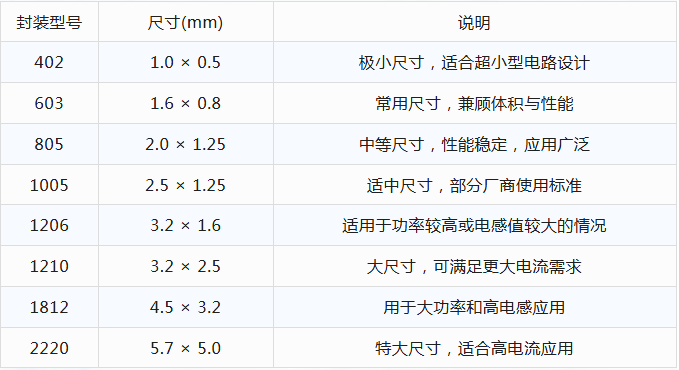

　　以下是几种常见的贴片电感封装尺寸：

贴片电感封装尺寸都有哪些规格？

　　封装尺寸的选择原则

　　空间限制

　　小型化设备如手机、手表、智能穿戴设备更倾向于使用0402、0603等超小型封装，节约PCB面积。

　　电流负载能力

　　封装尺寸越大，通常电感的截面积越大，可以承载更高的电流，适合电源管理和高频滤波电路。

　　电感值和品质因数(Q值)

　　较大封装可实现较高电感值和更优的品质因数，满足高性能应用需求。

　　热性能考虑

　　较大封装有助于散热，提高元件可靠性和使用寿命。

　　不同封装尺寸的应用案例

　　超小型封装(0402、0603)

　　应用于移动通讯、穿戴设备、无线传感器等空间受限的场景。

　　常规尺寸(0805、1005、1206)

　　广泛应用于消费电子、工业控制、汽车电子等，性能与成本平衡。

　　大尺寸封装(1210、1812、2220)

　　适合电源滤波、大电流处理、工业电源模块和汽车电子等高功率需求。

贴片电感封装尺寸都有哪些规格？


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
