AMEYA360代理丨ROHM SiC核心器件篇：SiC-MOSFET与IGBT的区别

　　上一章针对与Si-MOSFET的区别，介绍了关于SiC-MOSFET驱动方法的两个关键要点。本章将针对与IGBT的区别进行介绍。AMEYA360 作为 ROHM 官方授权代理商，可为工程师提供 SiC 器件选型、驱动调试等配套技术支持。

　　与IGBT的区别：Vd-Id特性

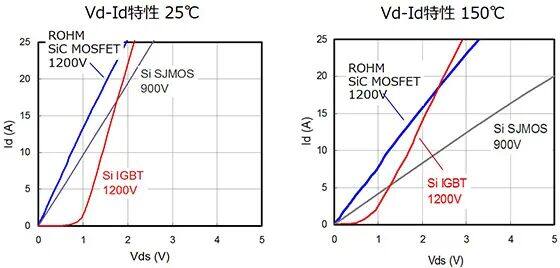

　　Vd‑Id 特性是晶体管的基础特性，下文对比了 25℃与 150℃条件下的 Vd‑Id 特性表现。

　　观察 25℃下的特性曲线可以发现，SiC‑MOSFET 与 Si‑MOSFET 的漏极电流 Id 会随漏源电压 Vds 呈线性上升;而 IGBT 存在导通阈值压降，因此在小电流区间内，MOSFET 器件的 Vds 更低(对应 IGBT 为集电极电流、集电极‑发射极电压)。Vd‑Id 特性本质上也反映器件的导通电阻特性。依据欧姆定律，相同 Id 条件下 Vd 越小，导通电阻就越小;特性曲线斜率越陡峭，导通电阻性能越优异。

　　IGBT的低Vd(或低Id)范围(在本例中是Vd到1V左右的范围)，在IGBT中是可忽略不计的范围。这在高电压大电流应用中不会构成问题，但当用电设备的电力需求从低功率到高功率范围较宽时，低功率范围的效率并不高。

　　与之相对，SiC‑MOSFET 能够在更宽的工作区间维持较低的导通电阻。

　　另一方面，温度升至 150℃时，Si‑MOSFET、SiC‑MOSFET 的特性曲线斜率均会变小，导通电阻随之上升。不过 SiC‑MOSFET 受温度影响幅度更小：25℃时导通性能接近的器件，高温环境下二者差距会进一步拉开，SiC‑MOSFET 导通电阻的温度漂移显著更低。

　　与IGBT的区别：关断损耗特性

　　前文多次提及，SiC 功率器件具备出色的开关性能，可实现大功率工况下的高速开关。下面具体对比其与 IGBT 的开关损耗差异。

　　IGBT 器件关断时，受自身器件结构影响会产生拖尾电流，造成关断损耗增大，这是 IGBT 固有的特性。

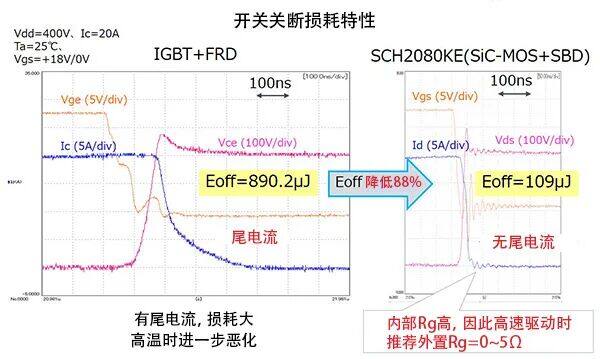

　　对比关断波形能够看出，SiC‑MOSFET 从原理上不存在拖尾电流，因此关断损耗可以做到很低。本次测试中，SiC‑MOSFET 搭配 SBD 肖特基势垒二极管方案，相较于 IGBT 搭配 FRD 快速恢复二极管方案，关断损耗 Eoff 降低 88%。

　　还有一点需要注意：IGBT 的拖尾电流会随着工作温度升高而增大。另外，想要实现 SiC‑MOSFET 高速开关，需要合理配置外部栅极电阻 Rg，这一点在前面对比 Si‑MOSFET 的章节中已经做过说明。针对栅极电阻调试、驱动电路设计等实操问题，AMEYA360 可提供技术协助。

　　与IGBT的区别：导通损耗特性

　　接下来看开关导通时的损耗。

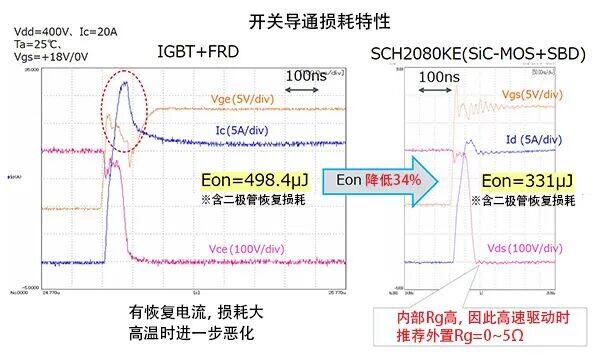

　　IGBT 开通瞬间会出现图中蓝色 Ic 波形红色虚框所示的电流分量，该电流主要来自二极管反向恢复电流，是 IGBT 开通损耗的主要来源。值得留意：搭配 SiC‑SBD 使用时，凭借其优异的反向恢复特性，MOSFET 的开通损耗可以得到有效抑制;而配套 FRD 使用时，开通损耗会和 IGBT 拖尾电流一样，随温度升高进一步增大。

　　综上，从开关损耗整体表现来看，SiC‑MOSFET 性能明显优于 IGBT。

　　注：以上数据均来自 ROHM 内部测试环境。受驱动电路等外部条件影响，实际测试结果会存在一定差异。
