上海永铭丨AI服务器高温大纹波工况下，IDC3系列牛角铝电解电容以漏电流可靠性支撑Pin-to-Pin替代

　　本文摘要

　　AI服务器电源中的DC Link直流母线与板级滤波电容，需要长期承受高温、大纹波和连续负载变化。漏电流若在运行中出现异常漂移，可能放大器件发热和失效风险，并进一步影响设备维护成本与交付稳定性。永铭IDC3系列围绕氧化膜、电解液、密封、连接工艺和出厂筛选建立控制路径，并提供全温区电气数据及Pin to Pin验证基础，帮助客户把可靠性评估前置到选型与导入阶段。

　　AI服务器高负荷运行下 为什么漏电流值得提前评估

　　在AI服务器中，牛角铝电解电容承担母线滤波、储能和板级滤波等任务。设备从启动到高负载计算，电容面对的不只是额定电压和容量，还包括温度循环、持续纹波、峰值电流以及多并联时的一致性要求。对于7×24小时运行的系统，可靠性判断不能只停留在出厂时的单点参数。

　　漏电流风险通常存在一条逐步发展的路径。阳极箔氧化膜的微小损伤、杂质带来的局部腐蚀、电解液修复能力不足，都会为电流异常提供起点。温度上升后，离子迁移和水合反应加快，氧化膜可能出现变薄、微裂纹或针孔;漏电流的增加又会带来额外焦耳热，使电解液挥发和膜层修复能力下降。对服务器客户而言，关键问题因此不只是“当前数值是否合格”，更是这一风险能否被识别、控制和验证。

　　IDC3如何从制造环节控制漏电流风险

　　IDC3的控制逻辑从失效诱因出发，将材料、结构与工艺串联起来。高纯度阳极铝箔和满足450至500V耐压要求的化成氧化膜，为膜层致密性提供基础;工作电解液兼顾导电和膜层修复作用，并对氯离子、硫酸根等有害杂质及水分含量进行控制。

　　在长期高温工况下，密封能力直接影响电解液保持状态。IDC3采用优质板材加膜的密封结构，降低电解液挥发干涸的风险。连接环节采用激光焊接替代传统点焊或铆接，资料显示可降低接触电阻，使ESR降低约30%，同时改善焊接一致性，为多并联应用中的电流分配控制提供支持。结合原材料、生产环境洁净度和杂质管控，风险控制不再只依赖终检，而是前移到关键制造环节。

　　IDC3关键规格与全温区电气特性

　　选型时，20℃下的额定容量只是起点。系统实际运行会经历低温启动、常温运行与高负荷升温，因此需要同时观察容量和ESR随温度变化的轨迹。IDC3两种常用规格的基础参数如下。

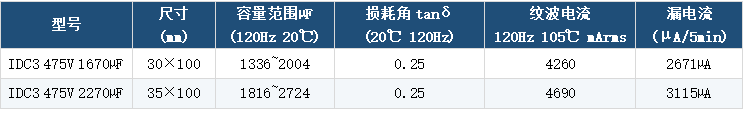

　　图1：IDC3 475V1670uF与475V2270uF规格、电气参数及漏电流内规格值

　　在120Hz测试条件下，475V 1670µF规格的容量平均值由−40℃的1261.58µF变化至105℃的1570.92µF，ESR平均值由1135.86mΩ降至18.82mΩ。475V 2270µF规格的容量平均值由1732.03µF变化至2111.30µF，ESR平均值则由984.24mΩ降至17.68mΩ。两个规格虽然容量等级和尺寸不同，但都建立了从低温到高温的连续数据观察基础。

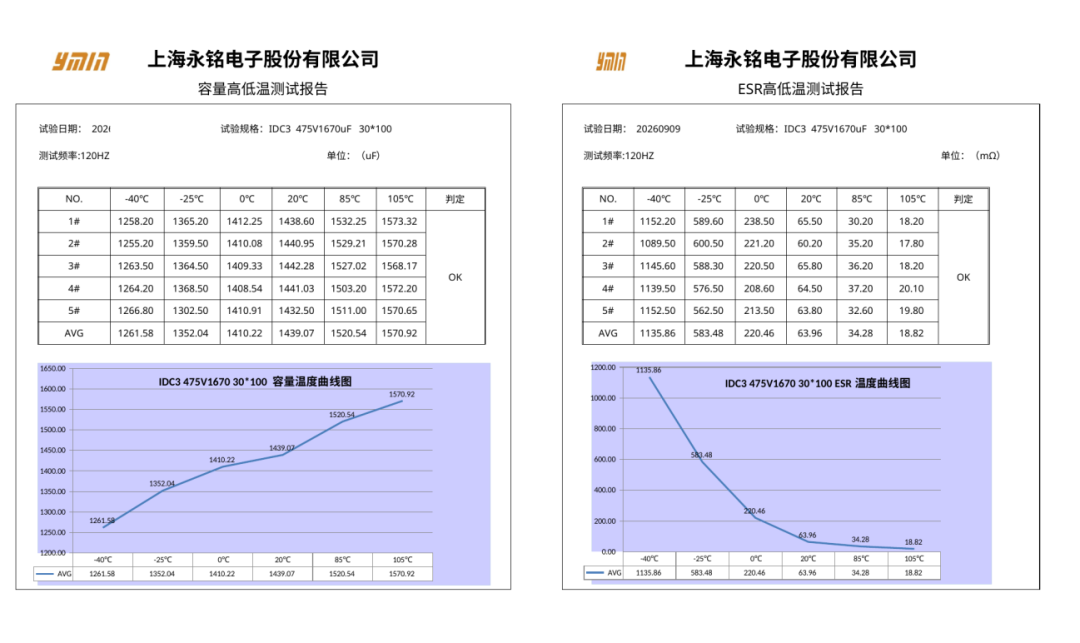

　　图2：IDC3 475V 1670uF 30×100容量与ESR高低温测试结果

　　换到更大容量的IDC3 475V 2270uF 35×100，同样可以看到完整的温度变化过程。容量平均值从-40℃的1732.03uF逐步变化至105℃的2111.30uF;ESR平均值则从984.24mΩ下降至17.68mΩ。

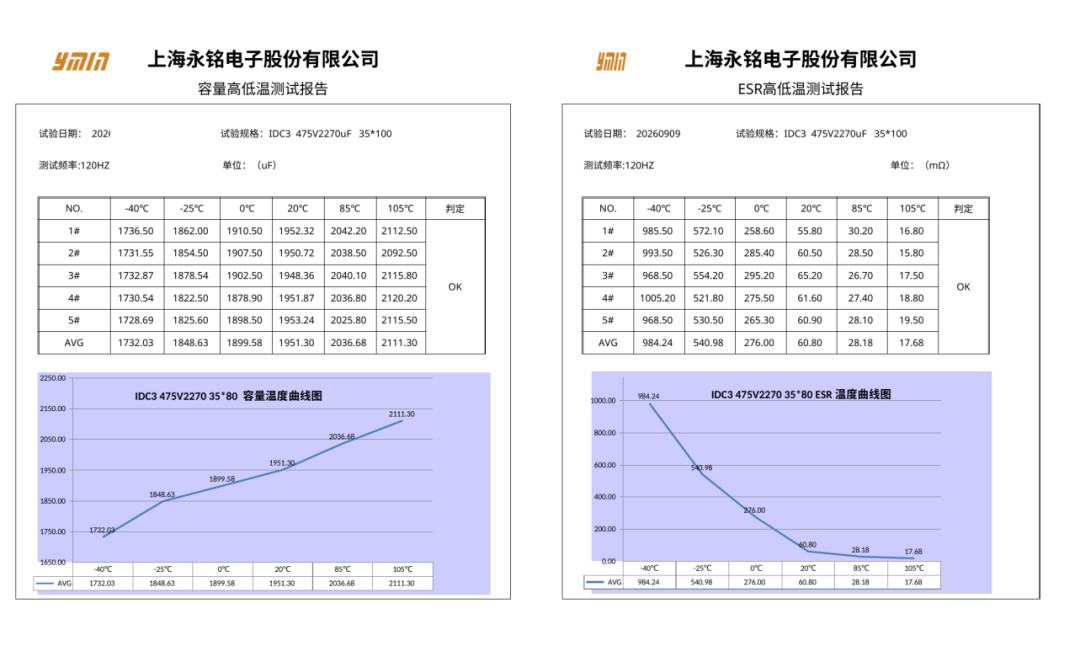

　　图3：IDC3 475V 2270uF 35×100容量与ESR高低温测试结果

　　IDC3通过这两组规格的高低温测试数据，让客户能够更直观地看到器件从低温到高温的电气特性变化，为后续选型和应用验证提供依据。

　　当然，容量和ESR的温度特性解决的是“不同温度下电气参数如何变化”的问题，而AI服务器客户更加关注的漏电流异常，则需要从氧化膜质量、杂质控制、电解液修复能力以及高温加速机制等方面进一步判断。也就是说，只有把全温区电气特性与漏电流可靠性放在同一个应用场景中理解，才能更完整地评价牛角铝电解电容在AI服务器中的长期使用风险。

　　从出厂筛选到高温存储 用数据验证漏电流表现

　　IDC3的漏电流测试条件为20℃下施加额定电压5分钟后测量。针对服务器应用，内部以规格值的30%作为加严内控窗口，旨在进一步收窄潜在差异。高温存储验证则关注器件在严苛环境后的恢复表现：在105℃下存储1000小时，恢复至20℃后测试，漏电流维持在初始规格范围内。

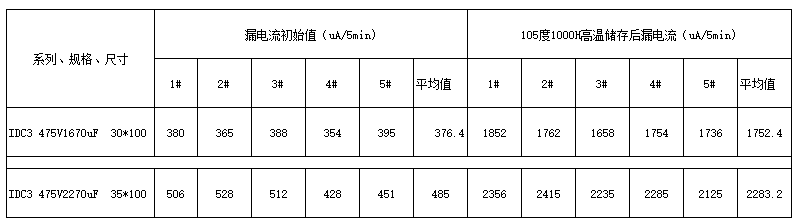

　　图4：两种IDC3规格初始漏电流与105℃/1000h高温储存后漏电流数据

　　这些数据的意义并不在于替代完整的系统级验证，而在于为项目早期筛选提供可追溯的依据。客户仍应按照实际电压、纹波、散热条件与寿命目标开展应用验证。

　　永铭Pin to Pin替代，为第二供应源评估提供起点

　　对已采用日系同类方案的客户，第二供应源的价值不只是增加一个料号，更在于建立经过规格匹配和验证的供应选择。

　　IDC3 475V 1670µF Φ30×100mm

　　可对应475V 1600µF 30×100mm应用;

　　IDC3 475V 2270µF 35×100mm

　　可对应475V 2200µF 35×100mm应用。

　　两类规格引脚间距一致，可作为Pin to Pin替代验证的起点。

　　从样品申请、规格核对、台架测试到整机导入，客户可以分阶段推进评估，在确认可靠性要求的同时，降低单一供应来源带来的项目不确定性。具体替代关系及导入结论仍需结合客户的电路条件和验证流程确认。

　　Q&A

　　Q：永铭IDC3如何保证漏电流的稳定

　　A：通过氧化膜致密性、阳极箔与电解液杂质控制、电解液的膜层修复能力、密封可靠性、激光焊接一致性以及出厂前的加严筛选。

　　Q：全温区容量和ESR数据，选型该看什么?

　　A：AI服务器会经历低温启动、常温运行和高负载升温，20℃单点参数不能完全代表全温区表现。以475V/1670µF为例，120Hz下容量平均值从-40℃的1261.58µF到105℃的1570.92µF，ESR平均值从1135.86mΩ降至18.82mΩ。这些数据用于评估低温启动和高温负载时的电气裕量，实际选型还要结合纹波电流、散热条件和寿命目标。
