　　上一章介绍了与IGBT的区别。本章将对SiC-MOSFET的体二极管的正向特性与反向恢复特性进行说明。

　　如图所示，MOSFET(不局限于SiC-MOSFET)在漏极-源极间存在体二极管。从MOSFET的结构上讲，体二极管是由源极-漏极间的pn结形成的，也被称为“寄生二极管”或“内部二极管”。对于MOSFET来说，体二极管的性能是重要的参数之一，在应用中使用时，其性能发挥着至关重要的作用。

AMEYA360代理丨ROHM SiC核心器件篇：SiC-MOSFET－体二极管的特性

　　SiC-MOSFET体二极管的正向特性

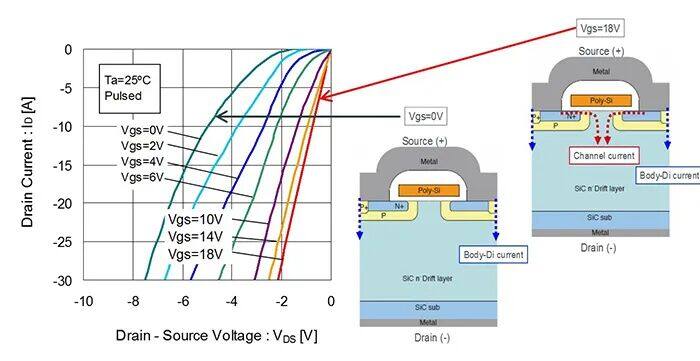

　　下图表示SiC-MOSFET的Vds-Id特性。在SiC-MOSFET中，以源极为基准向漏极施加负电压，体二极管为正向偏置状态。该图中Vgs=0V的绿色曲线基本上表示出体二极管的Vf特性，。Vgs为0V即MOSFET在关断状态下，没有通道电流，因此该条件下的Vd-Id特性可以说是体二极管的Vf-If特性。如“ROHM SiC基础篇：为何SiC能成为新能源主力器件?”中“何谓碳化硅”中提到的，SiC的带隙更宽，Vf比Si-MOSFET大得多。

　　而在给栅极-源极间施加18V电压、SiC-MOSFET导通的条件下，电阻更小的通道部分(而非体二极管部分)流过的电流占支配低位。为方便从结构角度理解各种状态，下面还给出了MOSFET的截面图。

AMEYA360代理丨ROHM SiC核心器件篇：SiC-MOSFET－体二极管的特性

　　SiC-MOSFET体二极管的反向恢复特性

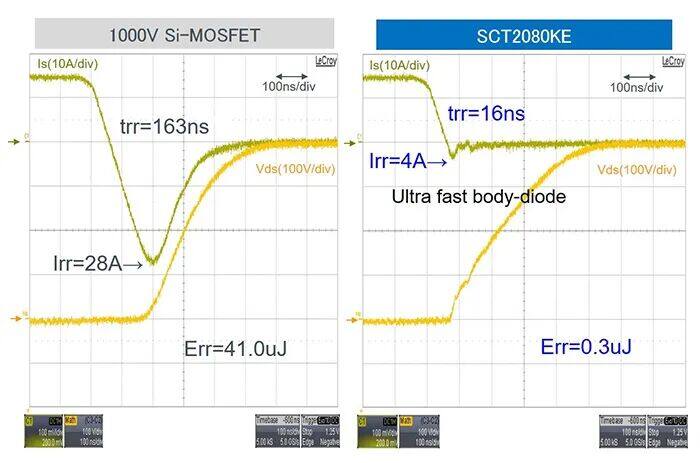

　　MOSFET体二极管的另一个重要特性是反向恢复时间(trr)。trr是二极管开关特性相关的重要参数这一点在SiC肖特基势垒二极管一文中也已说明过。不言而喻，MOSFET的体二极管是具有pn结的二极管，因而存在反向恢复现象，其特性表现为反向恢复时间(trr)。下面是1000V耐压的Si-MOSFET和SiC-MOSFET SCT2080KE的trr特性比较。

AMEYA360代理丨ROHM SiC核心器件篇：SiC-MOSFET－体二极管的特性

　　如图所示，示例的Si-MOSFET的trr较慢，流过较大的Irr。而SiC-MOSFET SCT2080KE的体二极管速度则非常快。trr、Irr均为几乎可忽略的水平，恢复损耗Err已经大幅降低。

　　AMEYA36优势料号

　　SCT4018KRC15：

　　1200V, 18mΩ, 4引脚THD, 沟槽结构, SiC MOSFET

　　SCT4026DLLTRDC：

　　750V, 61A, 9引脚SMD，沟槽结构，碳化硅(SiC) MOSFET

　　SCT4036DLLTRDC：

　　750V, 46A, 9引脚SMD, 沟槽结构, SiC(碳化硅)MOSFET

　　SCT4045DLLTRDC：

　　750V, 37A, 9引脚SMD，沟槽结构，SiC(碳化硅)MOSFET

　　SCT4036KRC15：

　　1200V, 36mΩ, 4引脚THD, 沟槽结构, SiC MOSFET

　　AMEYA360作为ROHM官方授权代理商，可提供上述全系列SiC器件的选型参考、样品申请、现货供应及配套技术支持，助力工程师快速完成SiC方案评估与落地。欢迎联系Ameya获取更多ROHM SiC产品信息与支持。
