ROHM推出非常适用于恩智浦“i.MX 8M应用处理器”的电源管理IC“BD71837MWV”

发布时间:2018-09-08 00:00
作者:
来源:ROHM
阅读量:3878

罗姆官方授权线上销售平台

AMEYA360电子元器件供应平台同步发售

技术咨询及订货需求:sarawang@ameya360.com

BD71837MWV详情请点击:http://www.ameya360.com/product/6873510

<概要>

ROHM推出非常适用于恩智浦“i.MX 8M应用处理器”的电源管理IC“BD71837MWV”

全球知名半导体制造商ROHM(总部位于日本京都)开发出非常适用于NXP®Semiconductors(以下简称“恩智浦公司”)的应用处理器“i.MX 8M系列”的高效率电源管理IC(以下简称“PMIC”)“BD71837MWV”。

“i.MX 8M系列”是在语音、音乐、视频处理方面表现出色的应用处理器,适用于从家用影音设备到工业/楼宇自动化、移动PC等广泛的应用。

“BD71837MWV”是融入ROHM多年积累的处理器用电源技术,并集成了i.MX 8M处理器所需的电源系统(Power Rail)与功能的PMIC。仅1枚芯片即可提供包括功率转换效率高达95%的高效率DC/DC转换器*1在内的系统所需的电源和保护功能,同时还内置适用于i.MX 8M处理器的电源ON/OFF时序器,不仅有助于应用的小型化,还使应用设计更加容易,并大大缩短开发周期。

恩智浦公司的i.MX高级营销总监Leonardo Azevedo先生表示,“ROHM是实现i.MX生态系统的重要合作伙伴。在采用i.MX 8M处理器时,BD71837MWV对于寻求单芯片电源解决方案的客户来说是最佳选择”。

本产品于2018年6月开始出售样品(800日元/个,不含税),计划于同年10月开始以月产40万个的规模投入量产。前期工序的生产基地为ROHM Hamamatsu Co.,Ltd.(日本滨松市),后期工序的生产基地为ROHM Electronics Philippines, Inc.(菲律宾)。 未来ROHM将继续开发有助于节能化和系统优化的产品与技术,为社会发展贡献力量。

<背景>

ROHM推出非常适用于恩智浦“i.MX 8M应用处理器”的电源管理IC“BD71837MWV”

近年来,随着IoT技术的发展,诸如智能音箱的语音命令及流式音频/视频等,电子设备与用户交互(人机对话,人机互动)的需求日益高涨。

恩智浦公司的“i.MX 8M系列”拥有多达四个Arm®Cortex®-A53内核、一个Cortex-M4内核、灵活的存储器选项以及可高速连接的接口。另外,还提供全4K超高清分辨率、HDR视频功能、高保真音频播放、多达20个音频通道以及DSD512音频。音频/视频和机器学习相结合的一体化平台,可为用户带来无缝的流畅连接与直观体验。

ROHM利用多年积累的模拟设计技术和电源领域工艺技术优势,开发出非常适用于恩智浦公司i.MX应用处理器的PMIC。

<新产品特点>

1.仅1枚芯片即可提供i.MX 8M系列所需的电源功能

ROHM推出非常适用于恩智浦“i.MX 8M应用处理器”的电源管理IC“BD71837MWV”

“BD71837MWV”的电源电路根据“i.MX 8M系列”处理器的电源系统设计而成,集控制逻辑、8通道降压型DC/DC转换器(Buck Converter)、7通道LDO*2于一身,仅这1枚芯片,不仅可为处理器供电,还可为应用所需的DDR存储器供电。此外,还内置有SDXC卡用1.8V/3.3V开关、32.768kHz晶振缓冲器、众多保护功能(各电源系统的输出短路、输出过电压、输出过电流及热关断等)。

搭载功率转换效率高达95%的降压型DC/DC转换器,输入电压范围更宽,支持从1节锂离子电池到USB的广泛电压范围(2.7V~5.5V),因此,不愧为i.MX 8M处理器应用领域的最佳PMIC。

2.小型QFN封装,更节省空间

ROHM推出非常适用于恩智浦“i.MX 8M应用处理器”的电源管理IC“BD71837MWV”

采用小型QFN封装(8mm × 8mm, 高度1mm Max, 间距0.4mm, 68pin),不仅可提供所需的电源功能,而且PMIC的引脚配置设计还使i.MX 8M处理器和DDR存储器的连接更加容易,非常有助于减轻PCB板布局设计时的负担。同分立元器件组成的与新产品相同的电源系统相比,部件数量可减少56个,贴装面积可缩减45%(以“单面贴装、Type-3 PCB”为条件)。另外,如果采用双面贴装,则仅需不到400mm2的空间即可实现电源功能。

3.可根据系统用途量身定制

为了使应用设计更灵活更自由,新产品搭载了i.MX 8M处理器支持的电源模式(RUN、IDLE、SUSPEND、SNVS、OFF)相应的时序器。通过I2C接口和OTP(One Time Programmable ROM),根据系统要求的功能和存储器类型,可定制各电源的输出电压、ON/OFF控制、保护功能的启用/禁用、以及电源模式的转换条件,从而可实现满足用途的最佳应用设计。

4.与i.MX 8M处理器的运行评估已完成,可缩短应用开发周期

与i.MX 8M产品相结合的实装运行工作也已完成评估,因此可缩短应用的开发周期,从而有助于及时向市场推出产品。ROHM还为客户准备了设计时所需的外围应用相关的设计指南、参考电路及参考布局。而且,还可提供用来在电源单体评估或定制时事先评估的PMIC单体评估板。

欲了解更多信息,请访问:

http://www.rohm.com.cn/web/china/products/-/product/BD71837MWV

<新产品的功能概要>

- 输入电压2.7V ~ 5.5V

- 降压型DC/DC转换器 × 8ch

- LDO × 7ch

- 搭载SD卡驱动用多路复用器

- 内置32.768kHz晶振电路

- 搭载丰富的保护功能(软启动功能、电源轨错误检测、过电压保护、过电流保护等)

- 支持I2C接口(Max 1MHz)

- 中断功能(带掩码功能)

<用語説明>

*1) DC/DC转换器

DC/DC转换器是电源IC的一种,具有将直流(DC)电压转换为直流电压的功能。主要有用来降低电压的降压型和用来提升电压的升压型两种类型。

*2) LDO稳压器 (Low Drop Out Regulator / 低饱和稳压器)

输入和输出的电压差较低,属于“线性稳压器”(输入输出电压呈线性动作)类别里的电源IC。 与DC/DC等开关稳压器相比,具有电路结构简单、噪声低等特点。

(备注:文章来源于网络,信息仅供参考,不代表本网站观点,如有侵权请联系删除!)

在线留言询价

相关阅读
ROHM发布新SPICE模型“ROHM Level 3(L3)”功率半导体的仿真速度实现质的飞跃

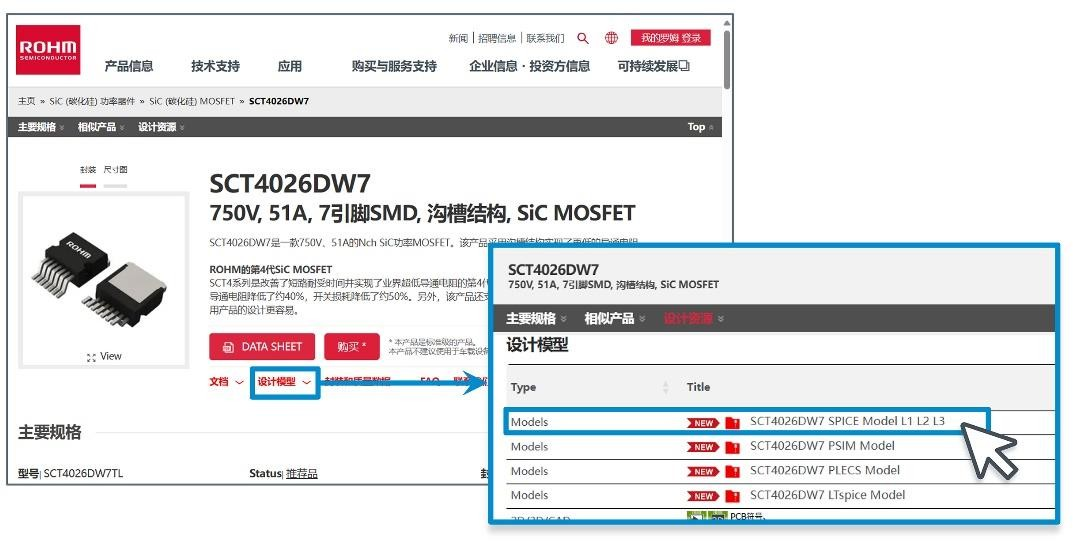

  全球知名半导体制造商ROHM(总部位于日本京都市)今日宣布,推出新SPICE模型“ROHM Level 3(L3)”,该模型提升了收敛性和仿真速度。  功率半导体的损耗对系统整体效率有重大影响,因此在设计阶段的仿真验证中,模型的精度至关重要。 ROHM以往提供的SiC MOSFET用SPICE模型“ROHM Level 1(L1)”,通过提高每种特性的复现性,满 足了高精度仿真的需求。然而另一方面,该模型存在仿真收敛性问题和运算时间较长等问题,亟待改进。  新模型“ROHM Level 3(L3)”通过采用简化的模型公式,能够在保持计算稳定性和开关波形精度的同时,将仿真时间较以往L1模型缩短约50%。由此,能够高精度且快速地执行电路整体的瞬态分析,从而有助于提升应用设计阶段的器件评估与损耗确认的效率。  “ROHM Level 3(L3)”的第4代SiC MOSFET模型(共37款机型)已于2025年4月在官网上发布,用户可通过产品页面等渠道下载。新模型L3推出后,以往模型仍将继续提供。另外,ROHM还发布了详细的使用说明白皮书,以帮助用户顺利导入新模型。用户可从第4代SiC MOSFET相应产品页面的“设计模型”中下载  <相关信息>  - 白皮书  - 设计模型支持页面  - SiC MOSFET技术文档  未来,ROHM将继续通过提升仿真技术,助力实现更高性能以及更高效率的应用设计,为电力转换技术的革新贡献力量。
