非线性电阻的类型及特点有哪些

发布时间：2022-09-13 14:28
作者：Ameya360
来源：网络
阅读量：2752

　　非线性电阻是指其特性可以用电流i~电压u平面内的曲线表示的器件。一般来说，i~u特性曲线是一条非线性曲线的电子器件都是非线性电阻。按此定义，忽略了电抗特性效应后的半导体二极管、晶体管、场效应管等器件都是非线性电阻。

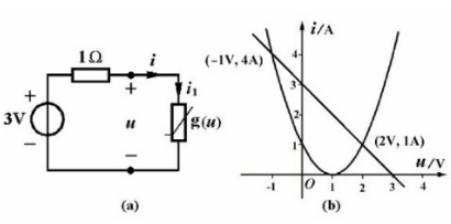

非线性电阻的类型及特点有哪些

　　一、非线性电阻的类型

　　若非线性电阻的特性曲线关于原点对称，表明改变电阻两端所加电压的极性不会影响它的特性曲线，这类电阻称为双向型电阻；否则为单向型电阻。半导体二极管的特性曲线关于原点不对称，因此称二极管为单向型电阻。若非线性电阻的特性曲线是单调曲线，所描述的电阻则为单调电阻。

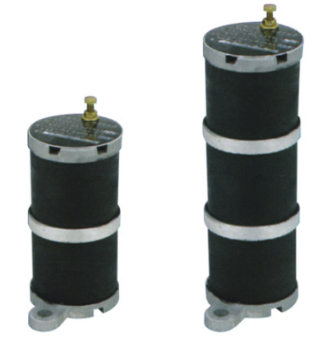

非线性电阻的类型及特点有哪些

       如果特性曲线不具有单调性，但电压总是电流的单值函数，则称这类电阻为流控电阻；若电流总是电压的单值函数，则称为压控电阻。显然，单调电阻既是流控电阻也是压控电阻。电阻则分别为压控电阻和流控电阻。

　　二、非线性电阻的特点

　　1、系统正常运行时，中性点电压很低，非线性电阻呈高阻状态，流经其中的电流非常小，基本上处于开路状态，系统相当于不接地系统。因此，具有不接地方式供电可靠性高，安全性好的特点。

　　2、若系统发生故障，引发高倍过电压时，中性点电压会同时升高，非线性电阻立即响应而导通，将电压限制在设定的范围内，系统的过电压也被限制在2倍以下。此时系统又具备了有效（小电阻）接地系统过电压水平低、选线准确率高的特点，并优于经小电阻接地方式。

　　3、当系统发生谐振时，非线性电阻的巨大能容很快地吸收谐振能量。因此系统电压被限制在较低水平，所以互感器的特性处于线性区域，呈高感抗状态而使谐振消失。

　　4、当系统发生单相弧光接地时，非线性电阻及时吸收接地电荷能量，同时限制弧道的恢复电压，使接地电流过零后不容易重燃，弧光很快熄灭，其综合性能优于消弧线圈。

　　5、当系统发生永久性接地时，非线性电阻保持相电压水平，电阻中流过的电流较小，可维持运行。也可以通过选线对故障馈线进行延时切除或快速切除，适宜于各种不同的运行要求。

　　6、小电阻接地系统的容量十分有限，在发生故障必须立即切除故障，否则小电阻就会烧毁，非线性接地电阻可以通过并联实现容量扩大到安全值的数倍，并且在故障发生后非线性电阻保持相电压水平，电阻中流过的电流较小，可维持运行（这是小电阻无法实现的）。


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
