电容如何实现降压 电容降压原理详解

发布时间:2023-10-31 13:19
作者:AMEYA360
来源:网络
阅读量:2643

  在电子电路中,降压是一个常见的需求。为了实现这一目标,电容器是一种常用的元件。本文AMEYA360将详细解释电容如何实现降压,并深入探讨电容降压的原理。

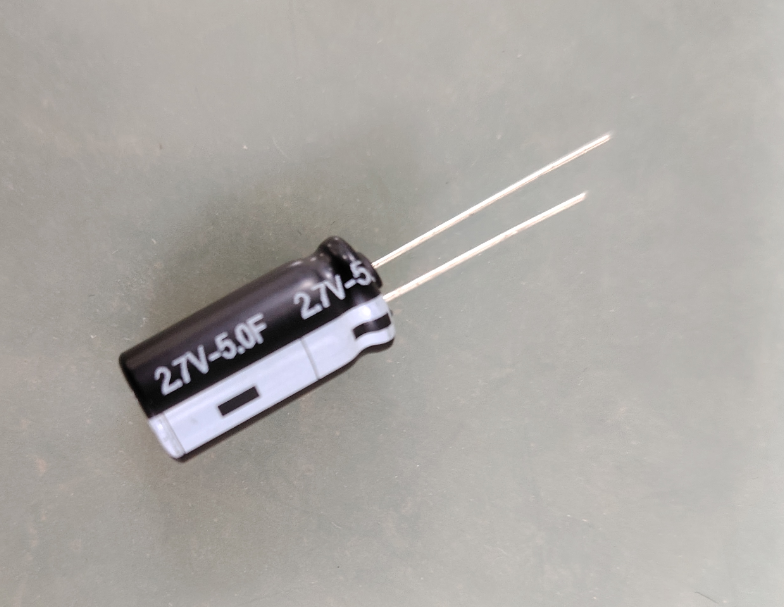

电容如何实现降压 电容降压原理详解

  一、电容降压原理

  电容器的基本原理

  首先,我们需要了解电容器的基本原理。电容器由两个导体板(通常是金属)之间隔开的绝缘材料组成。当电容器连接到电源时,正极板积累正电荷,负极板积累负电荷。这样,在电容器中形成了电场。

  电容器的充电和放电过程

  当电容器与电源相连时,电流开始流向电容器,使得电容器充电。在充电过程中,电荷从电源流向电容器,导致电容器电压逐渐增加。

  相反,当电容器断开与电源的连接时,电容器开始放电。在放电过程中,电荷从电容器流回电源,导致电容器电压逐渐下降。

  电容降压的原理

  利用电容器的充电和放电过程,我们可以实现降压。具体而言,当电容器与电源相连时,它开始充电并逐渐达到电源电压。

  然后,我们可以将电容器与负载电阻相连。在这种情况下,电容器开始放电,并通过负载电阻提供电流。由于放电过程中电压逐渐下降,因此负载电阻能够获得较低的电压。

  通过调节电容器的容值和负载电阻的大小,我们可以控制降压的幅度。较大的电容值和较小的负载电阻将导致更大的降压效果。

  二、电容降压的应用

  1. 电源滤波

  在电子设备中,稳定的电源电压是非常重要的。然而,电源中常常存在着各种噪声和纹波。通过使用电容器进行降压,我们可以滤除这些噪声和纹波,从而提供更稳定的电源电压。

  2. 互联网路由器和移动设备

  互联网路由器和移动设备通常需要降低高电压至较低的工作电压。这样可以保护电路和元件免受高电压的损害,并提供合适的电压供应。

  3. 传感器和测量设备

  在许多传感器和测量设备中,输入电压需要降低到适当的范围。通过使用电容器进行降压,可以提供所需的工作电压,并确保准确的测量和传感器输出。

  三、注意事项和限制

  在使用电容器进行降压时,有一些注意事项和限制需要考虑:

  容值选择:选择合适的电容器容值非常重要。容值过小可能无法实现足够的降压效果,而容值过大可能会引起其他问题,如充电时间过长或占用更多的空间。

  电容器类型:不同类型的电容器在降压应用中可能表现出不同的特性。例如,铝电解电容器具有较大的容值和较低的成本,但要注意其极性。固体电解电容器则提供更好的稳定性和可靠性。

  温度影响:温度对电容器的性能有重要影响。在高温环境下,电容器的电容值可能会变化,导致降压效果不稳定。因此,在选择电容器时需要考虑所处环境的温度条件。

  电流需求:降压过程中,电容器需要提供必要的电流给负载。因此,需要确保所选电容器的额定电流符合负载的需求,以免引起电容器过载或故障。

  此外,还要注意电容器充电和放电过程中的能量存储和释放,需要遵循相关的安全规范和操作指南。

  通过利用电容器的充电和放电过程,我们可以实现降压的目标。将电容器与电源相连使其充电,并通过负载电阻让其放电,从而在负载电阻上获得较低的电压。电容降压在许多电子电路中都有广泛的应用,包括电源滤波、互联网路由器和移动设备、传感器和测量设备等。

  在实际应用中,需要注意选择适当的电容器容值和类型,并考虑温度和电流需求。同时,遵循安全规范和操作指南,确保能够安全地进行电容降压操作。
