高速稳定+热插拔无忧！工业背板通信首选国产M-LVDS

　　背板通信、基站时钟同步、继电保护等多点通信场景里，传统 LVDS、RS-485方案始终难以兼顾组网灵活性与高速传输能力， M-LVDS(多点低压差分信号传输)作为LVDS的扩展方案，专为多点通信而生，在高速多点互联场景下可同时替代RS-485与LVDS。它兼顾低功耗、高速率与强抗干扰能力，共模电压范围宽，最高通信速率可达500Mbps，支持半双工/全双工组网，单总线最多挂载32节点。 依托这些特性，M-LVDS已是工业背板、继电保护、电信基站时钟同步的核心接口。在国产替代浪潮下，高性能、高可靠的全国产M-LVDS接口芯片，正迎来越来越旺盛的市场需求。

　　思瑞浦M-LVDS产品长期广泛应用于工业、电力、通信等领域，服务各行业头部客户，累计出货已超一亿颗，依托多年深厚的技术积累与全面的接口产品布局，现推出覆盖100Mbps至400Mbps速率段的完整全国产M-LVDS产品矩阵，所有产品均符合TIA/EIA-899标准，支持Type-I/Type-II两类接收器，具备全流程国产化供应链、卓越的ESD防护能力，完成大量多节点组网实测验证，可与市面主流M-LVDS器件组网互通，为客户提供兼具性能、可靠性与国产化保障的M-LVDS接口整体解决方案。

　　全流程国产化供应链

　　思瑞浦M-LVDS系列新品(如代表型号TPT9H2211)实现了从设计、制造、封装到测试的全流程国产化，确保供应链安全可控，为客户提供稳定的交付保障。

　　同时，新品在电气性能参数上进行了优化，更适配多节点组网应用场景;接收能力得到提升，在户外高粉尘环境下优势明显，有效应对实际应用中的复杂工况。

　　高速率传输，覆盖全速率段

　　思瑞浦M-LVDS产品矩阵覆盖100Mbps、250Mbps、400Mbps三档速率，满足不同应用场景的速率需求：

　　100Mbps：适用于常规工业控制信号传输，如PLC、分布式 I/O、传感器/执行器总线、运动控制等场景;

　　250Mbps：适用于中高速数据与时钟传输，如医学超声/影像设备内部数据汇聚，通信设备中速背板互连等场景;

　　400Mbps：适用于对带宽要求更高，抗干扰能力要求更强的点对点应用场景。

　　高ESD防护能力

　　思瑞浦M-LVDS产品具备业界领先的ESD防护能力。TPT9HXXXX系列产品总线引脚已集成8kV HBM，20kV IEC contact级别的ESD保护，在传输板内信号，无对外暴露接口的场景下，可以不加TVS管; 若存在多节点，对外接口暴露的情况，若需要对M-LVDS器件进行保护，可以选择总线增加TVS管。

　　IEC 61000-4-2接触放电：20kV(A/B总线引脚)，远超业界同类产品;

　　HBM：8kV(全引脚)，确保芯片在严苛电磁环境下的可靠性;

　　相比业界同类型产品，部分型号的IEC接触放电仅为8kV，HBM也仅在总线引脚达到6kV-8kV，其余引脚仅2kV-4kV，思瑞浦M-LVDS产品在ESD防护方面具有显著优势。

　　多节点组网能力

　　思瑞浦对M-LVDS产品进行了严格的多节点组网测试。在32节点、总线阻抗40欧姆、100Mbps速率的组网环境下，各接收节点的差分电压(Vod)均满足要求，实现稳定可靠的多节点通信。

　　图1 思瑞浦M-LVDS多节点组网总线波形

　　此外，思瑞浦还进行了总线高斜率波动测试和总线串高阻测试，在最严苛条件下(VIL=150mV，边沿速率3ns，等效斜率183mV/ns)，接收端口无异常脉冲，展现了出色的抗干扰能力。

　　热插拔

　　思瑞浦M-LVDS具备以下关键特性确保客户在配合适当的外围情况下能够实现热插拔：

　　静电防护：BUS引脚支持IEC接触放电20kV、HBM 8kV;

　　无故障上下电：输出在上电时从高阻抗状态转换至逻辑电平，断电时反向转换，不出现震荡;

　　驱动使能保护：驱动器使能信号高电平有效，无输入时禁用输出，在电源电压达到指定阈值前，输出保持高阻抗状态。

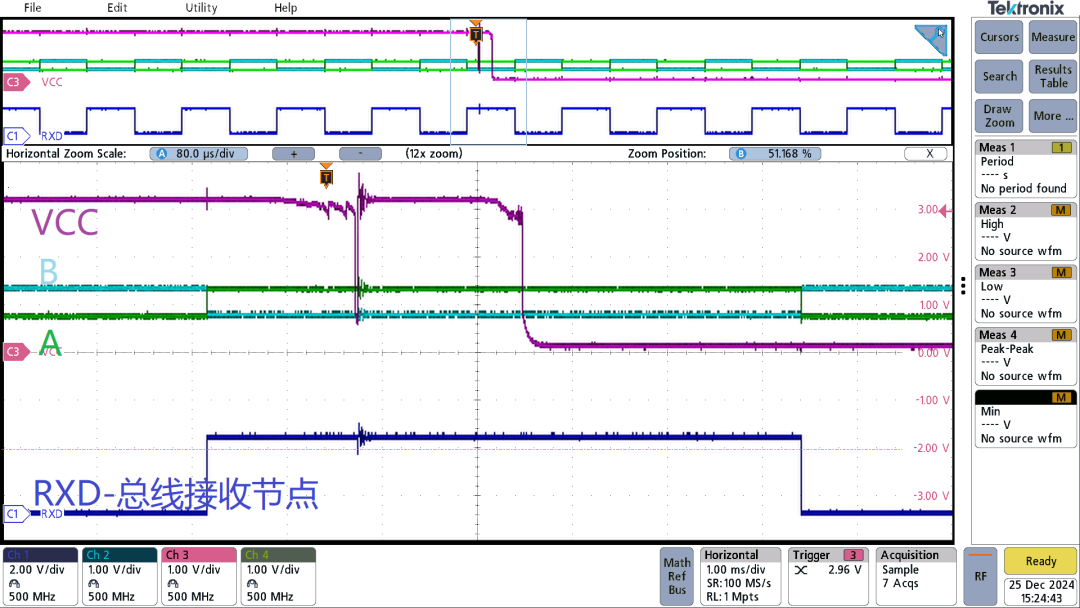

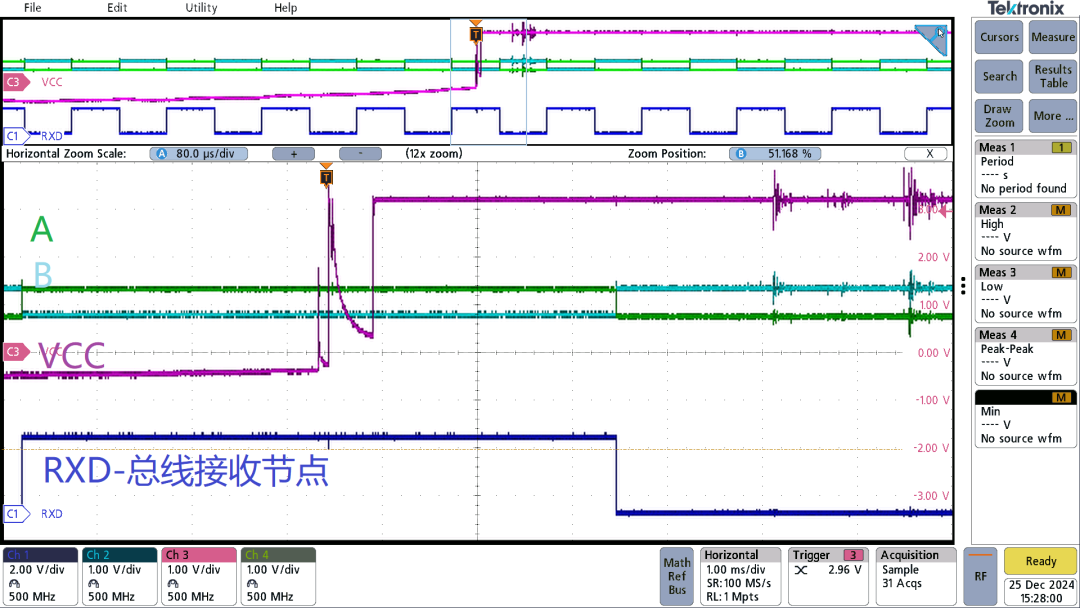

　　图2 TPT9H2211 接收节点热插拔波形

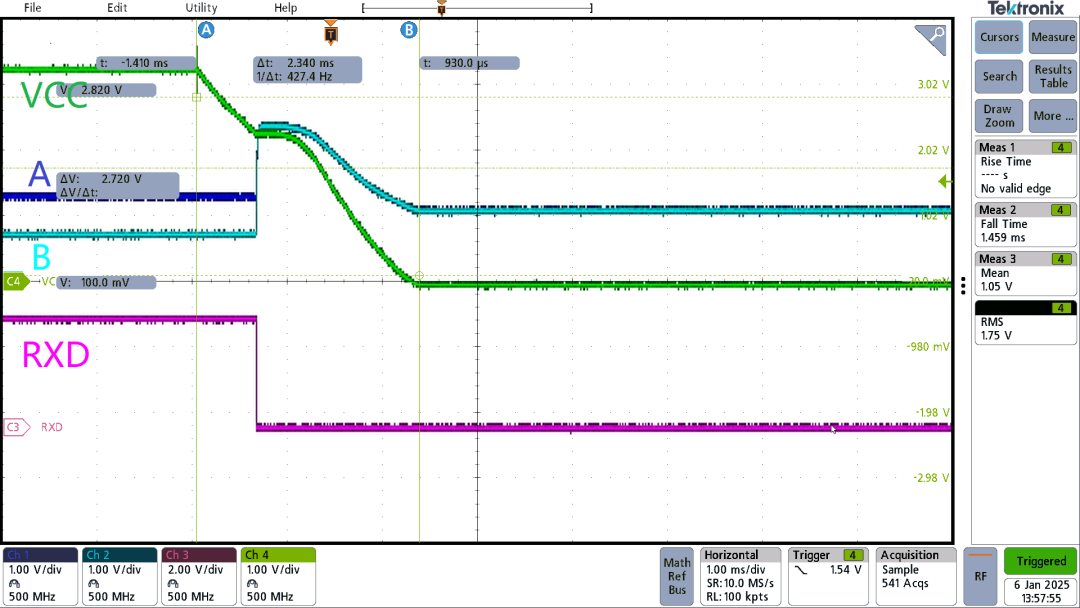

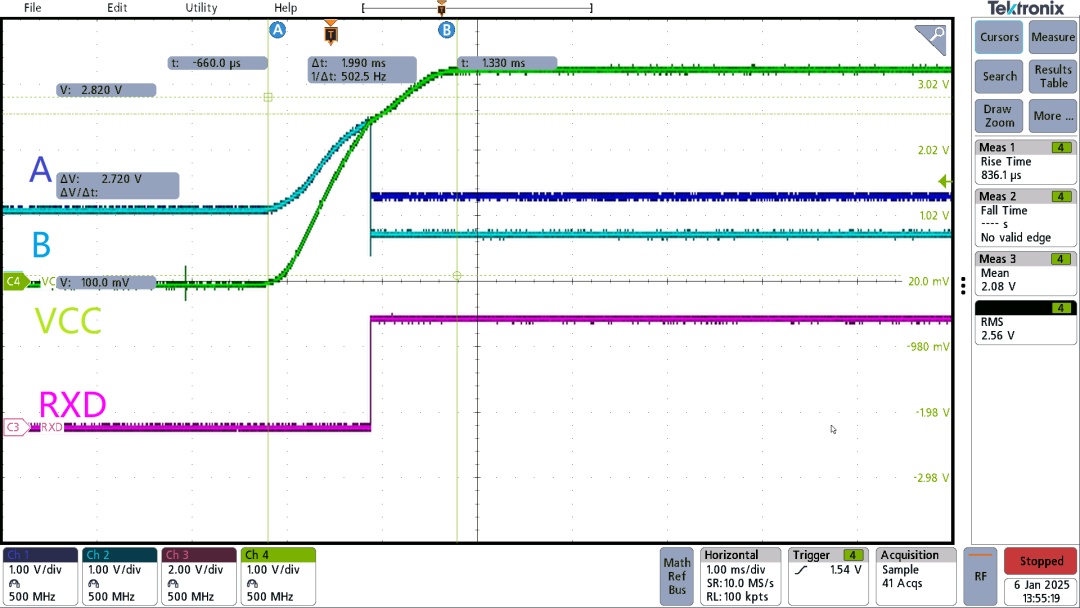

　　图3 TPT9H2211 发送节点热插拔波形

　　丰富的产品矩阵

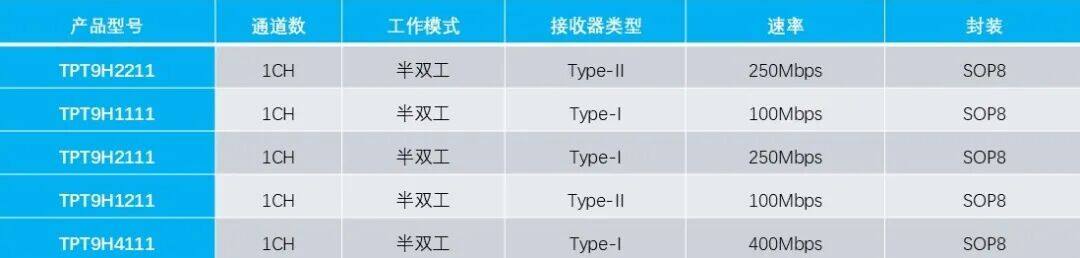

　　思瑞浦M-LVDS产品覆盖从100Mbps到400Mbps、Type-I到Type-II的全系列配置：

　　未来思瑞浦将继续深耕工业通信相关半导体领域，以技术创新力驱动产品发展，推出更多适配高速通信的具备核心竞争力的优势产品。我们将持续规划新一代M-LVDS产品。速率上，形成从100Mbps、200Mbps、250Mbps到500Mbps的梯度布局，满足大数据量实时传输需求;信号完整性上，通过受控上升/下降时间、宽共模范围、增强ESD/EMC及端接匹配优化，确保长线缆、多节点和复杂电磁环境下的稳定可靠通信。产品形态将更加丰富，覆盖单通道/多通道、半双工/全双工、Type-I/Type-II接收器，并提供与主流型号引脚兼容的国产替代方案。依托全国产化供应链，从设计、晶圆制造到封装测试实现自主可控，保障交付安全。

　　无论是工业背板、自动测试设备、基站交换机，还是医疗仪器与安防系统，我们都能提供从芯片、评估板到参考设计的完整解决方案，满足不同应用场景需求，助力客户加速国产化替代，共建自主可控的高速互联生态。
