川土微电子CA-IF1028-Q1 集成电压调整器的LIN收发器

发布时间：2025-04-16 17:56
作者：AMEYA360
来源：川土微电子
阅读量：392

　　川土微电子CA-IF1028-Q1集成电压调整器(LDO)的LIN收发器新品发布!该产品集成LDO具有100mA/125mA供电能力。

　　01产品概述

　　CA-IF1028-Q1是一款集成电压调整器的本地互联网络(LIN) 收发器，LIN是支持汽车车载网络的低速通用异步收发器(UART)通信协议。CA-IF1028-Q1通过TXD引脚控制LIN总线的状态，使其具备较好的压摆率和波形整形，以减少电磁辐射(EME)，并通过RXD输出引脚报告总线的状态。

　　CA-IF1028-Q1通过宽输入电压范围来支持12V应用，此外还支持低功耗睡眠模式。该器件支持通过从LIN和EN引脚唤醒的功能。

　　CA-IF1028-Q1集成了低压稳压器(LDO)，提供5V或3.3V电压输出，供电电流高达100mA(SOIC8)和125 mA(DFN8)，以给其他器件供电。

　　02产品特性

　　• 符合面向汽车应用的AEC-Q100标准(认证中)

　　• 符合 LIN2.0、LIN2.1、LIN2.2、LIN2.2A 和 ISO 17987-4:2016(12V) 电气物理层(EPL)标准

　　• 符合面向车辆应用的SAE J2602-1 LIN 网络标准和面向车辆应用的SAE J2602-2 LIN 网络标准符合性测试

　　• 支持12V应用

　　• 宽工作输入电压范围：

　　- VBAT范围为5.5V至28V

　　• LIN传输数据速率高达20kbps

　　• 工作模式：

　　- 正常模式

　　- 低功耗待机模式(典型值：25μA)

　　- 低功耗睡眠模式(典型值：16μA)

　　• 支持低功耗模式唤醒：

　　- 通过LIN总线实现远程唤醒

　　- 通过EN引脚实现直接唤醒

　　• 集成30kΩ LIN上拉电阻

　　• 在LIN总线和RXD输出实现上电/断电无干扰运行

　　• 保护功能：±42V LIN总线容错、42V负载突降支持、IEC ESD保护、VBAT输入端上的欠压保护、TXD显性状态超时、热关断、系统级未供电节点或接地断开失效防护

　　• VCC管脚对外提供5V或3.3V输出电压，可提供100mA，125mA供电能力

　　• 结温范围：-40°C 至 150°C

　　• 可提供 SOIC8 封装和无引线 DFN8封装

　　03典型应用

　　• 车身电子装置和照明

　　• 信息娱乐系统和仪表组

　　• 混合动力电动汽车和动力总成系统

　　• 被动安全

　　• 电器

　　04应用框图

川土微电子CA-IF1028-Q1 集成电压调整器的LIN收发器


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）

上一篇：川土微电子CA-IS2631HA 超小型化、集成高效率、低辐射DC-DC转换器的数字隔离器

下一篇：村田制作所总公司导入蓄电池和AI控制的能源节省系统

在线留言询价

相关阅读
川土微电子带远程唤醒的车规级CAN收发器面市！
行业新闻

川土微电子带远程唤醒的车规级CAN收发器面市！

　　川土微电子带远程唤醒的车规级CAN收发器正式发布!　　该产品总线故障保护可达±70V，共模输入电压达±30V，具有低功耗待机模式及远程唤醒请求特性。应用领域包含辅助驾驶系统、车身电子元件与照明、混合动力、动力传动系统、车身信息娱乐、仪表盘等。　　01产品概述　　CA-IF1042符合ISO11898-2(2016)高速CAN(控制器局域网络)物理层标准。所有器件均设计用于数据速率高达5Mbps(兆位每秒)的CAN FD网络。部件号包含“V”后缀的器件配有用于I/O电平转换的辅助电源输入(用于设置输入引脚阈值和RXD输出电平)。该系列器件具有低功耗待机模式及远程唤醒请求特性。此外，所有器件均包含多种保护功能，以提高器件和CAN网络的稳定性。　　02产品特性　　• 符合ISO 11898-2:2016 和 ISO 11898-5:2007物理层标准　　• 所有器件均支持经典CAN和5Mbps CAN FD(灵活数据速率)　　• I/O电压范围支持3.3V和5V微控制器(MCU)　　• 未上电时的理想无源特性：　　- 总线和逻辑引脚处于高阻态(无负载)　　- 上电和掉电时总线和RXD输出上无毛刺脉冲　　• 保护特性：　　- 总线故障保护：±70V　　- VCC和VIO(仅限V型号)电源引脚上具有欠压保护　　- 驱动器显性超时(TXD DTO)最低数据速率低至4Kbps　　- 热关断保护(TSD)　　• 接收器共模输入电压：±30V　　• 典型环回延迟：160ns　　• 结温范围：-55℃~150℃　　• 封装形式：SOIC8、DFN8(工规)
2025-06-11 16:23 阅读量：169
川土微电子CA-IS1300用于电流检测的隔离运放上市！
行业新闻

川土微电子CA-IS1300用于电流检测的隔离运放上市！

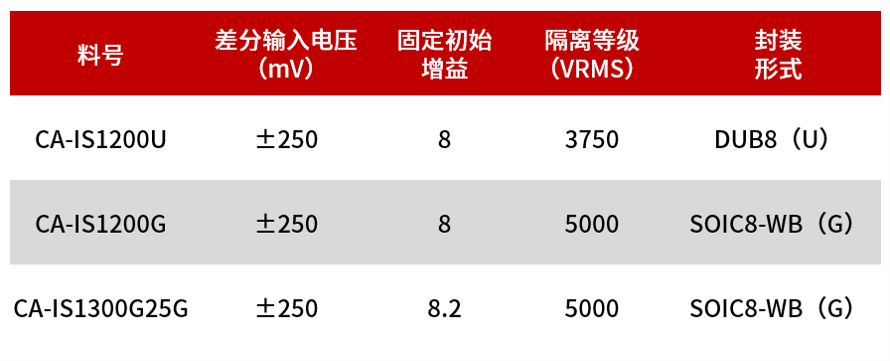

　　川土微电子CA-IS1300G25G用于电流检测的隔离式运放来袭!　　01产品概述　　CA-IS1300是为基于分流电阻的电流检测而优化的高精度隔离式运放。低的失调和增益误差以及相关温漂能够在工作温度范围内保持测量的精度。　　该器件采用二氧化硅(SiO2)作为隔离层，支持符合UL1577认证的高达5 kVRMS的电气隔离。该技术将高低压域分开从而防止低压域器件被损坏，同时提供低辐射和高磁场抗扰度。高共模瞬态抗扰度(CMTI)意味着CA-IS1300器件在隔离层之间正确地传递信号，适合要求高压、大功率开关的工业电机控制和驱动应用场合。器件内部输入共模过压保护和高边电源丢失检测功能有助于故障诊断和系统安全。　　02产品特性　　• 差分输入电压范围：±250 mV　　• 固定初始增益：8.2　　• 低输入失调和温漂：25°C时±1mV(最大值)，±4 μV/°C(最大值)　　• 低增益误差和温漂：25°C时±0.5%(最大值)，±50 ppm/°C(最大值)　　• 低非线性度和温漂：额定范围内0.01%(典型值)，±1 ppm/°C(典型值)　　• 高边和低边均支持3.3 V和5 V供电电压　　• 高共模瞬态抗扰度：±150 kV/µs(典型值)　　• 宽工作温度范围：–40°C到125°C　　• 额定工作电压下使用寿命大于40年　　• 封装形式：SOIC8-WB(G)　　截至目前，川土微电子隔离运放系列产品正在逐步完善，其中CA-IS1200U已批量交付，CA-IS1200G/1300G25G即日起可提供样片!　　CA-IS1200/1300电流检测隔离式运放选型表
