一文了解示波器使用方法以及注意事项

Release time：2025-05-15

author：AMEYA360

source：网络

reading：159

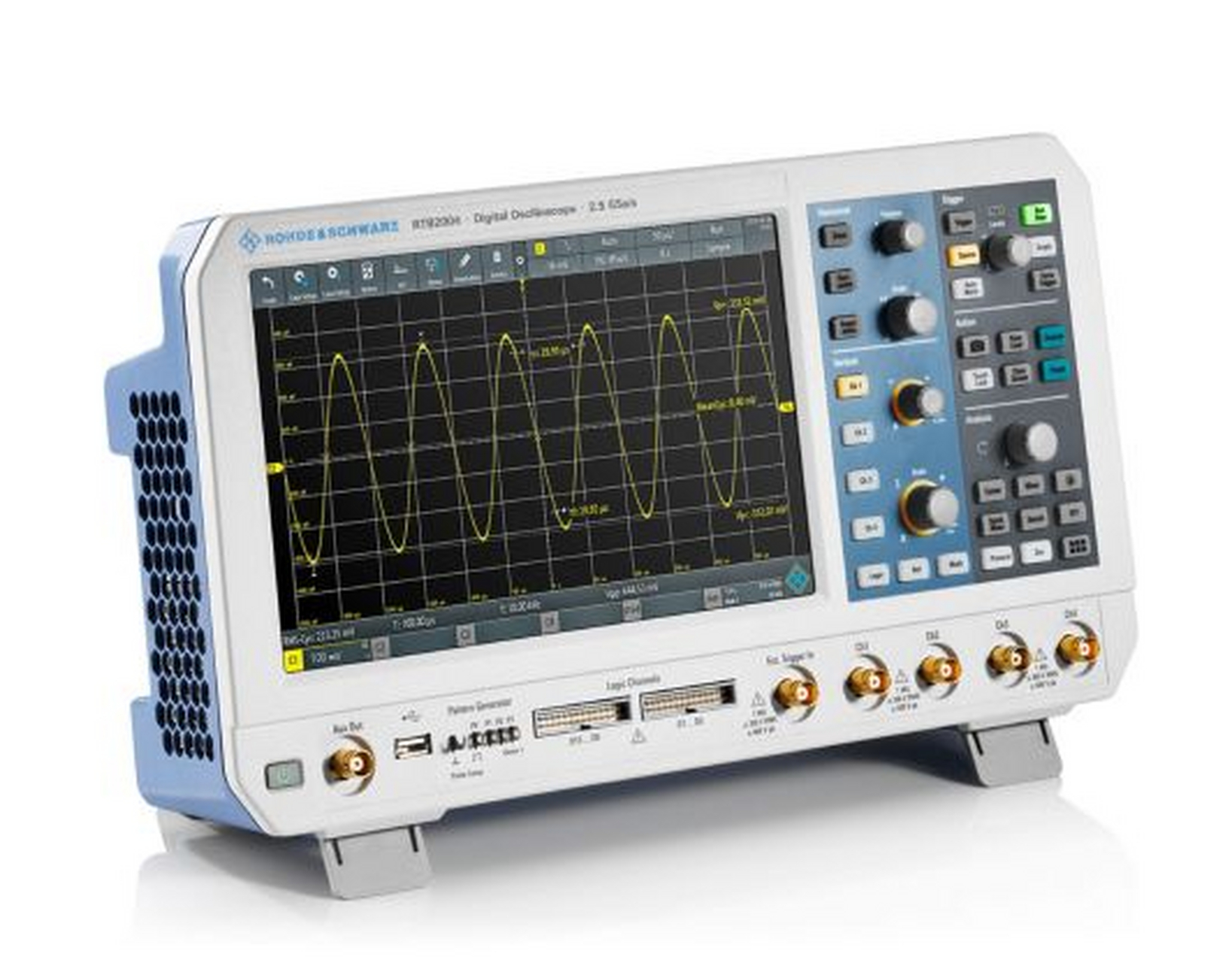

　　示波器是电子测量工具，用于观察电子信号的波形，广泛应用于电路调试、故障排除、信号分析等场合。正确使用示波器能帮助测量信号的幅度、频率、周期、波形等特性。

一文了解示波器使用方法以及注意事项

　　下面是示波器的使用方法和注意事项：

　　一、示波器的使用方法

　　1. 连接探头

　　将示波器探头连接到被测电路或设备上，通常连接在信号源的测试点和示波器输入端。

　　确保探头的接地夹正确连接到电路的地线。

　　确定示波器的输入通道选择(例如：CH1、CH2等)，并选择适当的输入范围。

　　2. 调整垂直控制(电压/幅度调节)

　　垂直控制用于调节波形的垂直位置和垂直缩放(即信号的幅度)。

　　调整“垂直偏移”控制，确保波形居中显示。

　　调整“增益”或“垂直灵敏度”旋钮，适应信号的幅度，使波形在显示屏上清晰可见。

　　3. 调整水平控制(时间基准)

　　水平控制调节信号波形的水平扫描速度，即时间基准。

　　调整“时基”旋钮，使波形的周期或频率可以显示完全，波形不会过度压缩或拉伸。

　　选择合适的时间基准，通常以微秒、毫秒等为单位。

　　4. 触发设置

　　触发功能用于控制波形的开始显示，确保稳定和一致的波形。

　　选择触发源(通常是输入通道1或2)和触发电平(信号达到某个电压时开始显示)。

　　可以设置不同的触发模式，如边沿触发、脉冲触发等，根据需求调整。

　　5. 测量信号

　　在波形稳定显示后，可以使用示波器的自动或手动测量功能，读取信号的特性，如频率、周期、峰值电压、平均电压、上升/下降时间等。

　　许多现代示波器配有测量工具，可以直接显示各种电压和时间参数。

　　6. 保存/查看波形

　　许多示波器支持波形存储功能，可以将当前波形保存至内部存储器或者通过USB连接保存至电脑。

　　一些示波器可以通过屏幕截图功能直接将波形图像输出。

　　二、示波器使用时的注意事项

　　1. 探头接地

　　始终确保示波器探头的接地端正确连接到电路的地线。

　　不正确的接地会导致浮动电压和不准确的测量结果，甚至可能损坏示波器。

　　2. 选择合适的输入范围

　　在测量之前，确保示波器的输入范围适应被测信号的幅度。过高的输入电压可能导致示波器损坏，过低的输入范围可能使波形无法显示。

　　3. 信号过载保护

　　注意不要让信号输入超过示波器的输入电压。大部分示波器有输入过载保护，但过载信号可能损坏设备。

　　4. 频率带宽

　　示波器的带宽决定了它能够准确测量的频率范围。确保示波器的带宽大于或等于你要测量信号的频率。

　　5. 信号源选择

　　如果你正在使用多个信号源(例如CH1和CH2通道)，确保你选择正确的信号源并正确配置各通道的设置。

　　6. 防止电源干扰

　　确保示波器和被测电路都连接到稳定的电源。电源噪声和不稳定可能影响测量结果。

　　7. 观察波形稳定性

　　观察波形是否稳定，有时会出现波形跳动或“抖动”现象，通常是由于触发设置不当，调整触发电平或模式来解决。

　　8. 使用探头时注意带宽限制

　　示波器探头的带宽通常有限，如果你测量的信号频率接近探头带宽的上限，波形可能会失真。

　　9. 避免静电放电(ESD)

　　在操作过程中，避免直接接触设备的电路板和敏感组件，以防静电放电损坏示波器。

　　10. 定期校准

　　长时间使用示波器后，定期对其进行校准，确保测量的准确性。
