上海贝岭推出8通道、16位、125MSPS模数转换器BL1065/BL1066系列

Release time：2025-05-15
author：AMEYA360
source：上海贝岭
reading：222

　　BL1065/BL1066系列：

　　是一组8通道、16位、最高125MSPS、串行LVDS数据接口的模数转换器。分别包含80MSPS、125MSPS两种速度等级以及16位、14位两种分辨率规格。采用模拟1.8V供电、数字1.8V供电，支持最大2Vpp模拟信号输入，采样时钟支持LVPECL/CMOS/LVDS电平标准输入。正常工作时功耗为1058mW。

　　其内置1V的高精度电压基准源，无须外部提供即可满足多种应用需求。内置PLL将自动倍频采样时钟，从而保证LVDS串行数据正确输出，最大可支持1Gbps/Lane。BL1065/BL1066系列包含2个Bank，每一个ADC Bank提供一个数据时钟输出(DCO)，用于在输出端捕获数据;以及一个帧时钟输出(FCO)，用于发送新输出字节信号。

　　BL1065 采用 144 引脚 BGA封装，封装引脚兼容 ADI的 AD9681产品，额定温度范围为-55℃至+125°C;BL1066采用140引脚BGA封装，封装引脚兼容ADI的LTM9011-14产品，额定温度范围为−55°C至+125°C。

　　BL1065/BL1066系列产品内置dither功能，具有极佳的小信号线性度。产品可广泛应用于雷达、医疗成像系统、多通道数据采集系统、通讯系统接收机等领域。高度集成化的设计可以极大程度减小PCB设计尺寸，降低小型化设备电路布局布线难度，满足对应用系统小型化、成本最优的方案需求。

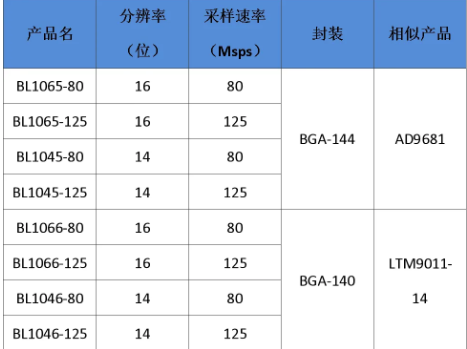

　　产品规格

上海贝岭推出8通道、16位、125MSPS模数转换器BL1065/BL1066系列

　　相似产品比较

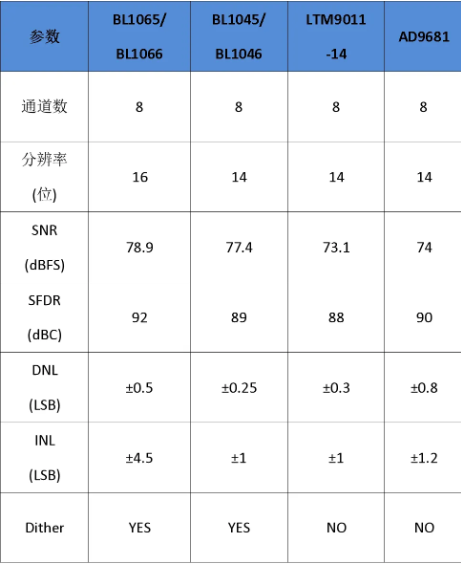

　　和相似产品对比，BL1065/BL1066系列在信噪比方面具有显著优势，辅以dither功能，可以极大提升接收机动态范围。

上海贝岭推出8通道、16位、125MSPS模数转换器BL1065/BL1066系列

　　应用场景

　　雷达

　　医疗成像系统

　　多通道数据采集系统

　　通信系统接收机

　　8通道125Msps ADC系统框图

　　BL1065/BL1045 引脚定义(144引脚BGA)

　　BL1066/BL1046 引脚定义(140引脚BGA)

　　产品特性

　　本产品具有出色的噪声性能和线性度，能够达到78.9 dBFS的高信噪比，以及±4.5 LSB 积分非线性特性。在dither开启之后，INL将进一步减小至±2.5LSB。

　　BL1065&BL1066 单音频谱性能(fIN=10.1MHz)

　　BL1065&BL1066 单音频谱性能(fIN=70.1MHz)

　　BL1065&BL1066 INL误差

　　BL1065&BL1066 DNL误差

　　高速串行LVDS接口

　　ADC数据输出采用LVDS时钟同步接口，最大速率1Gbps。每路ADC两对LVDS差分输出，可选择bitwise模式(高低bit在两对LVDS差分对上交替输出，适合FPGA侧只使用 iddr原语接收)和bytewise模式(高低byte分别在两对LVDS差分对上输出，适合FPGA侧直接使用iserdes原语或selectio核接收)。

　　ADC数据输出接口提供多种测试码功能，用户可通过开启测试码来校准接收侧时钟和数据的相位关系，确认数据可以被正确接收。

　　同时我们还提供了通用的例程代码。

　　应用建议

　　BL1065/BL1066系列 典型时钟巴伦输入电路

　　BL1065/BL1066系列 差分双巴伦输入电路

　　BL1066/BL1046 布局参考

　　布局建议：

　　为了避免模拟输入之间的串扰，参考上图，并考虑以下准则：

　　1.布线模拟输入通道时，在PCB板的顶层和底层(或其他层)依次交替布置。

　　2.确保顶层通道与任何其他模拟输入通道过孔的距离不小于5mm。

　　3.对于底层通道，使用盘中孔以最小化通道间导体耦合对通道的影响。

　　4.避免平行通道的间距小于2 mm。

　　5.尽量将除直流通道外的走线相互正交。
