上海雷卯电子：48V带极性反接保护-差共模浪涌防护方案

发布时间：2025-06-04 10:41
作者：AMEYA360
来源：上海雷卯电子
阅读量：381

　　在工业自动化(电动机驱动 / 工业机器人)、交通基础设施(充电桩 / 车载电子)、安防系统(监控摄像头 / 门禁)、储能设备(BMS / 离网控制器)等领域，DC48V 电源因安全特低电压(SELV，≤60V)特性被广泛应用。

　　上海雷卯电子基于 IEC 61000-4-2、EN 61000-4-2、GB/T 17626.2、IEC 61000-4-5、EN 61000-4-5、GB/T 17626.5等标准，定制化开发带极性反接保护的差共模浪涌防护方案，避免设备因静电、浪涌、极性反接等造成的故障。

　　核心方案架构三级防护层层递进

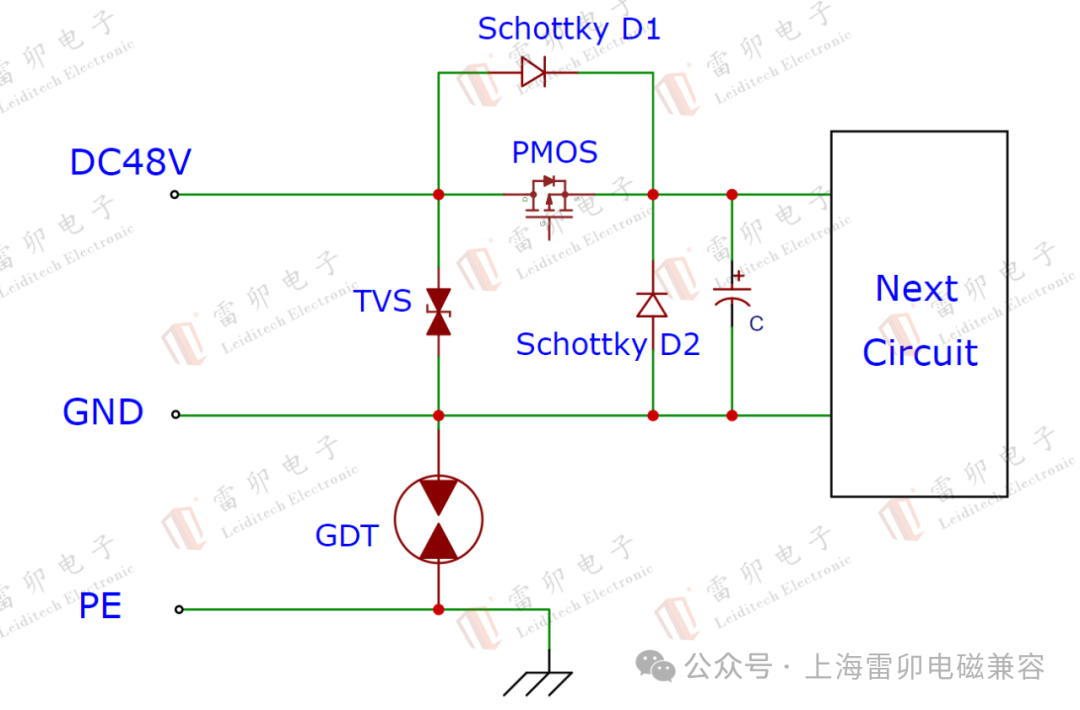

上海雷卯电子：48V带极性反接保护-差共模浪涌防护方案

　　雷卯采用电压精度 ±5%、响应时间<1ns的TVS器件对后端电路的精准过压保护，可将8/20μS浪涌峰值钳位至≤93.6V(典型值)，避免后端 MCU、传感器等精密器件因过压击穿失效。支持400W~15kW多功率等级选型，适配室内外不同风险场景。

　　TVS管后级串接PMOS 管或低压降肖特基二极管进行极性防反接保护，低内阻 PMOS 管功率损耗较传统二极管降低 60%，适合20A以上大功率系统;靠近芯片端并联低VF肖特基二极管进行负压浪涌防护。

　　雷卯通过在GND与PE之间并接陶瓷气体放电管，为浪涌电流提供高效泄放路径;若产品涉及绝缘耐压测试，可提升GDT额定电压，同步满足耐压与浪涌防护需求。

　　在芯片电源输入端并联低VF肖特基二极管，针对负压干扰提供快速泄放路径。

　　雷卯自建 EMC 实验室，提供静电、浪涌、EFT 等免费测试，加速方案验证;针对高压、高频等特殊场景，可定制参数与封装;针对“零故障”场景推出PTC+TVS+ESD 组合方案，覆盖过压、过流、静电等多重风险。

　　Leiditech雷卯电子致力于成为电磁兼容解决方案和元器件供应领导品牌，供应ESD、TVS、TSS、GDT、MOV、MOSFET、Zener、电感等产品。雷卯拥有一支经验丰富的研发团队，能够根据客户需求提供个性化定制服务，为客户提供最优质的解决方案。
