晶振频率稳定性:5G 基站与航天设备的核心竞争力 晶宇兴 2025年06月06日 12:14 河北

发布时间:2025-06-09 10:01
作者:AMEYA360
来源:网络
阅读量:2050

  在当今科技飞速发展的时代,电子设备的性能和可靠性至关重要。晶振作为电子设备中的核心部件,为系统提供精确的时间和频率基准。晶振的频率稳定性直接影响着设备的整体性能,从日常生活中广泛使用的智能手机、智能穿戴设备,到对精度和可靠性要求极高的5G基站、航天设备等,稳定的晶振频率都是确保设备正常运行的关键因素。随着通信技术向5G乃至未来6G的演进,以及航天探索活动的日益频繁,对晶振频率稳定性的要求也在不断提升,使其成为各领域技术发展中不可或缺的核心竞争力。

晶振频率稳定性:5G 基站与航天设备的核心竞争力         晶宇兴     2025年06月06日 12:14 河北

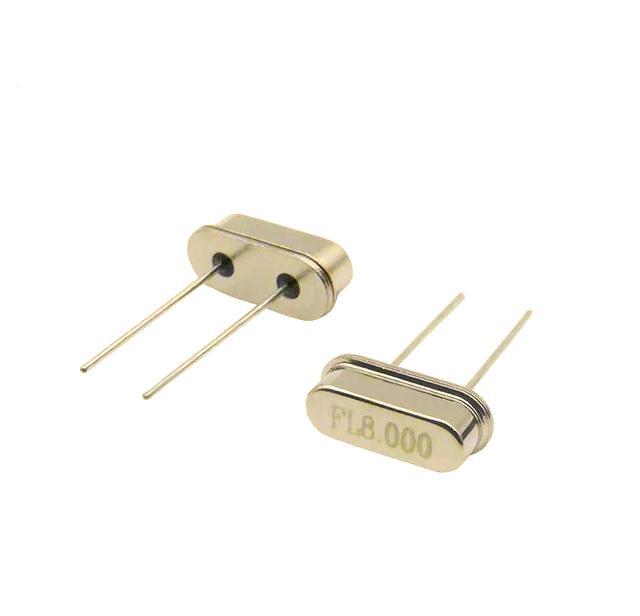

  晶振频率稳定性的基本概念

  定义与衡量指标

  晶振的频率稳定性是指晶振在工作过程中保持其输出频率恒定的能力。由于各种因素的影响,晶振实际输出频率会与标称频率存在一定偏差,频率稳定性就是衡量这种偏差大小的指标。通常用百万分之几(ppm)来表示,例如,±10ppm意味着晶振的频率偏差在标称频率的百万分之十以内。除了ppm表示的频率偏差,还有频率温度特性、老化率、相位噪声等也是衡量晶振频率稳定性的重要指标。频率温度特性描述了晶振频率随环境温度变化的情况;老化率反映了晶振在长时间使用过程中频率的缓慢漂移;相位噪声则表示频率信号在相位上的随机波动,影响信号的纯度和稳定性。

  对电子设备性能的关键影响

  在电子设备中,晶振犹如“心脏”,其稳定的频率输出是设备各部件协同工作的基础。对于通信设备,频率不稳定会导致信号传输错误、通信中断等问题。在雷达系统中,晶振频率的微小偏差可能使目标定位出现较大误差。在计算机系统里,晶振频率的不稳定会影响数据处理的速度和准确性,甚至导致系统死机。对于依赖精确计时的设备,如金融交易系统、科学实验仪器等,晶振频率的任何漂移都可能引发严重后果。因此,晶振频率稳定性直接关系到电子设备的性能、可靠性和准确性,是决定设备能否正常运行的关键因素之一。

  5G基站中的晶振频率稳定性

  5G通信技术对频率精度的严苛要求

  5G通信采用了更高的频段和更复杂的调制技术,如毫米波频段和正交频分复用(OFDM)技术。这些先进技术虽然大幅提升了通信速率和容量,但也对频率的精度和稳定度提出了前所未有的高要求。在5G通信中,频率的偏差会导致信号的相位噪声增大、信道间干扰加剧,从而降低通信的可靠性和数据传输速率。为了保证多个基站之间以及基站与终端之间的精确同步,晶振必须提供高精度的频率基准。此外,5G的多输入多输出(MIMO)技术需要多个天线之间的精确相位同步,这也对晶振的频率精度提出了更高的挑战。

  ±10ppm晶振在5G基站中的应用优势

  经过大量的实际测试和工程验证,±10ppm的晶振能够满足5G基站在正常工作环境下的频率精度需求。与普通精度晶振(如±20ppm、±50ppm)相比,±10ppm晶振具有更高的频率精度和稳定性,能够更好地适应5G基站对频率同步和信号质量的严格要求。在保证通信质量的同时,±10ppm晶振具有较好的性价比。虽然超高精度晶振(如±1ppm以下)的频率精度更高,但成本也大幅增加,而且在大多数5G基站的应用场景中,±10ppm已经能够满足需求,无需过度追求更高的精度。同时,±10ppm晶振在温度稳定性、相位噪声等方面也具有较好的性能,能够在宽温度范围内保持稳定的工作状态。

  晶振频率稳定性对5G基站性能的具体影响案例

  在某5G基站建设项目中,初期使用了普通精度的晶振,在夏季高温环境下,基站频繁出现信号中断、数据传输速率下降等问题。经检测,发现是晶振频率受温度影响发生较大漂移,导致基站无法准确同步信号,信道间干扰严重。后来,将晶振更换为±10ppm的高精度晶振,并采用了温度补偿措施,基站在各种环境下的性能得到了显著提升,信号中断现象大幅减少,数据传输速率稳定在较高水平。这一案例充分展示了晶振频率稳定性对5G基站性能的关键影响,稳定的晶振频率是保障5G基站高效、可靠运行的核心要素之一。

  航天设备中的晶振频率稳定性

  航天环境对晶振性能的极端挑战

  航天设备所处的环境极为恶劣,与地面环境有天壤之别。在太空中,温度变化范围巨大,从阳光直射下的高温到阴影处的极寒,温差可达数百度。同时,航天设备还会受到强烈的宇宙射线辐射、微流星体撞击以及持续的机械振动等。这些极端环境因素对晶振的频率稳定性构成了极大挑战。例如,温度的剧烈变化会使晶振的晶体材料物理特性发生改变,导致频率大幅漂移;宇宙射线辐射可能会影响晶振内部电子元件的性能,引发频率不稳定;机械振动则可能使晶体产生应力,改变其谐振频率。

  高稳定性晶振在航天设备中的关键作用

  在航天领域,从卫星导航系统到深空探测器,从载人航天飞船到空间站,各种航天设备都依赖高稳定性晶振提供精确的时间和频率基准。在卫星通信中,稳定的晶振频率确保卫星与地面站之间的通信准确无误,避免信号延迟和错误。在卫星导航系统中,晶振的频率精度直接影响定位的准确性,微小的频率偏差可能导致定位误差达到数公里甚至更大。对于执行复杂任务的深空探测器,高稳定性晶振保证了探测器上各种仪器设备的精确同步和数据采集的准确性,是探测器能否成功完成探测任务的关键因素之一。

  航天领域晶振频率稳定性保障技术与案例

  为了应对航天环境的极端挑战,航天领域采用了一系列先进技术来保障晶振的频率稳定性。例如,采用特殊的晶体材料和封装技术,提高晶振的抗辐射能力和机械强度;通过恒温控制技术,将晶振工作温度稳定在极小范围内,减少温度对频率的影响;运用复杂的温度补偿算法和实时校准技术,对晶振频率进行动态调整。以某全球定位卫星系统为例,该系统采用了超高精度的恒温晶振(OCXO),并结合先进的温度补偿和校准技术。在卫星发射后的多年运行中,晶振频率稳定性始终保持在极高水平,确保了卫星导航定位的精度误差在数米以内,为全球用户提供了可靠的导航服务。这一案例充分体现了高稳定性晶振及其保障技术在航天领域的核心地位和关键作用。

  影响晶振频率稳定性的因素分析

  温度因素

  温度是影响晶振频率稳定性的首要因素。石英晶体作为晶振的核心部件,其物理特性对温度极为敏感。当温度发生变化时,石英晶体的弹性模量、密度以及热膨胀系数等参数会相应改变,从而导致晶振频率发生偏移。在不同的应用场景中,温度变化范围差异很大。在工业控制领域,设备可能面临-20℃到80℃的温度波动;在户外通信基站,温度范围可能更广。普通晶振若未采取有效的温度补偿措施,在如此大的温度变化下,频率偏差很容易超出设备允许范围,使系统运行出现故障。

  电压因素

  晶振需要稳定的供电电压来保证其频率输出的稳定性。电压的变化会影响晶振内部电路的工作状态,导致电阻、电容等元件参数发生改变,进而影响晶振的振荡频率。例如,当电源电压升高时,晶振内部的电流增大,可能使晶体的振动幅度发生变化,从而导致频率漂移。在实际应用中,如果电源质量不佳,存在电压波动、纹波等问题,或者电路中存在其他干扰源影响电源稳定性,都可能对晶振频率产生不利影响。

  机械振动因素

  机械振动对晶振频率稳定性的影响也不容忽视。当晶振受到外界机械振动时,晶体内部会产生应力,这种应力会改变晶体的谐振频率。在一些特殊应用场景中,如车载电子设备、航空航天设备等,设备在运行过程中会持续受到振动冲击。如果晶振的抗振性能不佳,其频率稳定性将受到严重影响。长期的振动作用还可能导致晶振内部结构损坏,进一步降低其性能和可靠性。

  电磁干扰因素

  在现代复杂的电磁环境中,周围存在着大量的电磁信号,如无线通信信号、电力设备产生的电磁辐射等。这些电磁信号可能会耦合到晶振电路中,干扰晶振的正常振荡,导致频率不稳定。特别是在无线通信设备内部,多种射频信号共存,若晶振电路的电磁屏蔽设计不完善,就极易受到其他信号的干扰。例如,在智能手机中,当同时开启多个无线通信模块(如Wi-Fi、蓝牙、移动数据)时,晶振可能会受到这些模块产生的电磁干扰,影响手机的通信质量和其他功能的正常运行。

  确保晶振频率稳定性的措施

  晶振类型的合理选择

  不同类型的晶振具有不同的频率稳定性和性能特点,因此根据具体应用需求选择合适的晶振类型至关重要。对于对频率精度要求极高的应用,如5G基站、航天设备等,通常会选择高精度的恒温晶振(OCXO)或温补晶振(TCXO)。OCXO通过将晶振置于恒温槽内,使晶振工作在一个恒定的温度环境中,从而极大地提高频率稳定性,但成本相对较高。TCXO则通过内置温度传感器和温度补偿电路,实时监测环境温度并对晶振频率进行微调,在一定程度上提高频率稳定性,同时具有较好的性价比。对于一些对成本敏感且对频率精度要求相对较低的应用,如普通消费电子产品,普通晶振经过适当的电路设计和补偿措施也能满足需求。

  温度补偿技术

  为了降低温度对晶振频率的影响,温度补偿技术被广泛应用。除了前面提到的TCXO采用的温度补偿方式外,还可以通过软件算法实现温度补偿。这种方法通过在设备中内置温度传感器,实时采集环境温度数据,然后利用预先建立的温度-频率模型,通过软件算法对晶振输出频率进行校正。此外,还可以采用外部补偿电路,如热敏电阻网络,根据温度变化调整电路参数,从而补偿晶振频率的温度漂移。在一些高精度应用中,还会结合多种温度补偿技术,以实现更精确的频率稳定控制。

  稳定供电设计

  确保晶振的稳定供电是保证其频率稳定性的重要环节。在电路设计中,通常会采用稳压电路来提供稳定的电源电压。常见的稳压电路有线性稳压电路和开关稳压电路。线性稳压电路具有输出电压纹波小、噪声低的优点,能够为晶振提供较为纯净的电源,但效率相对较低。开关稳压电路则具有较高的效率,但输出电压纹波相对较大,需要配合适当的滤波电路使用。此外,还可以在电源输入端增加滤波电容、电感等元件,进一步降低电源中的纹波和噪声,减少对晶振频率的干扰。

  隔离外部干扰措施

  为了减少机械振动和电磁干扰对晶振频率稳定性的影响,需要采取一系列隔离外部干扰的措施。在抗机械振动方面,可以采用减震材料对晶振进行封装,或者将晶振安装在具有减震功能的支架上,减少外界振动传递到晶振上。在电磁屏蔽方面,对晶振电路进行良好的屏蔽设计,使用金属屏蔽罩将晶振电路包围起来,并确保屏蔽罩接地良好,防止外部电磁信号耦合到晶振电路中。同时,合理布局电路板,将晶振电路与其他可能产生电磁干扰的电路模块分开,减少相互干扰。

  晶振频率稳定性技术的未来发展趋势

  更高精度与稳定性的晶振研发**

  随着科技的不断进步,各领域对晶振频率稳定性的要求将越来越高。未来,研发更高精度和稳定性的晶振将成为重要趋势。一方面,不断探索新型晶体材料,如具有更高品质因数(Q值)的材料,以降低晶体的损耗,提高相位噪声性能。另一方面,优化晶振的设计和制造工艺,进一步减小各种因素对频率稳定性的影响。例如,采用更先进的光刻技术制造晶体谐振器,提高其尺寸精度和一致性,从而提升频率稳定性。

  适应极端环境的晶振技术创新

  随着航天探索、深海探测、极地科考等活动的不断深入,对能够适应极端环境的晶振需求日益增长。未来,晶振技术将在适应极端温度、高压、强辐射等环境方面取得更多创新。例如,研发能够在-200℃以下极寒环境或500℃以上高温环境中稳定工作的晶振;开发具有更强抗辐射能力的晶振,以满足太空环境下的应用需求。通过材料创新、结构优化和封装技术改进等手段,使晶振能够在各种极端环境下保持稳定的频率输出。

  与新兴技术融合推动晶振性能提升

  新兴技术如人工智能、物联网、量子计算等的快速发展,也将为晶振频率稳定性技术的提升带来新的机遇。在物联网应用中,大量设备需要高精度的时间同步和频率基准,通过与物联网技术融合,晶振可以实现远程监测和自动校准,提高其在复杂网络环境下的频率稳定性。人工智能技术可以用于晶振的故障预测和诊断,通过对晶振运行数据的分析,提前发现潜在的频率稳定性问题,并采取相应措施进行预防和修复。在量子计算领域,对高精度时钟信号的需求也将推动晶振技术向更高精度和稳定性方向发展,促进晶振与量子技术的交叉融合创新。

  晶振频率稳定性作为电子设备性能和可靠性的核心竞争力,在5G基站、航天设备等众多关键领域发挥着不可替代的重要作用。从5G通信对高精度频率同步的严苛要求,到航天环境对晶振极端性能的挑战,都凸显了晶振频率稳定性的关键地位。通过深入分析影响晶振频率稳定性的温度、电压、机械振动、电磁干扰等因素,并采取合理选择晶振类型、温度补偿、稳定供电、隔离外部干扰等一系列有效措施,可以显著提高晶振的频率稳定性,满足不同领域的应用需求。展望未来,随着科技的持续进步,晶振频率稳定性技术将朝着更高精度、更强环境适应性以及与新兴技术深度融合的方向不断发展,为推动各领域技术创新和产业升级提供坚实支撑。


(备注:文章来源于网络,信息仅供参考,不代表本网站观点,如有侵权请联系删除!)
