芯力特：SIT1169Q Mini SBC 应用概述

发布时间：2025-08-06 16:14
作者：AMEYA360
来源：芯力特
阅读量：141

　　1Mini SBC简介

　　Mini SBC (Mini System Basis Chip) 是一种小型化的系统基础芯片。SIT1169Q系列产品集成了两路LDO，VCC1具有3.3V或5V输出电压、250mA输出电流能力，支持外部PNP晶体管扩展辅助散热，防止器件过热，提高SBC在高温或大功率负载下工作能力，主要用于微控制器系统供电。VCC2/VEXT具有5V输出电压、100mA输出电流的能力(VEXT具备离板供电能力)。集成了高速CAN收发器，可支持5Mbps的CAN FD通信。集成了独立看门狗电路，支持超时模式、窗口模式以及自动模式。集成了系统管理模块，支持SPI接口，支持LIMP(跛行输出)、支持局域网络管理功能(Partial Network)，支持双向复位管理功能。

　　其具有尺寸小巧、功能集成度高、超低功耗、可靠性高及灵活性强等特点，支持汽车电子、工业控制、物联网、网络通信等各类领域。SIT1169Q内部功能框图如图1-1所示。

芯力特：SIT1169Q Mini SBC 应用概述

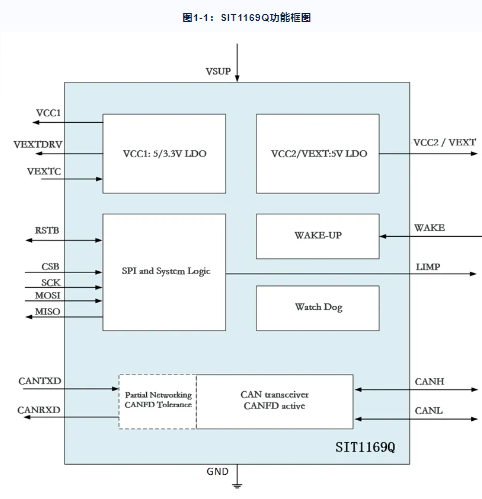

　　图1-1：SIT1169Q功能框图

　　02SIT1169Q的功能及特点

　　SIT1169Q是芯力特研发的集成了双路LDO、CAN FD 收发器、看门狗、系统管理等模块的小型化的系统基础芯片，主要功能有：

　　符合ISO11898-2:2016标准;

　　符合AEC-Q100车规级产品认证;

　　工作结温，-40℃ 至 +150℃;

　　支持VCC1 LDO 3.3V/5V输出可选，可提供高达 250mA电流，支持外置PNP扩展，精度为±2%;

　　支持VCC2/VEXT LDO5V输出100mA，VCC2可用于CAN或外部传感器供电,VEXT可支持离板供电。

　　拥有超低功耗睡眠模式以及待机模式，支持远程唤醒功能(支持CAN局部网络管理)以及本地唤醒功能，可通过SPI获取唤醒源;

　　支持5Mbit/s的CAN FD数据传输;

　　内置看门狗，支持超时模式、窗口模式以及自动模式;

　　支持LIMP(跛行输出)，可通过SPI读取错误事件、系统事件;

　　支持过温警告和关闭;

　　内置MTP，支持用户进行可选功能配置，循环寿命超过200次;

　　支持双向复位管理;

　　总线端口±58V耐压;

　　DFN20 3.5mm*5.5mm封装，具有改进的自动光学检测(AOI)能力;

　　03SIT1169Q封装及引脚功能

　　SIT1169Q封装对应的引脚功能如下图2-1及表1-1所示。

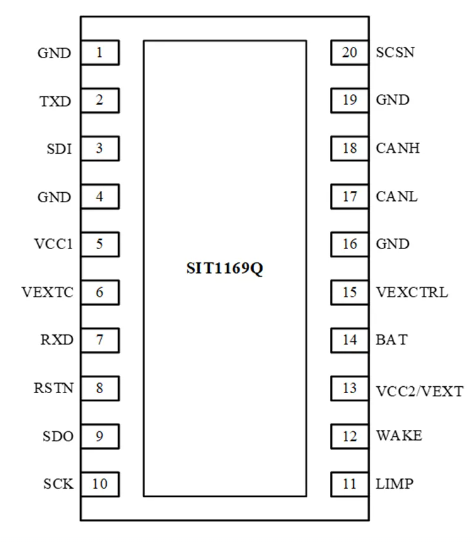

　　图2-1：SIT1169Q引脚定义及功能

芯力特：SIT1169Q Mini SBC 应用概述

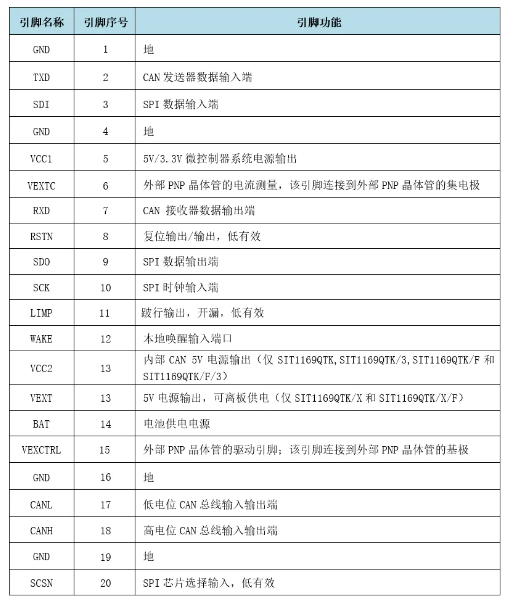

　　表1-1 SIT1169Q引脚功能

芯力特：SIT1169Q Mini SBC 应用概述

　　04

　　SIT1169Q典型应用系统

芯力特：SIT1169Q Mini SBC 应用概述

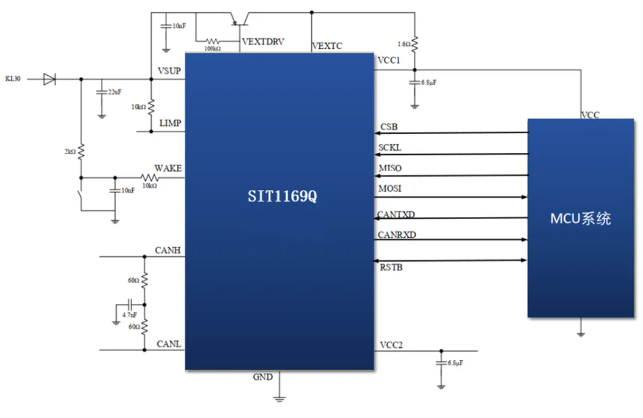

　　图3-1：SIT1169Q典型应用系统框图

（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
