力芯微推出16V/200mA低功耗LDO ET7H2XX系列

发布时间：2025-08-11 14:20
作者：AMEYA360
来源：力芯微
阅读量：778

　　产品概述

　　随着现代智能化的发展，智能化设备对于电源的要求越来越高，并且有高压电源输入，功耗较低，抗干扰较强的要求，故对低功耗高压LDO芯片的需求日益增高。

　　力芯微推出一系列低功耗低压差线性稳压器ET7H2XX，静态电流30µA，输出电流200mA，采用先进的CMOS工艺和PMOSFET传输器件，具备低噪声、低压差、低静态电流等多种优势特性，适用于对功耗要求严格的便携式设备，以及对电源稳定性和瞬态响应有较高要求的无线通讯等领域。

　　产品特性

　　输入电压范围：2.5V - 16V

　　固定输出电压：1.2V，1.8V

　　静态电流：30µA

　　Dropout典型值：

　　在负载200mA且输出电压为1.2V时为1000mV

　　Dropout典型值：

　　在负载200mA且输出电压为1.8V时为680mV

　　短路电流：100mA

　　出色的负载/电源瞬态响应

　　电压调整率：0.01%/V

　　多种封装形式：

　　SOT89-3;SOT23-5;SOT23-3;DFN4(1×1)

　　管脚定义

力芯微推出16V/200mA低功耗LDO ET7H2XX系列

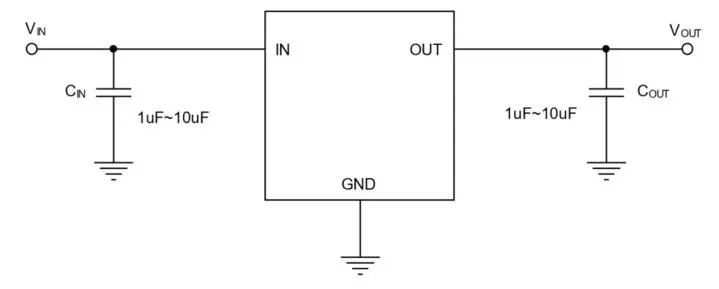

　　典型应用

力芯微推出16V/200mA低功耗LDO ET7H2XX系列


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
