海凌科DIY型电源型模块

　　在各类电子设备设计日趋小型化的今天，电源模块的尺寸与性能往往成为产品整体设计的关键制约因素。深圳市海凌科电子推出的LS DIY型AC-DC模块电源，以其超小型、高效率、宽电压输入等核心优势，为空间受限的应用场景提供了理想的电源解决方案。

　　一、产品概述

　　LS DIY型电源是海凌科专为客户打造的小型化裸板式绿色模块电源，具备交直流两用、输入范围宽、高隔离、低功耗等特性。10W规格外壳尺寸仅为29.5×20.1×10mm，堪称业内最小体积之一，非常适合对安装空间有严格限制的设备。

海凌科DIY型电源型模块

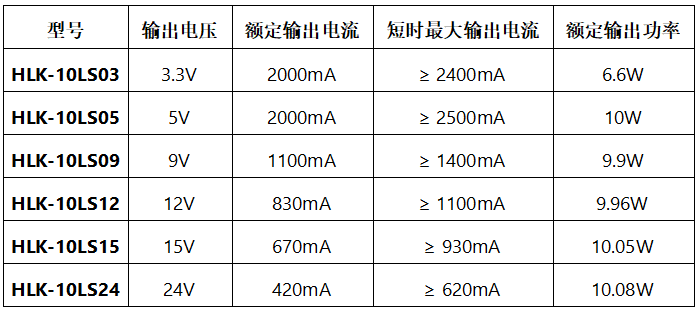

　　10w系列提供多种输出电压型号，包括：

海凌科DIY型电源型模块

　　当然，我们还为大家准备了3W和5W的不同规格供大家选择，这两个规格尺寸更小，仅为26.4×15.5×10mm和26.4×17.5×10mm。

　　二、产品亮点

　　1.超小体积，超高密度

　　采用超薄设计，体积小巧，功率密度高，其3W系类外壳尺寸仅为26.4×15.5×10mm，轻松嵌入各类紧凑设备。

　　2.全球电压输入，交直流两用

　　支持85~265VAC或120~350VDC输入，适应多种供电环境。

　　3.低功耗、高效率

　　空载损耗<0.1W，满载效率最高可达85%以上，节能环保。

　　4.安全隔离，可靠性高

　　输入输出之间耐压高达3000VAC，具备短路、过流保护功能，并可自动恢复。满足 UL、CE 要求;产品设计满足 EMC 及安规测试要求

　　5.低纹波噪声，输出稳定

　　纹波噪声控制在100mVp-p以内，保障后端电路稳定运行。

　　6.长寿命设计

　　MTBF≥10万小时，支持连续高强度工作，适用于工业级应用。

　　三、电气性能

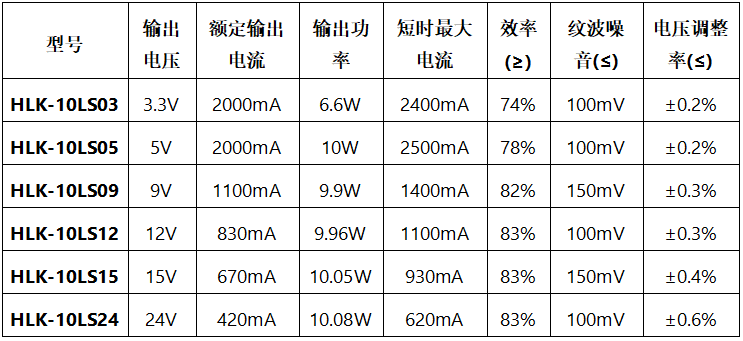

　　这里给大家列举10W系列的主要电气性能参考

海凌科DIY型电源型模块

　　表格说明与共同特性：

　　·测试条件：上述效率数据均在输出满载、输入电压为230Vac的条件下测得。纹波噪音的测试带宽为20MHz，负载端并10uF 和 0.1uF 电容进行测试。

　　·输入特性：全系列支持85-265Vac或120-350Vdc的宽范围输入。

　　·保护功能：全系列均具备输出过流保护(110%-150%)和输出短路保护(自恢复)功能。

　　·工作温度：-25℃至+60℃，适应恶劣环境。

　　设计支持：

　　海凌科提供完整的典型应用电路参考，包括输入保险丝、压敏电阻、安规电容、共模电感等必备保护与滤波器件。用户可根据实际EMC需求灵活调整，轻松通过UL、CE等认证。

　　四、应用场景

　　LS DIY型电源凭借其独特的产品特性，在多个领域展现出广泛的应用前景：

　　1. 智能家居与物联网设备

　　·智能插座/开关：小巧体积便于嵌入标准86盒

　　·智能网关/中继器：宽电压输入适应不同地区电网波动

　　·传感器节点：低功耗特性延长设备待机时间

　　·智能照明控制器：高隔离保障用户安全

　　2. 工业控制与自动化

　　·PLC模块扩展电源：小体积满足模块化设计需求

　　·工业传感器与变送器：适应-25℃至+60℃宽温工作环境

　　·HMI人机界面辅助供电：稳定输出保障显示质量

　　·电机驱动控制板：抗干扰能力强，适应工业环境

　　3. 电力仪器仪表

　　·智能电表/水表：高可靠性确保长期稳定运行

　　·电力监测装置：输入输出高隔离，保障测量精度

　　·继电保护设备：快速响应，过流保护功能完善

　　4. 通讯与网络设备

　　·路由器/交换机模块电源：低纹波噪声减少信号干扰

　　·通讯基站辅助电源：适应恶劣电网环境

　　·网络终端设备：交直流两用，部署灵活

　　5. 其他特殊应用

　　·医疗设备辅助供电：安全隔离，符合安规要求

　　·安防监控设备：宽温工作，适应室外环境

　　·商用显示设备：高效率，减少整机发热

　　应用提示：

　　该系列电源特别适合对体积要求苛刻、EMC要求不高的场合。若应用于电磁兼容恶劣的环境(如工业现场、医疗设备、汽车电子等)，请务必按照规格书推荐添加完整的EMC外围电路，确保系统稳定性和认证通过率。

　　五、总结

　　LS DIY型电源以其极致的体积、可靠的性能、灵活的兼容性，成为小空间、高效率电源设计的优选方案。从智能家居到工业控制，从电力仪表到通讯设备，它都能提供稳定、安全的电源保障，真正实现"小体积，大应用"的产品理念。
