润石科技芯品｜12位16通道，1MSPS AD转换芯片RS1467

Release time：2025-10-31
author：AMEYA360
source：润石科技
reading：242

　　江苏润石科技RS1467是一款12位、16通道的模数转换芯片，基于SAR架构设计，单端输入，最高支持1MSPS的转换速率。

　　RS1467为非同步采样，内部采用高速选择开关选通输入通道，并可软件配置模拟电压信号输入范围0V到VREF或者0V到2 x VREF，工作电压支持2.7V至5.25V，提供串行通信接口，在工业现场数据采集、各种仪器仪表测量设备\分析设备上有着广泛的应用。

润石科技芯品｜12位16通道，1MSPS AD转换芯片RS1467

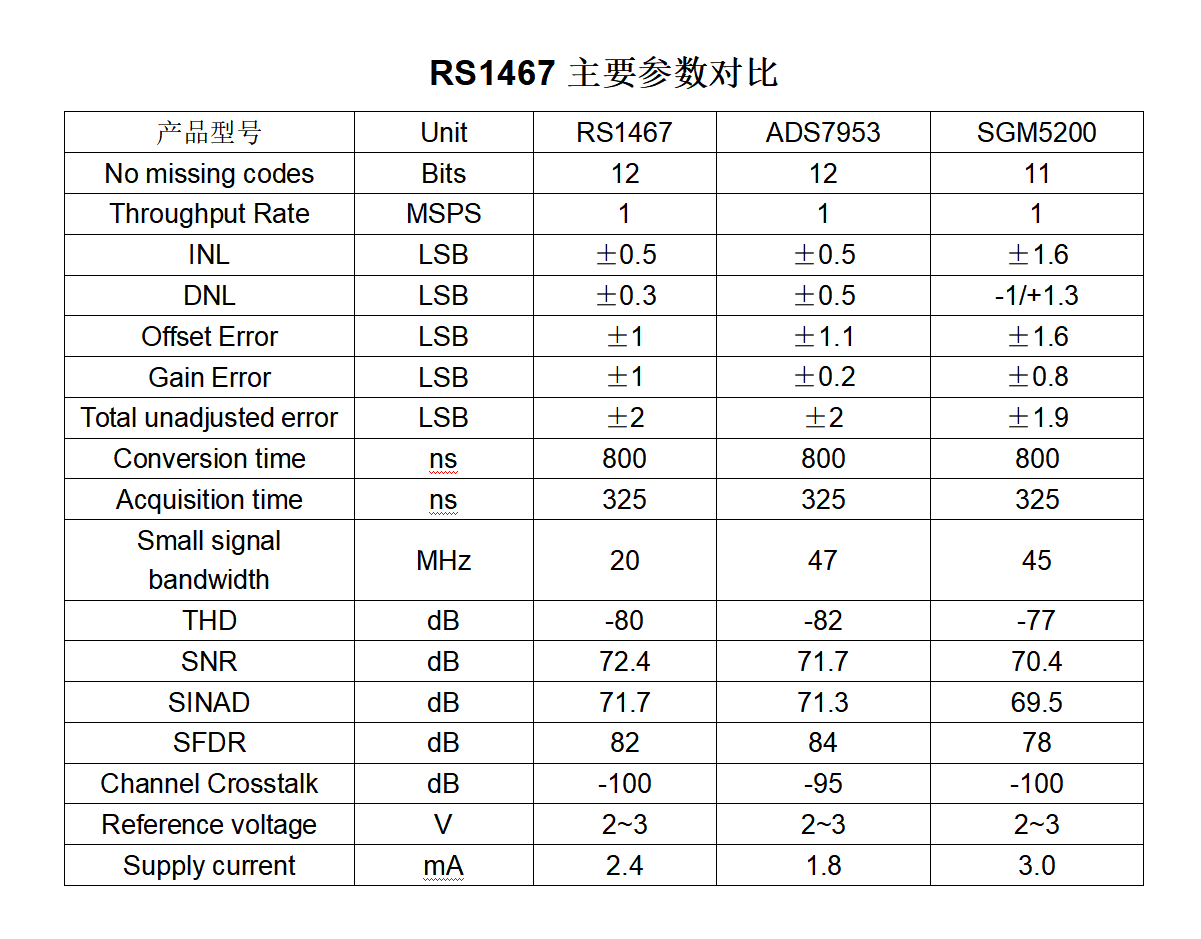

　　RS1467是在ADS7953的参数基础上，基于现有工艺条件、尽可能实现相当的的参数指标，并对部分参数做了优化，以使其能满足更多的应用场景。

　　其主要参数特性如下：

　　Ø 12位/无丢码

　　Ø 转换速率最高1MSPS

　　Ø 零延迟

　　Ø INL：±0.5LSB(Typ)

　　Ø DNL：±0.3LSB(Typ)

　　Ø 通道串扰度-100dB

　　Ø 可软件配置模拟信号输入范围0V~VREF或0V~2VREF

　　Ø 自动或者软件配置选择输入通道

　　Ø 每通道有两个可配置预警电压级别

　　Ø 集成4个可独立配置的GPIO

　　Ø 单电源2.7V~5.25V工作电压，逻辑接口支持1.7V~5.25V

　　Ø 低功耗：

　　2.4mA at 3.3V/1MSPS

　　3.4mA at 5.0V/1MSPS

　　扩展级工业温度范围：-40°C ~ 125°C。

润石科技芯品｜12位16通道，1MSPS AD转换芯片RS1467

　　随着RS1467系列ADC的推出，润石科技SAR架构的ADC已量产7颗，涵盖了12bit、14bit和16bit，进一步丰富了ADC产品线，从而为用户提供更为全面方便的选择：

　　注：RS1430A设计为无流水线延迟，时序完全兼容友商产品;RS1430B设计为有流水线延迟，软件时序稍有不同。

润石科技芯品｜12位16通道，1MSPS AD转换芯片RS1467

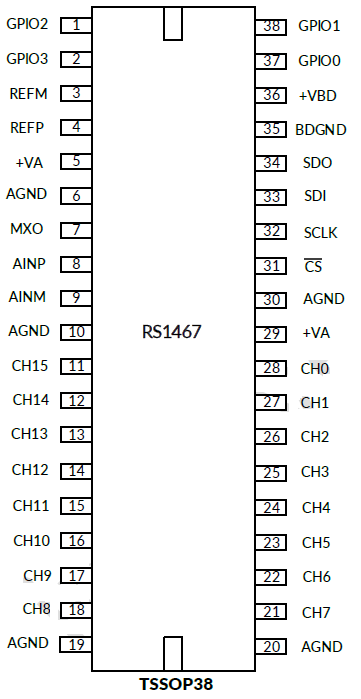

RS1467封装和管脚定义

　　RS1467提供TSSOP38封装，管脚定义和功能完全兼容ADS7953，欢迎各界工程师朋友索样品鉴评测。
