LDO的工作原理以及设计LDO应注意的问题

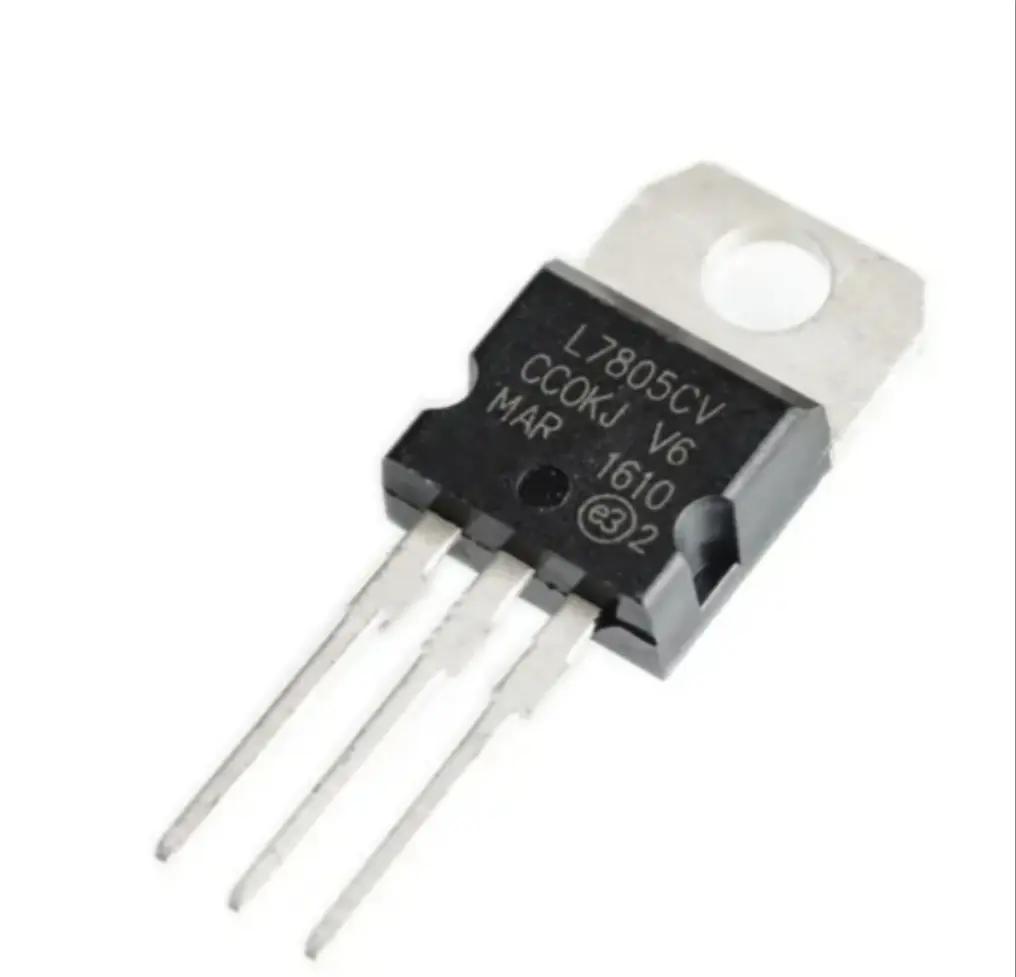

低压差线性稳压器(LDO)是一种常见的电源管理集成电路，用于将不稳定输入电压转换为稳定的输出电压。LDO具有简单的构造和高稳定性，被广泛应用于各种电子设备中，如移动电话、计算机、传感器等领域。
1.LDO的工作原理
LDO的主要功能是通过调节输出端电压来保持一个稳定的电压差(或输出电压)与参考电压之间的比值。其基本工作原理如下：
反馈回路: LDO包含一个反馈回路，其中包括一个误差放大器、一个稳压参考电压源和一个功率晶体管。
比较输入和参考电压: 误差放大器比较输出端的电压与内部的参考电压，并产生误差信号。
控制功率晶体管: 根据误差信号的大小，误差放大器控制功率晶体管的导通或截止，调节输出端的电压以维持稳定的输出电压。
负载调节: LDO在负载变化时能够自动调节输出电压，确保输出端的电压稳定。
2.设计LDO应注意的问题
2.1 输入输出差压
最小输入输出差压: 确保LDO正常工作需要满足最小输入输出差压要求，避免出现失调或不稳定情况。
2.2 稳定性
频率补偿: 正确选择频率补偿元件以确保LDO的稳定性，避免震荡或噪声干扰。
负载容量: 在设计中考虑负载变化对LDO的影响，选择适当的负载电容以提高稳定性。
2.3 温度漂移
热稳定性: 考虑LDO在不同温度下的稳定性，选择具有良好热稳定性的元件和材料。
2.4 功耗和效率
静态功耗: 了解LDO的静态功耗情况，尽量减少功耗以提高效率。
效率优化: 在设计中考虑功率效率，选择合适的电阻值和负载容量以提高效率并减少功耗。
2.5 过压和过流保护
过压保护: 添加过压保护电路以防止输入电压超过规定范围。
过流保护: 集成过流保护电路来保护LDO和负载设备免受过电流损害。
2.6 电磁干扰
EMI滤波: 添加适当的电磁干扰(EMI)滤波器以减少干扰并提高系统稳定性。
2.7 负载调节
负载调节能力: 确保LDO能够快速而准确地调节输出电压以适应不同负载条件。
