　　【新品发布】核芯互联正式推出 CL3494 高速模数转换器——一款14 位、500 MSPS、四通道、JESD204B 接口的高性能ADC。该产品在关键性能指标上全面对标国际主流产品ADI AD9694，为通信、雷达、测试仪器等领域提供高可靠性的国产化替代方案。

　　01

　　产品概述

　　CL3494是一款四通道、14位、500 MSPS的模数转换器(ADC)，内置片内输入缓冲器和采样保持电路，专门针对低功耗、小尺寸和易用性而设计。该器件支持对高达1 GHz的宽带模拟信号进行采样，四个 ADC 核心采用多级差分流水线结构，并集成了输出错误校正逻辑。

　　每对 ADC 数据输出通过交叉开关多路复用器内部连接到两个 DDC(数字下变频器)，每个 DDC 包含最多五个级联信号处理阶段：48位频率变换器、NCO以及最多四个半带抽取滤波器，可显著降低后端 FPGA 的数据处理压力。

　　02

　　核心性能实测数据

　　以下为CL3494 在标准测试条件下的实测交流性能(AVDD1=0.975V, AVDD2=1.8V, AVDD3=2.5V, 500 MSPS, 1.80V p-p差分输入)：

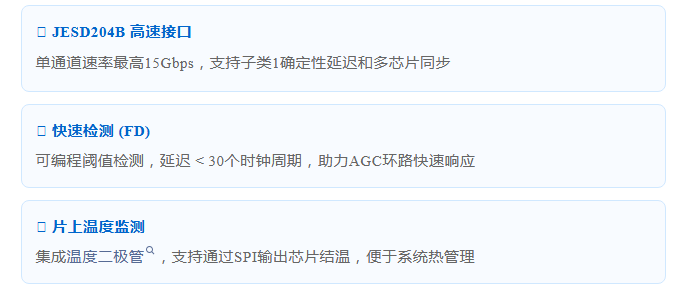

核芯互联丨新品发布 CL3494 ， 14位、500 MSPS、JESD204B接口、四通道模数转换器

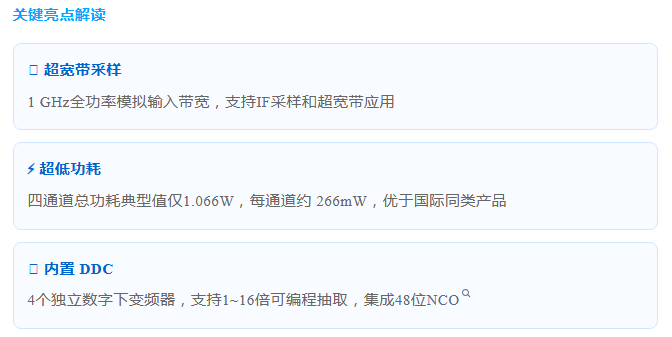

核芯互联丨新品发布 CL3494 ， 14位、500 MSPS、JESD204B接口、四通道模数转换器

核芯互联丨新品发布 CL3494 ， 14位、500 MSPS、JESD204B接口、四通道模数转换器

　　03

　　CL3494 vs AD9694参数对比

　　CL3494在架构设计和性能定位上全面对标 ADIAD9694，以下为两款产品核心参数横向对比：

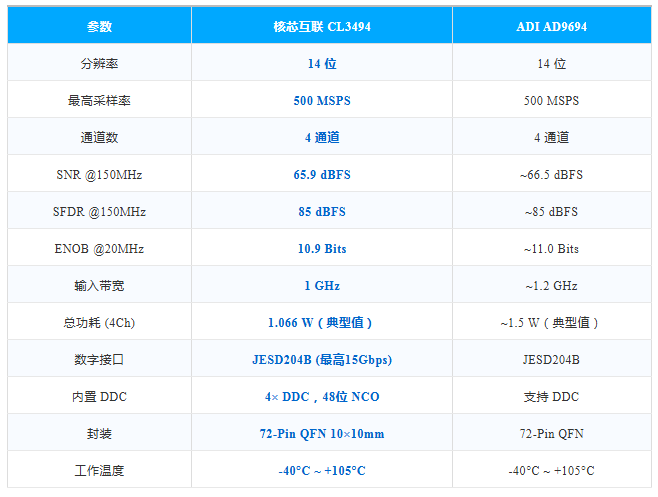

核芯互联丨新品发布 CL3494 ， 14位、500 MSPS、JESD204B接口、四通道模数转换器

　　对比结论：CL3494 在SNR、SFDR、有效位数等核心动态指标上已达到AD9694同等水平;在功耗控制方面表现尤为突出，四通道总功耗典型值低至1.066W，相比国际同类产品具有显著的功耗优势。内置4通道DDC和快速检测功能，可大幅简化系统 FPGA 侧的数字信号处理负担。

　　04

　　典型应用场景

　　CL3494的高性能与低功耗特性，使其广泛适用于以下领域：

核芯互联丨新品发布 CL3494 ， 14位、500 MSPS、JESD204B接口、四通道模数转换器

　　通信多样性多频段接收

　　凭借1 GHz模拟输入带宽和四通道同步采样能力，CL3494 可单芯片实现多频段、多天线同时接收，配合内置 DDC 的灵活频率调谐与抽取功能，完美适配5G 小基站、Massive MIMO等复杂通信架构。

　　雷达与信号情报

　　500 MSPS 采样率与85 dBFS 的SFDR 性能，确保在强干扰环境下仍能捕获微弱目标信号。快速检测输出(FD)可在30 个时钟周期内响应输入过载，为雷达接收链路提供快速AGC 保护。

　　05

　　产品优势总结

　　核芯互联CL3494的发布，标志着国产高速高精度ADC在500MSPS 档位实现了与国际一线产品的同台竞技：

　　性能对标：SNR、SFDR、ENOB等核心指标达到 AD9694 同等水平;

　　功耗领先：四通道总功耗仅 1.066W，优于国际竞品约 30%;

　　高度集成：内置 4 路 DDC、温度传感器、快速检测与 JESD204B 高速接口，外围电路极简;

　　灵活易用：支持 1.44V~2.16V 可编程输入范围，1/2/4/8 可编程时钟分频，SPI 在线配置;

　　全国产供应链：核芯互联自主设计，保障供应链安全与交付稳定。
