上海雷卯丨GB/T 34131-2023深度解读：电化学储能BMS及整机EMC标准技术要点科普

　　引言

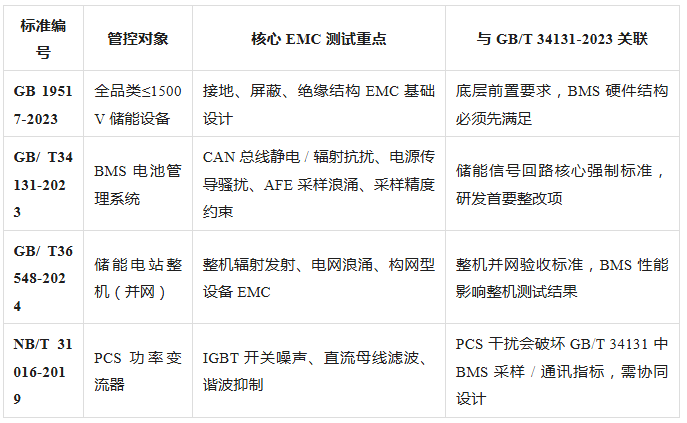

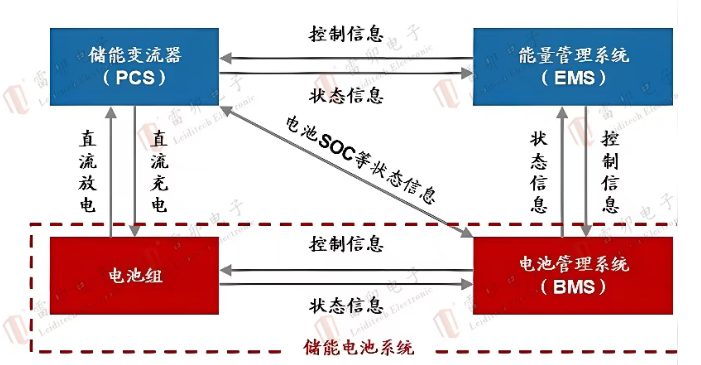

　　电化学储能系统由 BMS 电池管理单元、PCS 功率变流器、储能整机柜体组成，电磁兼容(EMC)性能直接决定电池采样精度、并网稳定性与设备长期运行可靠性。当前储能行业形成了一套分层管控的国标体系，其中GB/T 34131-2023是专门约束 BMS 电磁抗扰与发射指标的核心标准，也是储能研发工程师整改 EMC 测试的首要依据。本文结合 GB 19517-2023 设备基础安全、GB/T 36548-2024 储能电站并网 EMC、NB/T 31016-2019 变流器 PCS 规范，面向研发工程师拆解各标准硬性指标，并配套雷卯电子成熟器件方案、电路设计、实测整改案例，为储能硬件研发提供落地参考。

　　一、 基础底层标准：GB 19517-2023 电气设备安全与 EMC 底层约束

　　GB 19517-2023 是≤1500V 交直流储能设备通用安全规范，所有 BMS、PCS、储能整机都必须先满足本标准的接地、屏蔽、绝缘基础 EMC 设计要求，是 GB/T 34131-2023 落地的前置条件。

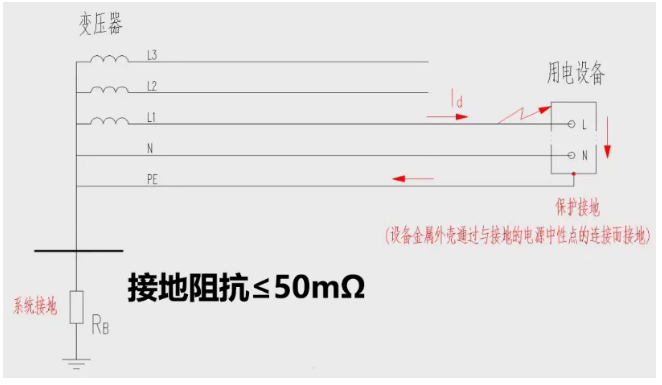

　　●接地与屏蔽：I 类设备强制接地，100kHz 测试下接地阻抗≤50mΩ，IP54 + 防护等级隐含 1GHz 屏蔽效能≥60dB，从结构上抑制共模干扰与电磁泄漏;

　　●绝缘与抗扰：交流 1000V 设备需满足电气间隙≥8mm、爬电距离≥12mm，降低电弧干扰风险。据雷卯 EMC 小哥的项目经验，搭配雷卯 TVS 器件可进一步提升抗扰度，满足标准中 “电磁 / 热 / 振动间接作用” 的约束要求。

　　该标准替代 2009 版后，新增 III 类设备分类，雷卯电子针对 SELV 安全特低电压设备开发了专用EMC防护方案，强化结构完整性的同时优化电磁兼容性。

　　●标准迭代变化：新版新增 III 类 SELV 安全特低电压设备分类，雷卯针对 BMS 低压采样回路开发专属 EMC 防护方案，优化低压信号回路电磁泄露问题，适配 GB/T 34131-2023 中模拟采样端口测试要求。

　　二、GB/T 34131-2023：BMS 的 EMC “硬指标” 与雷卯防护方案

　　GB/T 34131-2023 聚焦电池管理系统，覆盖锂电池、液流电池、氢能配套 BMS，对 CAN 通讯、电源端口、模拟采样端口设置强制 EMC 测试门槛，BMS 采样精度、通讯稳定性全部由本标准约束，也是储能研发整改最频繁的标准：

　　2.1 CAN 总线信号端口强制抗扰测试要求

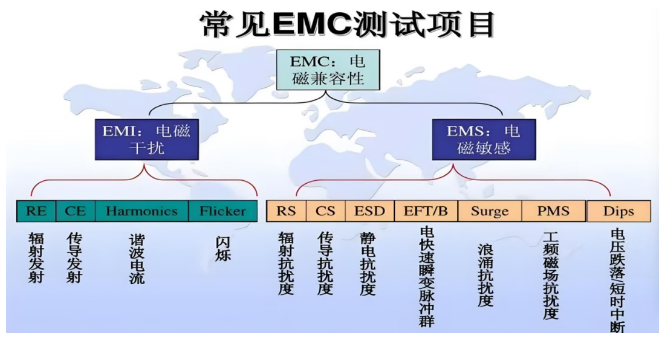

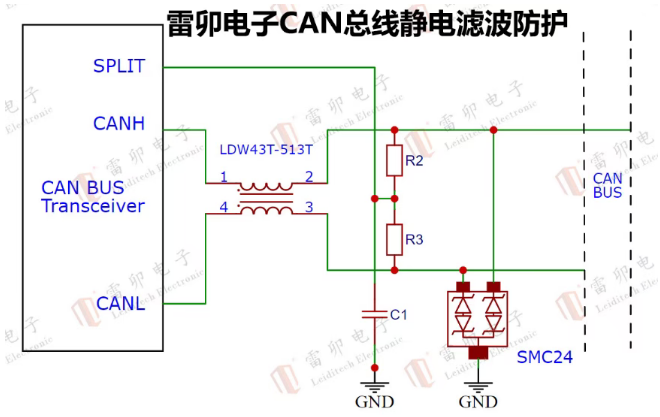

　　·信号端口强制测试：CAN总线需通过 ±8kV 接触放电 + 30V/m 射频辐射(80MHz~2GHz)组合测试。雷卯电子的 SMC24 多路保护器件(电容 < 50pF)搭配雷卯LDW43T -513T共模电感，可确保信号完整性，经雷卯 EMC 实验室验证，该方案满足汽车级 AEC-Q101 认证要求;

　　2.2 供电与模拟采样端口发射、抗扰指标

　　·电源与采样抗扰：电源端口需通过 100kHz~10MHz 传导骚扰测试(限值≤40dBμV)，模拟量输入端口承受 1kV 浪涌冲击。雷卯电子推荐 SMBJ75CA TVS 用于 AFE 模拟前端防护，抗扰后电压 / 电流采样误差≤0.5%，符合标准严苛要求。

　　2.3 标准新增覆盖范围

　　2023版标准扩容，新增液流电池、氢能BMS全套EMC测试条款，不再局限于锂电储能。雷卯EMC工程师深度参与多家储能企业 BMS整改项目，从器件选型、PCB 走线分层两个维度同步优化，快速通过 GB/T 34131-2023 认证。

　　三、GB/T 36548-2024：并网EMC的 “最后一道关卡” 与雷卯测试支持

　　储能电站接入电网前需通过 GB/T 36548-2024 的 EMC 强制验收，雷卯电子为并网测试提供从预测试到整改的全流程服务：

　　·电能质量与辐射：谐波电流需符合 GB/T 14549 二级限值，30MHz~1GHz 射频辐射≤40dBμV/m。雷卯EMC合作实验室可提供 3m 法暗室预测试，通过频谱分析仪定位辐射源，结合雷卯 SMCJ 系列 TVS 与滤波电感方案，有效降低谐波与辐射干扰;

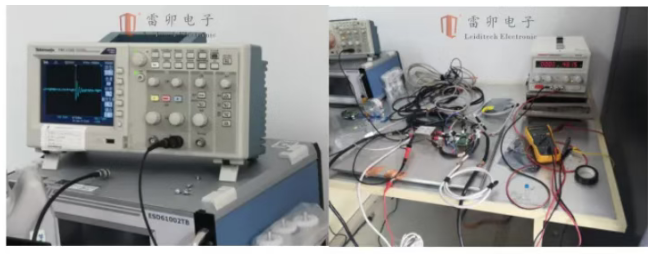

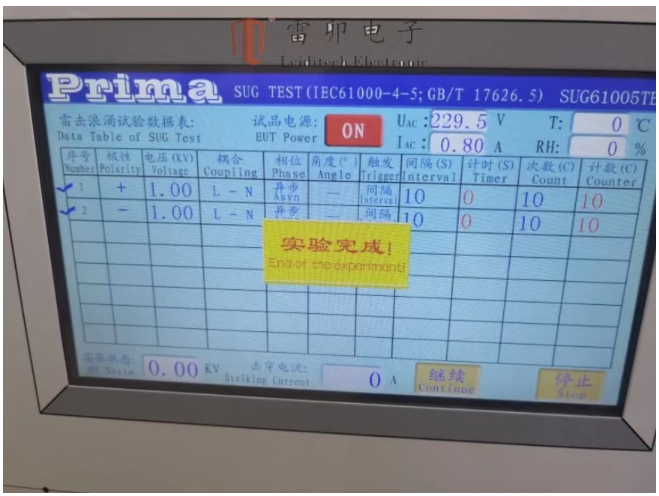

　　·抗扰度实战测试：需通过 30V/m 射频(80MHz~2GHz)、2kV 浪涌抗扰测试。雷卯电子的浪涌发生器(SUG61005TB)可模拟电网瞬态干扰，其工程师团队(含雷卯 EMC 小哥)基于 RTDS 实时仿真技术，帮助客户提前发现抗扰度薄弱点并完成整改。

　　·技术升级：替代 2018 版后，新增构网型储能 EMC 测试要求(如虚拟同步机谐波特性)，测试方法引入 “实时数字仿真(RTDS)+ 实际测试” 联合验证，更贴近电网真实工况。

　　四、NB/T 31016-2019：变流器(PCS)的 EMC “硬约束” 与雷卯优化方案

　　储能变流器(PCS)的 EMC 设计是系统稳定的关键，雷卯电子从器件到系统级提供专业支持：

　　●开关器件控制：IGBT 开关过程 dv/dt≤1000V/μs，雷卯EMC小哥推荐门极驱动电阻与吸收电容组合方案，可有效抑制高频振荡，经实测 dv/dt 控制在 800V/μs 以内;

　　●滤波与辐射控制：直流母线需配置≥1mH 共模电感(100kHz~10MHz 衰减·≥30dB)，雷卯 LDW 系列共模电感搭配 10μF 差模电容，可满足 30MHz~1GHz 频段辐射发射≤40dBμV/m 的要求。

　　针对构网型变流器新增的虚拟阻抗谐波抑制要求，雷卯 EMC 小哥协助客户整改某储能项目，通过优化 PCB 分层与接地拓扑，结合雷卯磁珠元件，使变流器并网时相位同步抗扰度提升30%。

　　五、标准落地：雷卯电子助力 EMC 从 “要求” 到 “实践”的闭环

　　以 T/CNESA 1000-2019《电化学储能系统评价规范》为例，EMC 合规性占评价总分 15%，雷卯电子提供全链条落地支持：

　　●合规性测试：雷卯合作EMC实验室可完成 1.2 倍额定干扰下的系统功能保留率测试(要求≥90%)，通过加速寿命测试验证 EMC 干扰导致的寿命衰减≤5%;

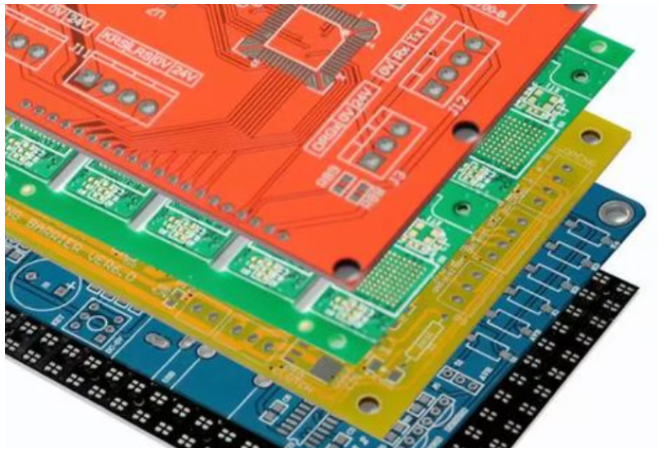

　　●工程化服务：雷卯电子的技术团队提供从 PCB 设计(4层板分层建议)、器件选型(TVS/ESD/ 电感)到整改调试的一站式服务，已助力 20 + 储能项目通过 EMC 验收。

　　从标准解读到方案落地，雷卯电子始终以技术为核心，推动电化学储能行业 EMC 性能升级。
