松下丨电磁波屏蔽膜演示实验：RFID读取验证

发布时间：2026-09-01 13:35
作者：AMEYA360
来源：松下
阅读量：350

松下丨电磁波屏蔽膜演示实验：RFID读取验证

　　RFID正是电磁屏蔽的典型刚需场景：天线无差别辐射信号，极易引发误读、串读，而传统金属屏蔽方案又不透明，难以兼顾可视性需求。

　　本期，我们带来一场RFID读取行为验证演示，看松下透明电磁屏蔽膜如何破解这一难题，让RFID管理更智能、更灵活!

　　验证演示

　　本次演示中，我们将“Banana”和“Candy”两款标签放置于RFID天线上，分别在两种状态下观察读取结果的变化，对比屏蔽膜对读取范围的实际影响：

　　• 直接暴露读取

　　• 用贴有松下透明电磁屏蔽膜的亚克力盒覆盖后再读取

　　实验结果

　　贴有松下透明电磁屏蔽膜的亚克力盒覆盖后再读取

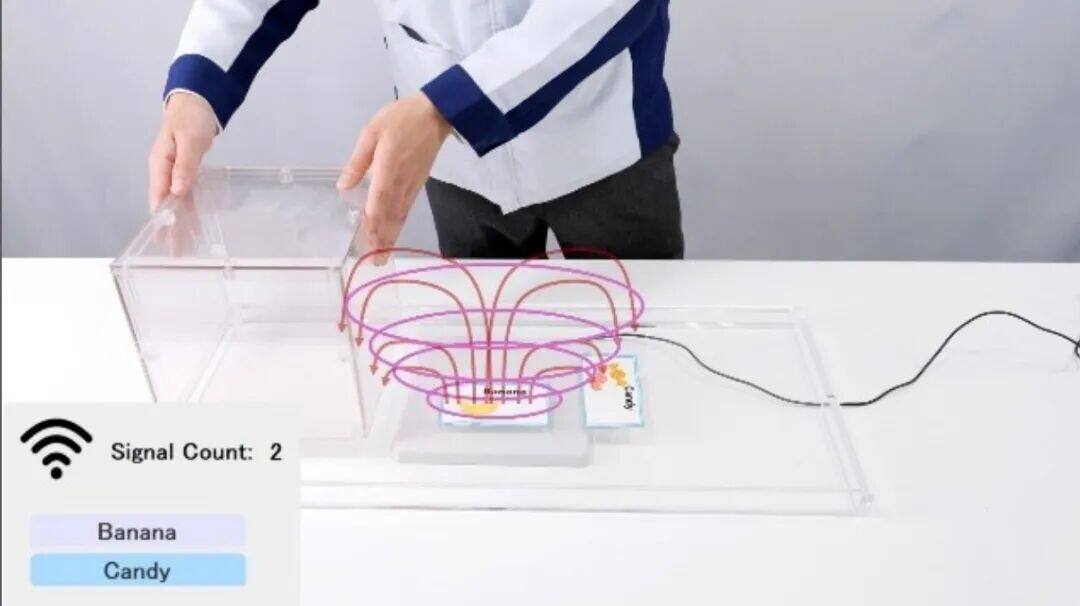

　　• 未覆盖状态：无线电波自由传播，两个标签均被正常读取。

松下丨电磁波屏蔽膜演示实验：RFID读取验证

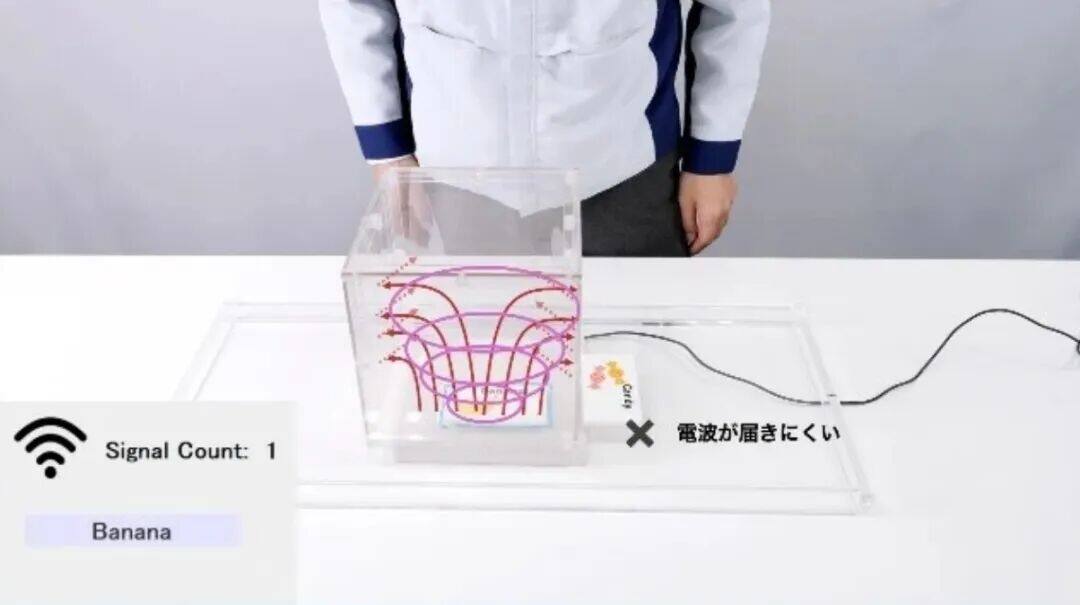

　　• 覆盖状态：Candy标签方向的电波被屏蔽，仅Banana标签可被读取。

松下丨电磁波屏蔽膜演示实验：RFID读取验证

　　实验结论

　　松下透明电磁屏蔽膜通过阻断特定方向的电磁波，实现了对RFID标签读取范围的精准控制。

　　验证环境参考

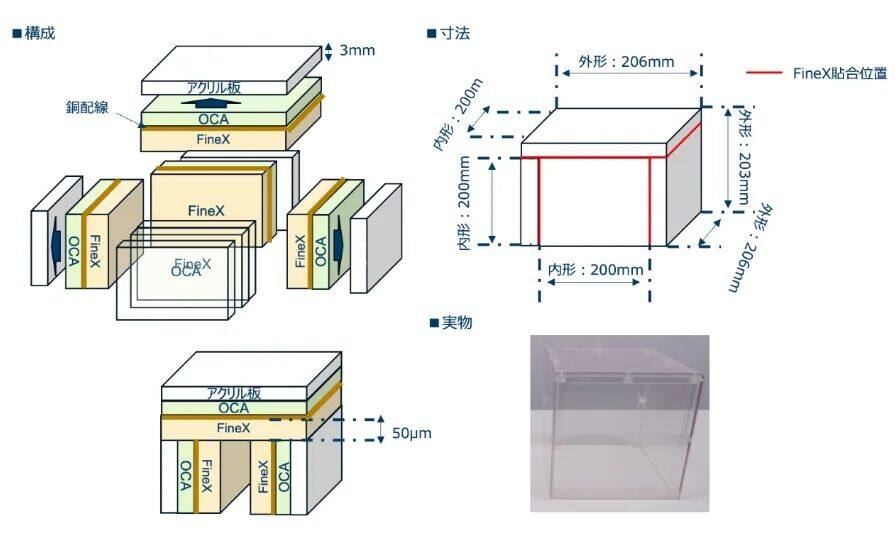

　　本次演示使用的亚克力屏蔽盒结构如下，如需了解详细配置方案或申请样品测试，欢迎联系松下技术团队!

松下丨电磁波屏蔽膜演示实验：RFID读取验证

　　为什么选择

　　松下透明电磁屏蔽膜?

　　01

　　“透明+屏蔽”二合一

　　突破传统材料(ITO、金属网等)的局限，在保持高透光率的同时，实现卓越的电磁波屏蔽性能，确保设备可视性不受影响。

　　02

　　宽频带适配，场景全覆盖

　　支持100kHz~40GHz的广泛频段，无论是低频RFID还是高频无线通信，均可提供稳定屏蔽效果。

　　03

　　灵活加工，轻松集成

　　提供标准尺寸片材及卷材，支持机械切割与贴合，可定制化构建电磁屏蔽盒、隔板等结构，适配不同应用需求。

　　延伸应用

　　松下透明电磁屏蔽膜不仅适用于RFID管理，还可用于：

　　01

　　显示器/监视器

　　抑制内部噪声泄漏，阻断外部干扰，提升触控精准度。

　　02

　　产业机械

　　在设备视窗或保护罩上实现“可视+屏蔽”双重防护。

　　03

　　智能空间管理

　　构建隔离区域，精准管控Wi-Fi、蓝牙等无线信号范围。

　　技术赋能未来，透明守护安全

　　松下透明电磁屏蔽膜，以创新材料科技重新定义电磁管理，助力行业客户在复杂电磁环境中实现高效、可靠的设备运行!

　　

松下丨电磁波屏蔽膜演示实验：RFID读取验证
