　　聚焦高性能模拟芯片和嵌入式处理器的半导体公司——思瑞浦(3PEAK, 股票代码：688536)推出全新并联基准芯片TPR433/TPR434。

　　TPR433/TPR434基于BCD工艺，电压精度0.5%@25°C，可广泛应用于电源、照明、工业设备等领域。

　　TPR433/434产品特性

　　*通过外部电阻可调的输出范围：VREF to 36V

　　*VREF典型值：2.495V

　　*VREF电压精度：0.5%@25°C

　　*低输出噪声

　　*低输出阻抗：0.2Ω

　　*灌电流能力：80mA

　　*工作温度范围：-40℃ to +125℃

　　*封装：SOT23G-3

　　TPR433/434应用

　　并联型基准参考源，其电路应用特点是输出引脚与负载进行并联，应用方法和稳压二极管很相似，但是原理上有比较大的差异。稳压二极管是依靠达到一定电压后齐纳击穿，来稳定输出电压。而并联型基准参考源内部存在带隙基准、运放电路、大电流输出级等电路，与外面的电路或大或小形成一个反馈环路，动态调节吸入电流的大小来达到稳压的目的。两种器件都是靠串联一个分压电阻RS来维持输出电压的稳定，并联型接法的优点是在合理选择外围电路的参数，电路整体可以承受很高的输入电压，也可以灵活配置想要的稳定电压。

　　*由于内部电路正常工作需要最小的工作电流，因此供给芯片的电流建议不小于0.6mA。

　　*由于VREF 管脚直接连接至内部带隙基准电路，需要的最小的灌电流不小于4uA。

　　*VKA 原则上电压不低于2.5V，可以保证电路具有更高的可靠性、稳定性。

　　*器件可以可靠的处于两种工作模式，闭环模式，和“比较器”开环模式。

　　*电路可以通过外部电阻以最小最短环路设计成闭环的模式，如下图，这种方式通过电阻即可配置想要的稳定的输出基准电压。其中：

思瑞浦发布全新并联基准芯片——TPR43x系列产品

　　*电路可以通过外部电路以比较长或者大的环路设计成闭环或直接应用于开环的模式，如下图，这种方式类似于一个与内置基准电压为参考点的比较器应用，给定适当的工作电流，器件具有足够的开环增益去提供足够快的输出响应。若设计成大的环路闭环应用，比如常见的反激开关电源，需注意环路稳定性的确认，以保证电路可靠工作。

思瑞浦发布全新并联基准芯片——TPR43x系列产品

　　TPR433/TPR434以高易用性和高灵活性的产品优势，为电源电路、照明电路，工业设备等应用提供强有力的基准支持。

（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）

上一篇：消息称苹果自研Wi-Fi芯片或无缘iPhone 17

下一篇：电流检测电阻和普通电阻的区别

在线留言询价

相关阅读
专为两线制变送器而生! 思瑞浦全新推出16bit高精度电流输出DAC-TPC2221
行业新闻

专为两线制变送器而生! 思瑞浦全新推出16bit高精度电流输出DAC-TPC2221

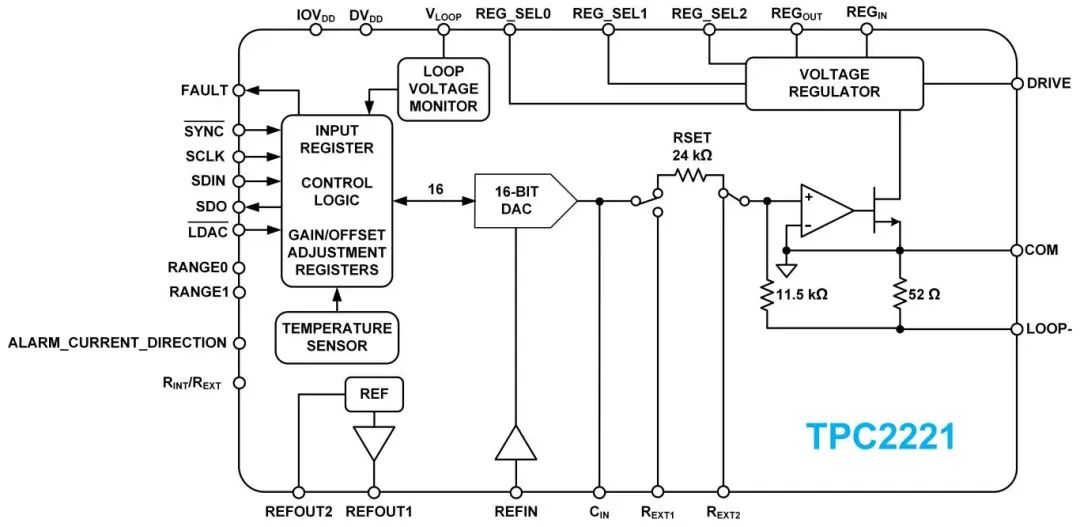

　　聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK(股票代码：688536)推出全新16位数模转换器(DAC)TPC2221。该产品采用串行输入设计，具备4mA-20mA高精度电流输出、完整环路供电实现低功耗运行，可广泛应用于工业自动化控制、变送器、Hart通信领域。　　二线制变送器是通过两根导线同时传输电源和信号的工业仪表。 二线制变送器输出标准信号为电流信号(如4mA~20mA)，24V供电为主，常用于远距离信号传输、本安防爆等场景。TPC2221以较低的功耗、优良的全温精度、高耐压可靠性、高集成度等优势，高度适配二线制变送器的严苛需求。　　TPC2221产品优势　　高精度电流输出　　二线制变送器的精度决定了信号传输的准确性，直接影响控制系统的可靠性。 输出误差通常要求在±0.1%~±0.5%FS(FS为满量程)，高精度场合(如实验室或精密控制)需≤±0.05%FS。　　环路电压为24V，REFIN=REFOUT1，内部NMOS，内部RSET，RLOAD=250Ω条件下测试，经过两点校准测量，消除偏置误差与增益误差，TPC2221的常温精度表现优异，其精度可达到0.005%FSR。　　在LOOP VOLTAGE=24V，REFIN=REFOUT1，外部NMOS，外部RSET(0.05%。2ppm/℃)，RLOAD=250Ω条件下测试，TPC2221的常温精度在0.1%以内;全温精度表现优异，-40℃~85℃下， 输出精度即使未校准也可达到0.12%FSR; 校准后可达0.04%FSR。　　超低静态功耗　　二线制变送器在无信号输出时需较低待机功耗，因为4mA为标准信号下限，整机自身功耗一般控制在3.2mA~3.5mA以下。这对电路中每个功能的功耗都提出了很高的要求。TPC2221在16bit高精度DAC正常工作、开启了内部高精度基准和高压LDO的功能下，自身功耗较低。　　环路电压为24V，工作温度为-40℃~125℃，内部基准开启，同时能够提供3.355mA电流给其它设备供电的条件下，静态电流最大仅为145μA。　　支持多档位线性稳压器输出　　TPC2221内部集成高压线性稳压器，最大输出电流能力7mA，能为智能变送器内的外设元件提供所需的低压电源，可有效节约系统功耗预算，有助于开发高性能、功能丰富的智能变送器。 并且减少了元件总数，有助于缩小二线制变送器的体积，提高系统可靠性。　　通过配置引脚REG_SEL0，REG_SEL1，REG_SEL2可配置多个档位的电压输出(1.8V，2.5V，3.0V，3.3V，5V，9V，12V，20V(可选))： 最高支持输出20V。　　TPC2221可以支持客户在稳压器后级加DC-DC，为变送器内的外设元件供电，即有效节约系统功耗预算，满足二线制变送器整体低功耗设计要求，也有助于在本安防爆场景中满足本质安全标准。 客户在稳压器后级使用DC-DC 场景带来有两个好处：1.降低DC-DC和外围电容的耐压等级;2.降低系统总电流，以放宽对前端传感器、处理器等电路的功耗限制。　　环路电流长线建立(无过冲)　　在环路变送器应用中，需要考虑线缆长度，线缆越长，等效电感越大，在电流建立过程中，会出现过冲现象。下图为TPC2221环路中串接47mH的电感，CIN=168nF条件下的环路电流建立，无过冲。出色的带载能力和阶跃响应，能带大电感的同时，也能保证响应平滑稳定。　　温升性能出色　　环路电压为24V，Loop Current=24mA，此时芯片功耗为0.5033W，TPC2221的温度为46.3℃(TA=25℃)。使用外部NMOS，此时芯片功耗降低为0.2748W，芯片温度38.5℃(TA=25℃)，温升还能在原来基础上降低8℃，为客户减少散热成本。　　TPC2221产品特性　　•内置高精度16bitDAC及电流输出环路，引脚可选NAMUR兼容多种输出范围：　　– 4mA至20mA　　– 3.8mA至21mA　　– 3.2mA至24mA　　•免校准输出误差(Typ.)：　　常温为0.1%FSR以内，全温为0.17%FSR以内 (内部基准，外部RSET，-40℃~125℃)　　•低静态电流：150μA(最大值)　　•片内基准电压温度系数：　　4ppm/°C(典型值)，可以达到分立高精度基准的水平　　•可选稳压器输出(最高可到20V)，支持高耐压环路电压范围：5.5V至60V，大幅提升系统可靠性　　•支持HART通信，温度监测与环路电压监测　　•工作温度范围：−40°C至125°C ，TSSOP-28封装与QFN-32封装(Development)，小封装集成化设计　　TPC2221典型应用　　TPC2221典型应用原理图如下：
2025-06-13 16:24 阅读量：145
灵活配置过流保护！思瑞浦推出电流检测专用比较器TPA170C！
行业新闻

灵活配置过流保护！思瑞浦推出电流检测专用比较器TPA170C！

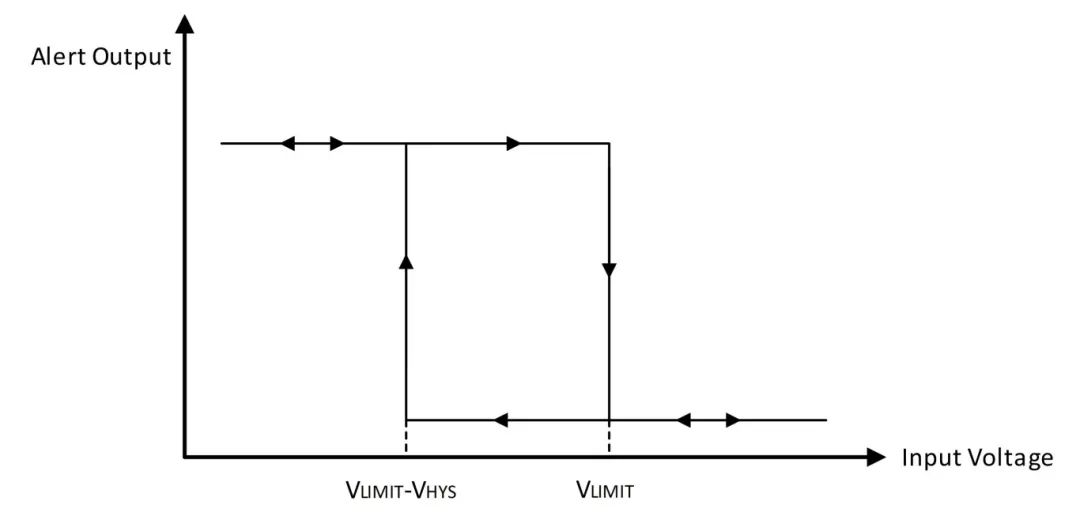

　　聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK (股票代码：688536)推出36V高共模输入电流检测比较器 TPA170C，该产品在-40°C至125°C全温范围内可提供高精度过流保护功能，支持多模式灵活配置，响应时间与迟滞电压可调，可广泛应用于通信设备、服务器及各类电源等过流保护场景。　　TPA170C通过测量分流电阻上产生的电压，并将该电压与设置的阈值电压进行比较，输出高或低电平告警信号，实现过流检测的功能。　　TPA170C产品优势　　可编程阈值与灵活参数配置　　通过单个外部电阻即可设置0mV至250mV的检测阈值(公式为 Vlimit=Rlimit×Ilimit，其中Ilimit固定为20μA)，简化系统设计流程。　　如下图所示，产品提供2mV、4mV、8mV三档迟滞电压(VHYS)选项，有效抑制输出信号抖动，增强系统稳定性;响应时间支持 10μs、50μs、100μs 三档配置，用户可根据实际需求平衡响应速度与抗干扰能力。　　多模式工作机制与开漏输出设计　　Transparent模式：当输入电压低于阈值时自动解除警报，适用于实时监测场景;　　Latch模式：警报状态持续锁定直至手动清除，便于捕捉瞬态过流事件;　　支持微秒级快速启用/禁用切换，开漏输出兼容多种逻辑电平，灵活适配不同系统架构。　　低功耗设计　　工作模式下静态电流最大310µA，待机禁用模式下仅2µA，适合电池供电或低功耗应用。　　TPA170C产品特性　　•宽共模输入电压范围：0V至36V　　•高精度性能：低输入失调电压，典型值180uV;低温漂，典型值1μV/°C　　•输出类型：Open-Drain(开漏输出)　　•使能控制：高电平有效　　•宽温工作范围：-40°C至125°C　　TPA170C典型应用　　在计算机、电信设备、服务器、电源设备及电池充电器等领域，实时监测电源输出电流，在过载或短路时快速切断电路，以保护器件乃至系统安全尤为关键。　　TPA170C凭借高共模输入电压范围(0V～36V)、高精度低温漂特性(1μV/°C)及灵活的配置功能，可满足上述场景的过流保护需求，为系统可靠性提供有力保障;
