川土微电子推出高性能1000M数字隔离器:CA-IS303xT 1.1Gbps、双通道隔离LVDS

发布时间：2025-04-22 15:56
作者：AMEYA360
来源：川土微电子
阅读量：358

　　高性能千兆隔离器重磅发布!川土微电子充分发挥公司在射频与隔离器领域的深厚积累与技术优势，推出高性能1000M数字隔离器:CA-IS303xT 1.1Gbps、双通道隔离LVDS。

       01产品概述

　　CA-IS303xT是隔离低电压差分信号(LVDS)缓冲器，最大工作速率可达1.1Gbps。符合TIA/EIA-644-A LVDS协议，并提供多通道配置。LVDS缓冲器包含了故障保护机制，保证在接收端开路、短路、空闲时，输出为逻辑高。

　　CA-IS303xT提供两种供电方式。VIN可以外接3.3V，器件内部集成的LDO可以将该3.3V转换成2.5V 。或者VIN外接2.5V，则需要将VDD同时接到VIN。两种方式下VDD电压都为2.5V，给器件内部LVDS和数字隔离器电路供电。该产品可提供20脚宽体SOIC封装，支持3750VRMS隔离耐压。

　　02产品特性

　　• 符合EN55032 Class B辐射标准的1.1Gbps 的双通道隔离LVDS缓冲器

　　• 高达3750VRMS隔离耐压

　　• 2.5V/3.3V供电电压

　　• 高共模瞬态抗扰度：大于25 kV/μs

　　• 故障保护：接收端开路、短路、空闲状态下，输出为高

　　• 典型情况下3.5ns传输延迟

　　• 可在1.1Gbps信号速率下保证低信号抖动

　　- 典型情况随机抖动4ps(RMS)

　　- 典型情况1.1Gbps下总抖动(峰峰值)106ps

　　• 电源纹波及毛刺抑制：-80dBc

　　• LVDS端口ESD(IEC61000-4-2)：±7000V

　　• 宽体20脚SOIC封装

　　• 温度范围：–40°C 至125°C

　　03典型应用

　　• 通信设备

　　• 视频数据隔离传输

　　• 工业高速模拟前端模块

　　• 工业高速串行信号链通信模块

　　04应用图

　　隔离模拟前端应用示例(用CA-IS3030T隔离ADC)：

川土微电子推出高性能1000M数字隔离器:CA-IS303xT 1.1Gbps、双通道隔离LVDS

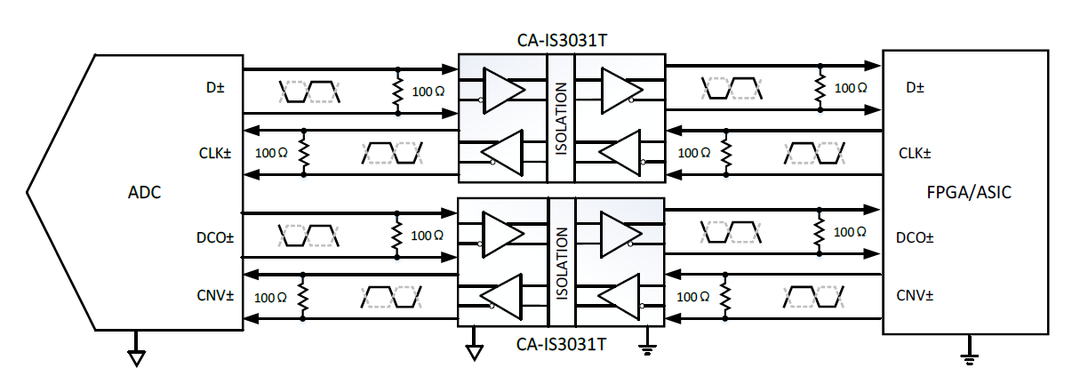

　　隔离模拟前端应用示例(用CA-IS3031T隔离ADC)：

川土微电子推出高性能1000M数字隔离器:CA-IS303xT 1.1Gbps、双通道隔离LVDS


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
