原理图和PCB设计常见错误速查清单

Release time：2025-05-13
author：AMEYA360
source：网络
reading：162

　　在电子设计领域，原理图和PCB设计是产品开发的基石，但设计过程中难免遇到各种问题，若不及时排查可能影响电路板的性能及可靠性，本文将列出原理图和PCB设计中的常见错误，整理成一份实用的速查清单，以供参考。

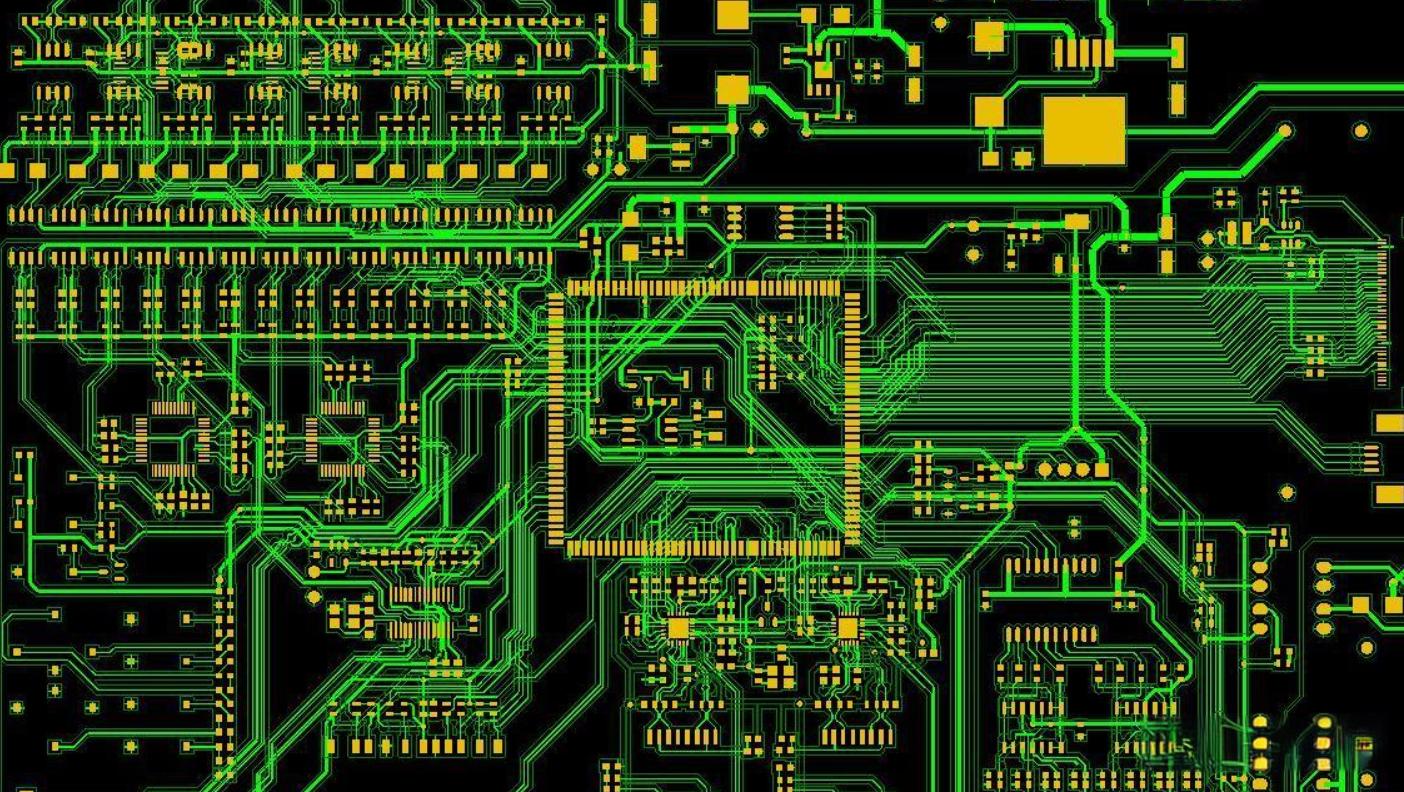

原理图和PCB设计常见错误速查清单

　　01原理图设计常见错误

　　① ERC报告管脚没有接入信号

　　创建封装时给管脚错误地定义了I/O属性。

　　创建或放置元件时修改了不一致的grid属性，导致管脚与线未连接。

　　创建元件时pin方向反向，连线错误。

　　② 元件跑到图纸界外

　　元件未在元件库图表纸中心创建。

　　③ 工程文件网络表只能部分调入PCB

　　生成netlist时未选择为global。

　　④使用多部分组成的自定义元件时

　　误使用annotate功能。

　　02PCB设计常见错误

　　① 网络载入时报告NODE没有找到

　　原理图中的元件使用了PCB库中没有的封装。

　　原理图中的元件使用了PCB库中名称不一致的封装。

　　原理图中的元件使用了PCB库中pin number不一致的封装。

　　② 打印时无法打印到一页纸上

　　创建PCB库时未设置在原点。

　　PCB板界外有隐藏的字符。

　　③ DRC报告网络被分成几个部分

　　网络未连通，需使用CONNECTEDCOPPER查找。
