上海雷卯电子：消防二总线静电浪涌防护

Release time：2025-05-14
author：AMEYA360
source：上海雷卯电子
reading：306

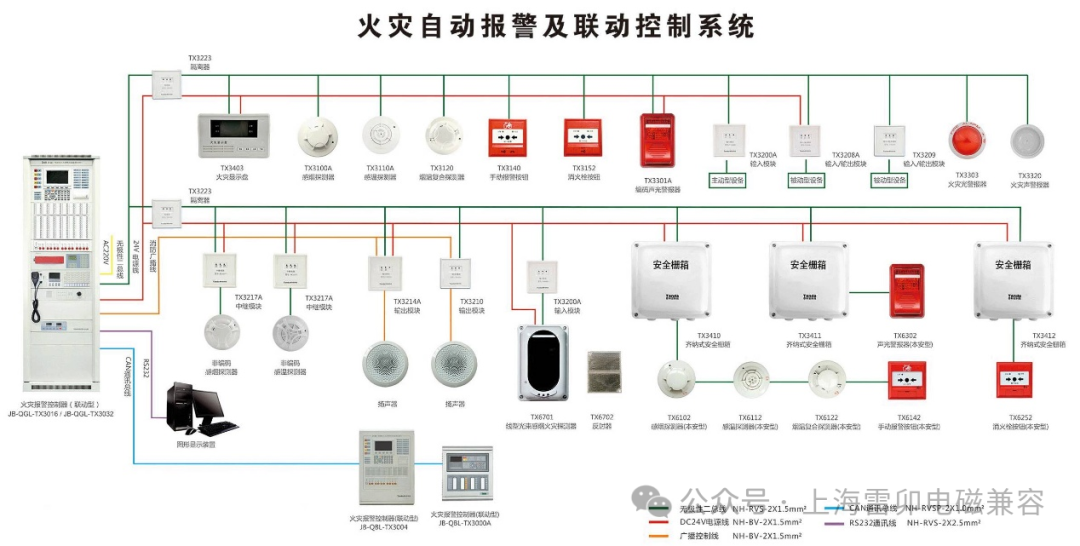

　　火灾自动报警及联动控制系统

上海雷卯电子：消防二总线静电浪涌防护

　　消防二总线是一种双线制通信与供电技术，通过同一对导线实现24V/28V直流供电与数字信号传输，广泛应用于火灾报警控制器与探测器、模块等设备的联网通信。

　　· PowerBus协议：采用低压直流载波+TDMA时分多址技术，将电源与通信信号叠加传输。

　　· 长距离覆盖：理论通信距离可达1500米，支持星型、总线型等拓扑结构。

　　· 低电压供电：24V/28V直流供电，设备功耗低且安全性高。

　　· Modbus兼容性：应用层协议支持Modbus RTU，可直接对接火灾报警控制器。

　　雷卯电子针对消防二总线静电浪涌防护方案

上海雷卯电子：消防二总线静电浪涌防护

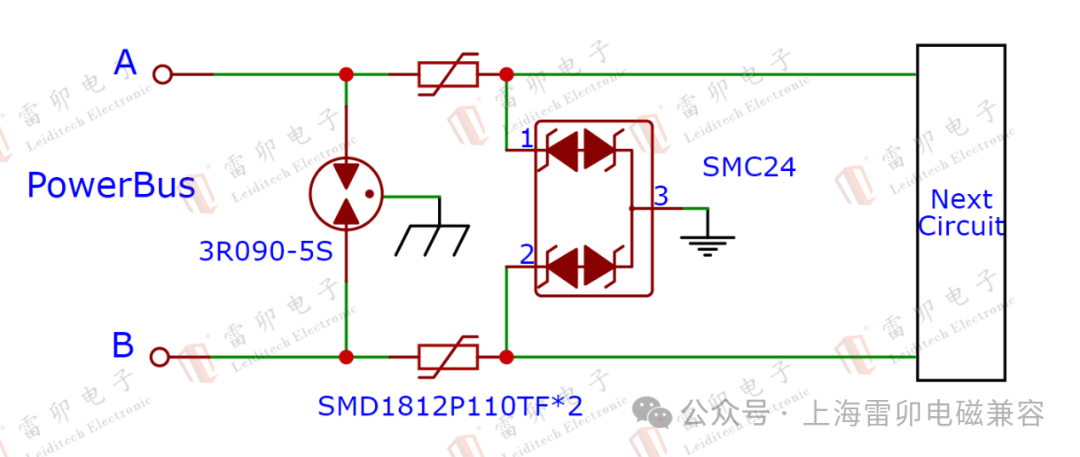

　　针对二总线系统共线供电与通信的特性，雷卯采用GDT陶瓷气体放电管3R090-5S快速导通(纳秒级响应)，泄放浪涌电流;PTC自恢复保险丝SMD1812P110TF-33抑制浪涌电流(如总线短路、设备故障引发的过流)，避免热失效;后级采用SMC 24(24V总线)纳秒级响应，保证信号完整性，满足IEC61000-4-2，ISO10605-2 等级4，接触放电30kV，空气放电30kV。


（"Note: The information presented in this article is gathered from the internet and is provided as a reference for educational purposes. It does not signify the endorsement or standpoint of our website. If you find any content that violates copyright or intellectual property rights, please inform us for prompt removal."）
