安装面积缩小约60%，村田再添微小型贴片型电感器

发布时间：2025-05-14 13:04
作者：AMEYA360
来源：村田
阅读量：361

　　株式会社村田制作所已于2025年4月启动高频片状电感器“LQP01HV系列”的量产，本产品为微小型0201尺寸(0.25×0.125mm)贴片型电感器，具有业界领先的Q特性。

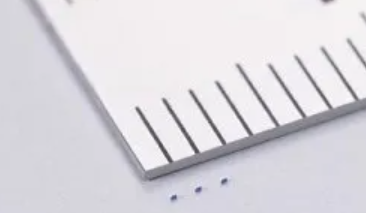

安装面积缩小约60%，村田再添微小型贴片型电感器

　　近年来，随着智能手机等小型移动设备RF电路越来越多功能和高性能，电子元件的安装数量和空间也在不断缩小。此外，随着移动设备内部电池占用面积不断增加，不得不在有限的空间内配置RF电路。因此，对于既能实现高密度集成的小型化设计，又能兼顾低损耗电路的高Q特性的产品需求日益增长。

　　为此，村田基于自主研发的材料技术与新型精细加工技术，优化设计开发了本产品。

　　该产品在0201尺寸下，实现了与现有产品0402尺寸电感器“LQP02TQ系列”相同的Q特性。相较于0402尺寸，本产品的安装面积缩小约60%。此外，0201尺寸还实现了行业领先的Q特性。

　　主要特点

　　产品名称LQP01HV_02系列

　　尺寸(㎜)0.25×0.125×0.20

　　电感值范围0.3~16nH

　　工作温度范围-40～105℃

　　村田今后将继续作为科技指引者，致力于高质量与小型化产品的开发，助力更加小型化和高性能的电子设备的发展与升级。
