原边反馈、内置100V/1.5A MOS！思瑞浦发布反激式转换器TPQ5180Q
聚焦高性能模拟与数模混合产品的供应商思瑞浦3PEAK(股票代码：688536)推出75V输入、原边反馈模式、内部集成100V/1.5A功率开关的反激式转换器。该产品大大简化了反激电源设计，无需光耦合器或变压器辅助绕组即可进行VOUT稳压输出，可广泛应用于空压控制器、OBC等领域给IGBT或SiC驱动供电，以及BMS、PLC等领域低压侧隔离供电。
01TPQ5180Q产品优势
无需光耦合器或变压器辅助绕组
隔离输出电压从初级侧反激电压采样，无需光耦合器、电压基准或变压器的第三绕组来调节输出电压，仅需在SW与FB之间跨接一个反馈电阻。高度集成带来了简单、可靠且高密度的设计，仅有一个元件跨越隔离屏障。

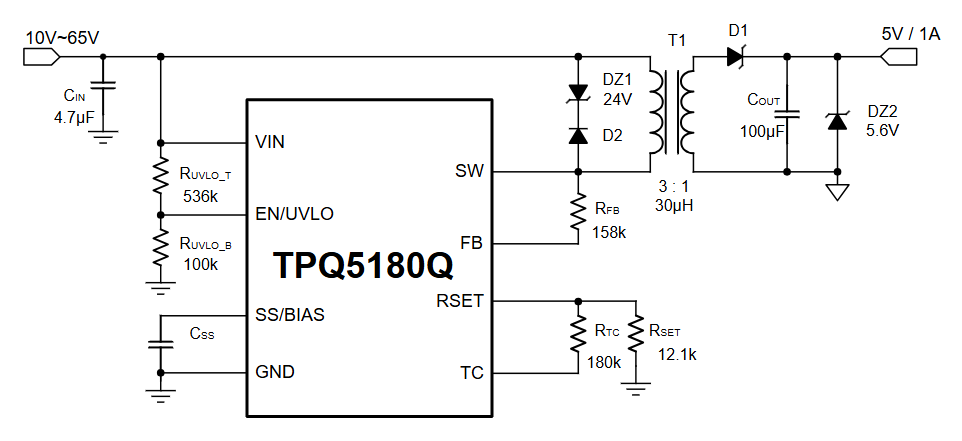

典型应用电路
BCM模式下(重载)准谐振开关
(BCM)开关实现了紧凑的磁性解决方案，并具有优于±1.5%的负载和线路调节性能。在重负载时以边界导通模式(BCM)运行。当次级绕组中的电流降至零时，功率 MOSFET 导通。大限度减小开关损耗，提高工作效率。当初级峰值电流达到由内部误差放大器输出所决定的水平时，MOSFET 关断。随着负载减小，频率升高以维持 BCM 运行。
高输出精度
TPQ5180Q采用独特的热补偿电路，根据反激二极管正向电压降的热系数调整反馈设定点。即使在次级电流有效为零时测量输出电压，仍然存在与反激二极管相关的非零正向电压降。可选电阻RTC通过抵消输出回路二极管压降的热系数来提高输出电压的精度。不同负载电流情况下输出电压曲线，输出精度可控制在±1.5%以内。
高工作效率
不同负载电流情况下效率曲线，正常带载情况下效率可达80%以上。
高CMTI能力
碳化硅(SiC)在牵引逆变器等大功率逆变设计中的使用显著增加。SiC逆变器可以产生大于100V/ns的高瞬态电压(dv/dt)信号， 如下左图所示提出的CMTI解决方法。它引入了一个与RFB串联的电阻器(R1)，以及一个放置在两个反馈电阻器和VIN引脚连接处的陶瓷电容器(C1)。电阻电容形成低通滤波器，衰减CMT电流对RFB 100µA工作电流的影响。
低静态电流

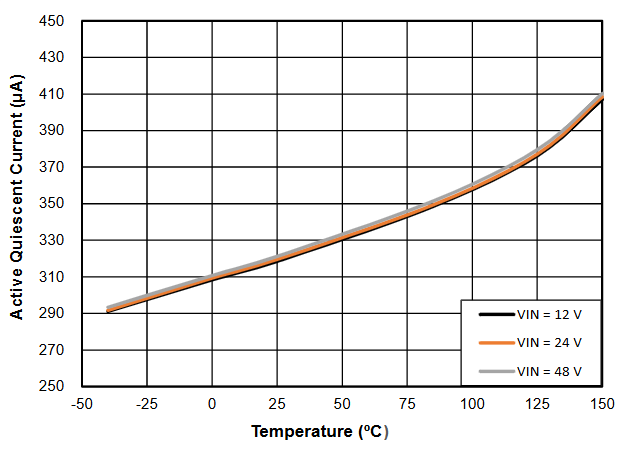

Active模式下静态电流VS温度
02TPQ5180Q产品特性
•100V1.5A内部开关，车规和工规版本均可提供
•±1.5%的总输出稳压精度，可选VOUT温度补偿
•6ms内部软启动或可编程软启动
•打嗝模式过流故障保护
•具有–40°C至+150°C的结温范围
•无需光耦合器或变压器辅助绕组即可进行VOUT稳压
•内部环路补偿
•重负载情况下，可在边界导电模式 (BCM) 下实现准谐振开关
03TPQ5180Q典型应用
空调压缩机控制器多路隔离电源应用，给驱动上桥臂、下桥臂、以及控制板供电。TPQ5180支持多路辅助绕组输出，提供较高稳压输出精度。

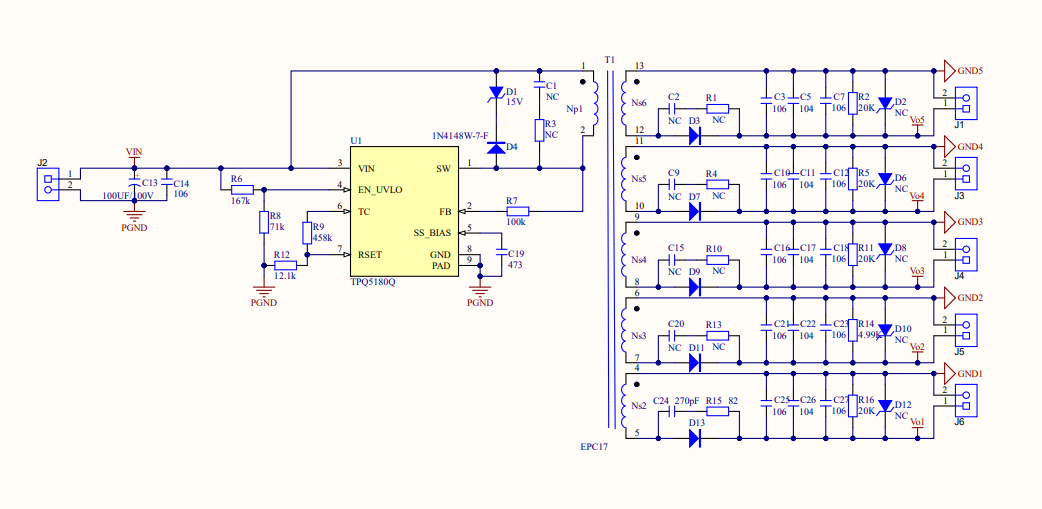

空压控制器反激电源方案
PLC应用反激电源±15V输出方案。TPQ5180原边反馈方式，大大简化电路设计，节省板子面积，很好地满足PLC领域小体积要求。

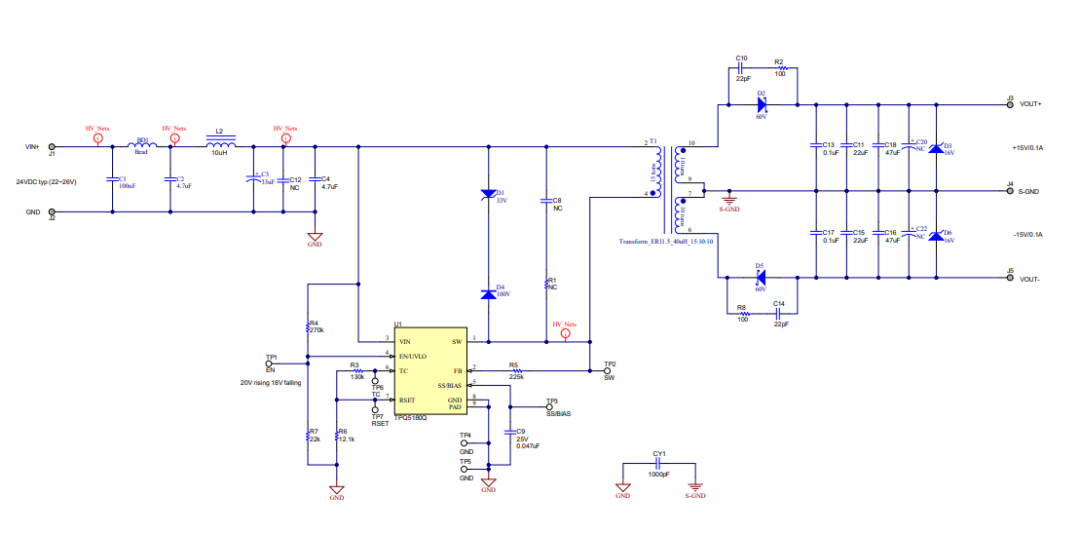

PLC反击电源±15V输出方案
