士兰微：车规级SQ9702/3T H桥驱动器：智能栅极驱动，助力高效电机系统

发布时间：2025-06-10 09:12
作者：AMEYA360
来源：士兰微
阅读量：143

　　SQ9702/3T是一款单通道 H 桥栅极驱动器，驱动四个外部 NMOS，用于驱动双向刷式直流电机。

　　SQ9702/3T具备三种类型控制接口，PH/EN、独立半桥以及PWM。其内部电流采样放大器提供可调的电流控制。其集成的电荷泵可提供 100%占空比支持，而且可用于驱动外部防反电路。

　　独立半桥模式支持半桥共享，能够顺序控制多个直流电机，以达到最大的成本效益。SQ9702/3T具备通过固定关断时间的PWM电流斩波来调节绕组电流的功能。

　　SQ9702/3T采用了智能栅极驱动技术，无需外部栅极驱动器件(包括电阻和稳压管)，同时可为外部 MOS 提供保护。SQ9703T 的死区时间可进行配置，SQ9702T具有固定的死区时间，其用于避免出现共通击穿问题。SQ9702/3T可通过配置压摆率为降低 EMI 带来便利，还可防止发生任何栅极短路问题。此外，SQ9702/3T提供主动和被动下拉功能，可防止任何 dv/dt引起的栅极误导通。

　　特点

　　AEC-Q100，Grade 1：-40°C ~125°C

　　单通道 H 桥栅极驱动，支持 100%PWM 占空比

　　工作电压范围：5.5V~45V

　　三种控制接口选择：PH/EN、独立半桥以及 PWM

　　SQ9703T具有用于配置的串行接口(SPI)

　　智能栅极驱动，压摆率可调

　　支持 1.8V、3.3V 和 5V 的逻辑输入

　　集成 1 路电流采样放大器，SQ9703T的放大器增益可调

　　集成 PWM 电流调节功能

　　低功耗睡眠模式

　　封装：QFN-32-5x5x0.85-0.5

　　内部保护功能

　　▫ 欠压锁定：电源欠压(UVLO)、电荷泵欠压(CPUV)▫ 过流保护(OCP)▫ 栅极驱动器故障(GDF)▫ 热关断(TSD)▫ 故障输出指示(nFAULT)▫ SQ9703T具有过温警告(OTW)▫ SQ9703T具有看门狗故障输出(nWDFLT)

　　SQ9703T原理图

士兰微：车规级SQ9702/3T H桥驱动器：智能栅极驱动，助力高效电机系统

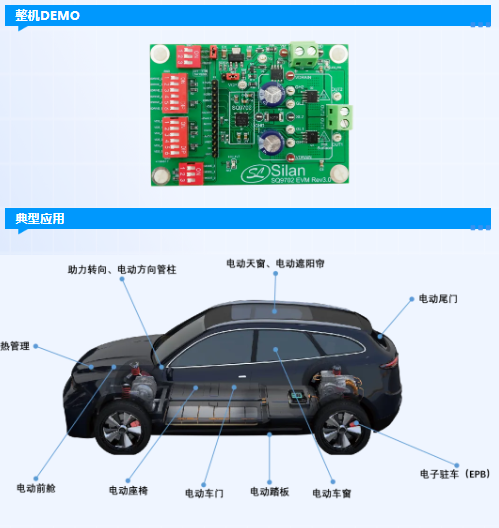

　　整机DEMO

士兰微：车规级SQ9702/3T H桥驱动器：智能栅极驱动，助力高效电机系统
