  光通信是一种利用光波作为载波来传输信息的通信方式。它主要通过在光纤中传输光信号实现,是当今信息社会高速通信网络的基石。随着AI世界的到来,数据通信的距离和速度都大幅提升。对于接收端微弱光信号的检测,需要极低漏电流的开关来做处理。

  针对数据吞吐量的爆发式增长,江苏帝奥微电子股份有限公司(以下简称帝奥微)近期推出国内首款超低漏电(<1nA)的高速开关DIO3749。该开关支持1.8~5.5V宽电压输入范围,-3dB带宽高达2GHz,功耗最大仅1uA。助力稳定,可靠的长距离高速光传输。

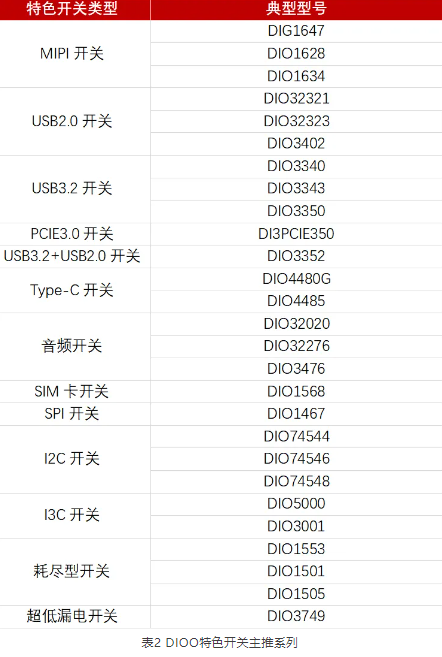

  帝奥微开关系列十分丰富,包含超高速、负压、耗尽型、CSP封装、低功耗、多通道等产品。DIO3749的推出填补了国产开关在超低漏电流领域的空白。

帝奥微:超低漏电的高速开关DIO3749

  DIO3749主要参数和对比

  工作电压范围:1.8V ~ 5.5V

  开关形式:SPDT

  信号侧开启和关断漏电流全温下小于350pA

  -3dB带宽:2GHz

  最大功耗:1uA

  导通电阻平坦度:0.05Ohm

  传输延时:0.25ns

  控制端口逻辑高电平:0.77V,支持1.2V VIO。

  工作温度范围:-40℃~85℃

  封装:SC70-6

帝奥微:超低漏电的高速开关DIO3749

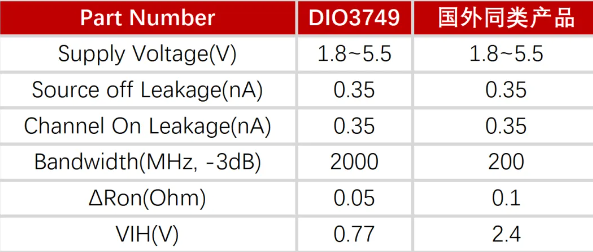

  表1 参数对比

帝奥微:超低漏电的高速开关DIO3749

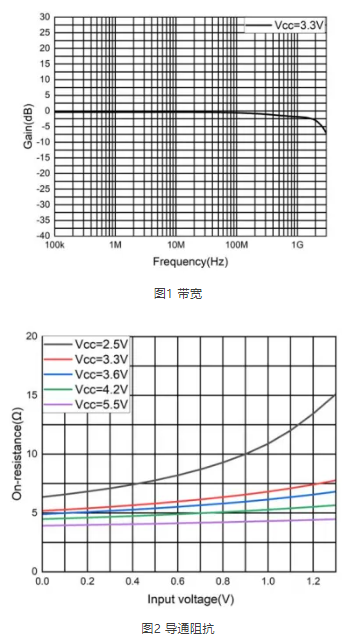

  图1 带宽

  图2 导通阻抗

  DIO3749应用

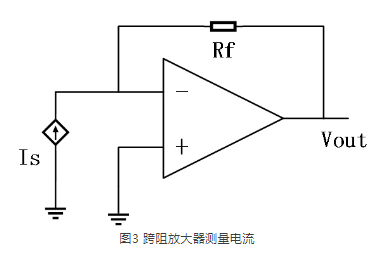

  下图是关于光信号检测的原理图,一个典型的TIA(跨阻放大器)应用。运放的输入端是1个极微小的光信号,由于弱光和强光信号的信号差别很大,所以在应用上需要1个开关来做增益的切换,在弱光时选择大增益,在强光时选择较小的增益保证后级可以正常采样。

帝奥微:超低漏电的高速开关DIO3749

  图3 跨阻放大器测量电流

  DIO3749通过低寄生电容/低漏电的 ESD 设计(已申请设计专利)来保证了超低漏电特性,同时超高的带宽非常适用于光放大/中继器、医疗色谱仪等产品。

  未来,帝奥微将积极布局光通信领域,针对光通信和AI服务器市场,推出一系列开关、模拟前端、高精度运放、大电流小体积POL等产品,通过整体方案有效帮助客户解决传递信号的准确性和能效等问题,让每一束光或电流点亮未来!
