士兰微推出车规智控高精度车灯LED驱动IC-SQ9000

发布时间：2025-06-10 11:02
作者：AMEYA360
来源：士兰微
阅读量：167

　　1.产品概述

　　士兰微SQ9000是一款车规级LED驱动控制器，采用高精度峰值电流控制模式可支持BUCK、BUCK-BOOST、SEPIC、BOOST等拓扑结构的应用。这款控制器具备 4.5V 至 65V 的极宽输入电压范围，支持开关频率外部可设置，以及具备抖频调制技术，展现出卓越的EMI性能。此产品含有全面的保护功能，包括 LED 过流保护、输出过压保护、输出欠压保护、开关管限流保护和热关断保护，确保器件在各种情况下的安全稳定运行。此产品完全符合AEC-Q100 Grade1标准，适用于汽车LED前大灯、逃生指示应急照明以及LED通用照明等。

　　2.SQ9000产品特点

　　基于士兰优异DTI工艺平台自主开发设计——国产方案、自主可控

　　宽输入电压范围4.5V--65V，适用于12V、24V电池系统——宽域适配、应用灵活

　　宽温度范围内可实现±4%高精度LED恒流——全温稳流、精准调控

　　支持模拟调光和PWM调光，可独立控制LED电流——独立控流、双模调光

　　集成P沟道MOSFET驱动，对PWM调光信号实现快速响应——P管直驱、瞬态同步

　　含有全面的保护功能，以及电流监测和故障状态指示——多重防护、状态反馈

　　采用HTSSOP-20带底部散热封装——绿色封装、强化散热

　　3.典型应用原理图

士兰微推出车规智控高精度车灯LED驱动IC-SQ9000

　　4.整机DEMO

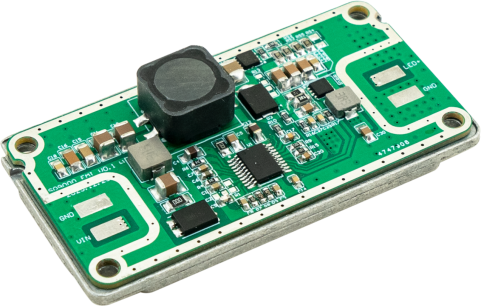

士兰微推出车规智控高精度车灯LED驱动IC-SQ9000

　　5.车灯套片方案士兰其他可选产品

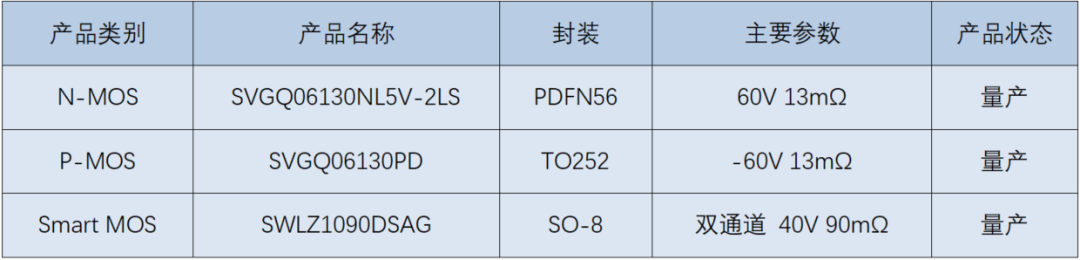

士兰微推出车规智控高精度车灯LED驱动IC-SQ9000
