意法半导体车规多通道可配置开关——L9026

Release time：2025-06-20
author：AMEYA360
source：意法半导体
reading：159

　　随着汽车电子化与集成度不断提升，车内负载种类和数量持续增加，对小电流驱动的需求日益显著。小电流驱动器正是用于精确控制车灯、LED、继电器等各类小负载的关键开关器件。

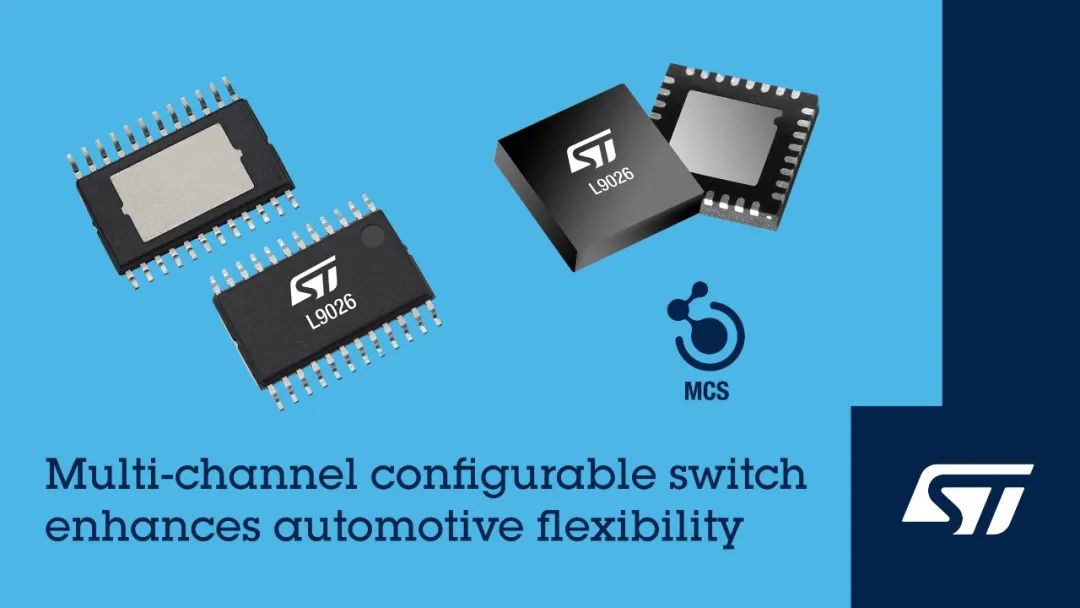

　　意法半导体推出的车规级L9026八通道智能驱动芯片，提供6路可配置高低边输出和2路固定高边输出，支持两种紧凑封装，灵活适配空间受限的汽车应用。其集成的跛行回家模式与额外故障保护输入引脚，提升了系统在控制器故障等情况下的安全性与可靠性。

意法半导体车规多通道可配置开关——L9026

　　L9026应用场景与产品特性

　　L9026广泛适用于车身电子、空调控制、燃油喷射系统等汽车设备，能够驱动多个继电器、电磁阀、LED灯具和阻性负载，并且支持驱动阻性、容性和感性负载。

　　L9026主要功能特点充分体现了它所具备的智能化特性：

　　✦ 包含2路高边驱动和6路高低边可配驱动，客户可以根据自己平台上负载的不同而灵活配置高低边，方便平台化设计;

　　✦ 支持多种驱动输出模式(LED模式/灯泡inrush模式/普通驱动模式/特定频率PWM输出模式等)，以满足不同特性负载的需求;

　　✦ 具备16位SPI接口，支持菊花链连接，与8位SPI设备兼容;

　　✦ 支持3.3V/5V两种不同逻辑电平，基本兼容所有单片机的类型;

　　✦ 提供多种诊断功能(Over Load、Over temperature、Open Load)，更好地保护芯片及系统的安全;

　　✦ 支持Limp home 模式(2路)，满足特定系统应用对Limp home的要求;

　　✦ 兼容ISO26262，能够最高支持系统功能安全等级至ASIL B，满足相关领域对功能安全的要求。

　　其他特性还包括：

　　✦ 最大导通内阻1.5ohm@ Tj=150C;

　　✦ 支持Cranking时最低VBATT电压到3V;

　　✦ 内置2个PWM发生器可以产生特定频率的PWM信号输出;

　　✦ 钳位电压45V(低边配置时)/-16V(高边配置时);

　　✦ 12uA低静态电流。

意法半导体车规多通道可配置开关——L9026

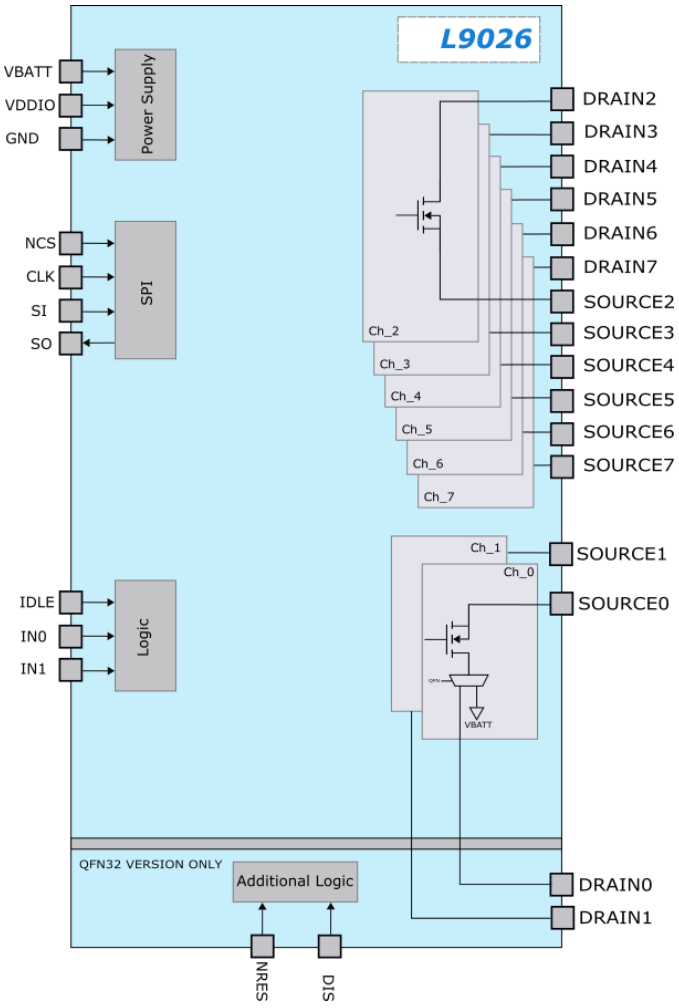

　　▲L9026功能框图

　　*L9026-B03N-TR(VFQFPN32封装)的额外引脚：NRES引脚用于将内部寄存器重置为默认值，DIS引脚用于禁用所有通道。

　　支持工具

　　为了让用户更方便快捷地进行系统开发，意法半导体还提供丰富的开发支持工具：

　　✦ 产品手册与应用手册;

　　✦ STEVAL-L9026评估板与STSW-L9026GUI;

　　✦ Safety Manual/FMEDA安全手册等功能安全相关文档(已和ST签署有效NDA的客户可提供)。　

　　意法半导体车规多通道可配置开关产品路线

　　意法半导体的高低侧开关主要采用ST BCD专有技术，通常通过SPI串行有线接口接受控制，具有过热、过流、过压和静电放电(ESD)保护功能，设计用于在-40°C至+150°C的温度范围内工作。

　　意法半导体可配置的高低侧开关可提供丰富的多通道器件选择，主要用于驱动汽车级负载，且这些器件具有出色的灵活性和可配置性，常与其他意法半导体汽车产品搭配使用。
