Littelfuse：KSC DCT系列轻触开关

发布时间：2025-06-23 13:32
作者：AMEYA360
来源：Littelfuse
阅读量：162

　　双电路技术是指在一个轻触开关(单刀双掷，SPDT)内部产生两个独立输出信号的功能。请参见下面的SPDT电路。KSC DCT轻触开关有一个共用引脚、一个常关(NC)引脚和一个常开(NO)引脚。如果用户选择同时使用常关和常开电路，则可提供转换信号，并允许用户使用这两种电路来定义信号的逻辑，并根据定义的逻辑进行操作。

　　以汽车门把手为例，在做出任何决定之前，都要同时使用NC和NO电路。逻辑处于静止状态，NC触点关闭，NO触点打开。当用户按下按钮时，在NC触点打开和NO触点关闭之前不会发生任何事情。见下表，这样客户只需正确执行一个逻辑，其他三个都是故障。

Littelfuse：KSC DCT系列轻触开关

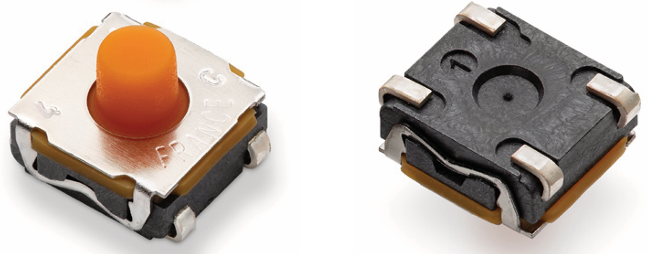

图1 KSC DCT系列轻触开关

Littelfuse：KSC DCT系列轻触开关

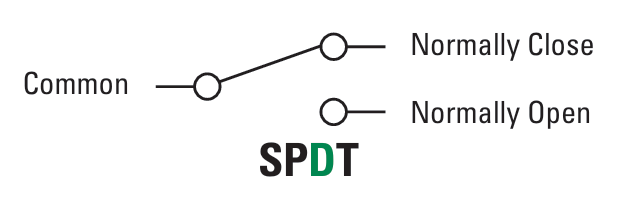

图2 KSC DCT开关功能

Common: 正常 Normally Close: 常关 Normally Open: 常开

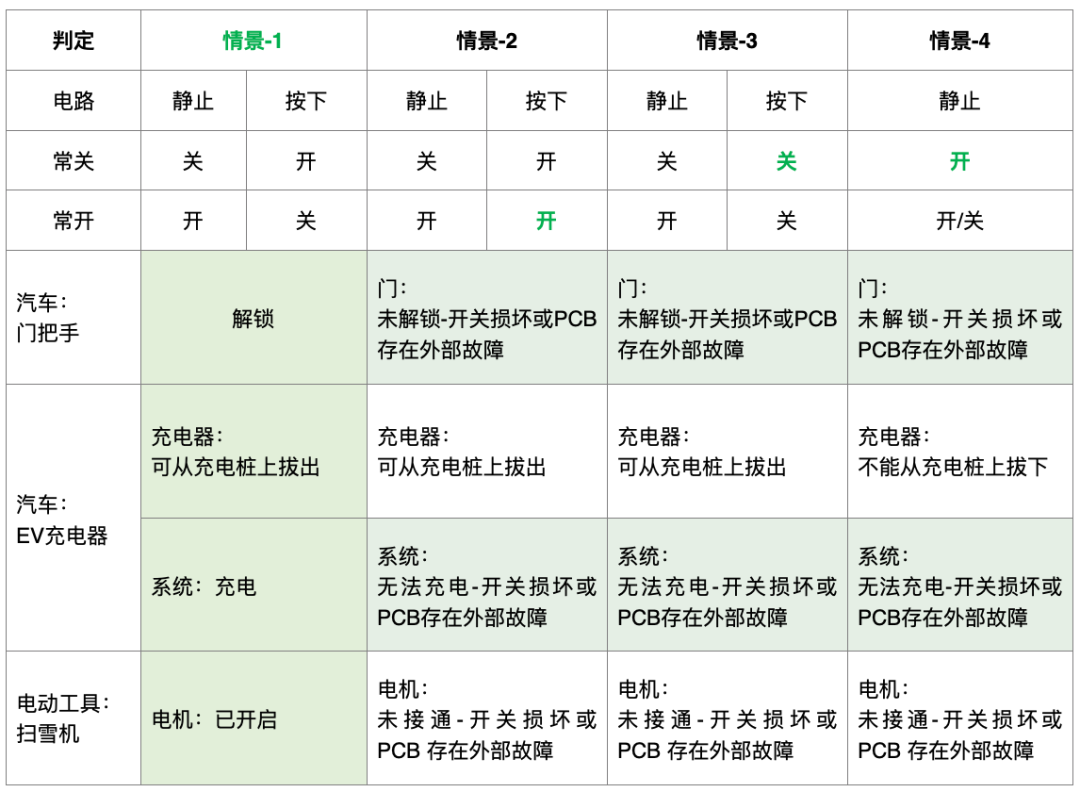

表1 示例：只有一种逻辑可正确执行

Littelfuse：KSC DCT系列轻触开关

　　主要优势：

　　· 增强功能：KSC DCT开关可实现更复杂的控制方案，从而增强用户体验和设备功能;

　　· 多功能性：单个输入可连接到两个输出中的一个，从而可以通过单个开关控制多个电路或功能;

　　· 紧凑型设计：KSC DCT轻触开关将多种功能集成到一个开关中，占用面积仅为6x6毫米，节省空间，对紧凑型设备至关重要;

　　· 可靠性：为用户提供清晰的触觉反馈，确保可靠和精确操作，对于精确控制至关重要的应用尤为重要;

　　· 简化电路设计：使用SPDT开关可以减少电路中所需的开关和接线数量，从而简化整体设计，并有可能降低电路的成本和复杂性。

　　应用领域：

　　· 汽车应用

　　· 医疗器械

　　· 消费电子产品

　　· 工业设备
