上海雷卯丨GB 19517-2023+十项储能国标EMC全解｜储能硬件研发合规落地技术报告

　　当前电化学储能行业形成 “设备安全 - 并网测试 - 电池特性 - 电网接入 - 电站验收” 闭环标准体系，其中 GB 19517-2023《国家电气设备安全技术规范》作为电气设备通用强制安全底层标准，是储能 PCS、BMS、EMS、电池组硬件设计的准入基础。本文结合雷卯电子实验室实测数据、储能项目整改实战案例，围绕 GB 19517-2023 核心安全条款，同步解读 GB/T 43868-2024、GB/T 34131-2023、GB/T 36548-2024 等 10 项储能专用国标 EMC 指标，分储能系统架构、通信总线 ESD 防护、直流电源三级浪涌防护、EFT 抗扰设计、EMI 发射限值五大模块，配套原理图做硬件布线、器件选型实操解读，为储能硬件研发工程师提供可直接落地的 EMC 合规设计方案。

　　一、储能系统硬件架构与电磁干扰

　　传输路径分析

　　整套储能电池系统由PCS 储能变流器、EMS 能量管理系统、BMS 电池管理系统、电池组四大核心硬件单元组成，系统内存在两类电磁交互通道：

　　1.功率通道：电池组与PCS 间直流充放电大功率回路，是浪涌、工频干扰主要耦合源;

　　2.通信通道：PCS↔EMS、PCS↔BMS、BMS↔电池组双向控制 / 状态信号总线(主流 CAN 总线)，静电、EFT 脉冲极易造成通信误码、设备失联。

　　电磁干扰传递路径：功率端口浪涌/ 高频杂讯通过电源线传导至控制板;静电通过外壳、通讯接头耦合进 CAN 总线;空间辐射干扰穿透机箱干扰主控采样电路。所有硬件设计必须同时满足 GB 19517-2023 通用电气安全要求与储能专项 EMC 国标抗扰、发射限值。

　　二、GB 19517-2023《国家电气设备安全技术规范》储能硬件专项拆解

　　2.1 标准定位：储能设备强制底层安全基准

　　GB 19517-2023 为电气设备强制性通用安全国标，所有储能 PCS、BMS、EMS、电池簇模块出厂、并网验收前必须满足本标准安全框架，储能专项 EMC 标准(GB/T 34131、GB/T 36548 等)均需在本标准基础上叠加电磁兼容专项要求，硬件研发需先满足安全基础，再做 EMC 优化。

　　2.2 储能硬件匹配核心强制条款解读

　　1.绝缘与耐压安全条款

　　储能直流高压/ 24V 低压控制回路、通信信号回路对地绝缘电阻、工频耐压要求明确规定：功率回路与控制通信回路必须做隔离分区布线，高低压 PCB 分区、独立接地，避免功率侧干扰击穿信号电路绝缘，同时为浪涌、静电防护器件提供可靠泄放地，是 ESD、浪涌防护电路正常工作的前提。

　　2.过电压防护强制要求

　　标准明确电气设备必须具备过电压抑制措施，储能直流电源、外部通讯接口不可无防护直连外部线缆，强制要求增设多级协同防护器件(GDT、MOV、TVS、ESD 保护管)，对应 GB/T 36548-2024 并网 2kV 浪涌测试、GB/T 34131 CAN 总线 ±8kV 静电测试要求，硬件设计不可省略防护电路。

　　3.接地与等电位规范

　　储能机柜、电池模组、主控板外壳、防护器件接地端需可靠等电位连接，GB 19517-2023 禁止单点悬浮接地，若接地设计不达标，浪涌、静电无法快速泄放，会出现测试时设备重启、通信中断，也是多数储能项目 EMC 整改失败的核心根源。

　　4.发热与电磁辐射附带安全约束

　　设备内部电感、TVS、压敏电阻等防护器件温升需控制在标准限值内，同时限制内部开关器件高频杂讯外泄，间接约束储能硬件 EMI 传导、辐射发射水平，和 CISPR 16 系列发射限值形成双向约束。

　　2.3 GB 19517-2023 对储能EMC设计的硬性约束总结

　　所有防护电路、PCB 布局、接地架构、高低压隔离设计，首要满足本标准电气安全底线;仅满足储能专项 EMC 指标但违反 GB 19517 绝缘、接地、过压防护条款，设备判定为不合规，无法通过电站启动验收(GB/T 43868-2024)。

　　三、储能CAN总线通信ESD防护硬件设计(适配 GB/T 34131-2023)

　　3.1 标准问题背景

　　GB/T 34131-2023 规定储能CAN总线需通过±8kV空气放电静电测试，某 500kW储能项目硬件未做完整防护，BMS通信误码率高达 1.2%，测试频繁出现通信中断，既不满足EMC抗扰要求，同时违背GB 19517-2023过电压防护强制条款。

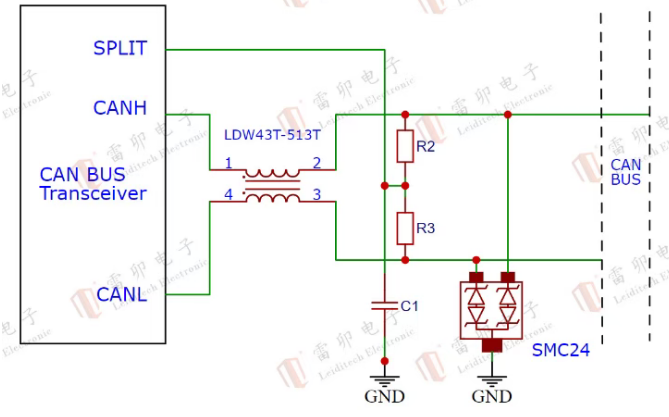

　　3.2 合规硬件防护电路解析

　　电路器件分层作用：

　　1.LDW43T-513T 共模电感：滤除 CANH/CANL 共模高频杂讯，抑制辐射耦合干扰，降低总线差分噪声;

　　2.SMC24 静电保护器件(结电容<50pF，AEC-Q101 汽车级)：总线对地静电泄放，满足 IEC61000-4-2 4 级(接触 / 空气放电 30kV)，保障高速 CAN 信号完整性，不会产生信号衰减;

　　3.R2、R3 匹配电阻 + C1 滤波电容：稳定差分总线阻抗，抑制传导干扰回流。

　　3.3 硬件研发落地要点

　　PCB 布线时 ESD 器件 SMC24 紧贴 CAN 总线对外接口放置，缩短泄放回路;共模电感靠近收发器，差分走线等长，符合 GB 19517 高低压隔离布线规范，整改后项目误码率降至 0.0005%，稳定通过静电测试。

　　四、24V直流电源端口三级浪涌防护方案

　　(适配 GB/T 36548-2024)

　　4.1 标准合规要求

　　GB/T 36548-2024 要求储能并网直流设备耐受 2kV 浪涌冲击，电源口 GB/T 17626.5 标准 3 级共模 4kV、差模 2kV 浪涌;无多级防护电路会出现测试中主控设备重启，同时不符合 GB 19517-2023 过电压防护强制条款。

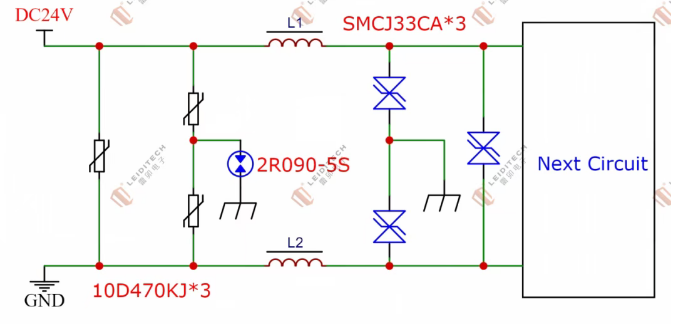

　　4.2 三级防护架构硬件拆解

　　1.一级粗防护：2R090-5S 陶瓷放电管 GDT+10D470KJ 压敏电阻 MOV，泄放大部分大功率浪涌能量，承受高幅值冲击;

　　2.二级缓冲：L1、L2 功率电感，阻隔残压向后端电路传递，分压限流;

　　3.三级精细钳位：SMCJ33CA TVS 阵列，将残余浪涌电压钳位至后端芯片安全工作区间。

　　4.3 实战整改案例

　　某储能电站24V 电源端口仅单级 TVS 防护，浪涌测试设备频繁重启;采用本三级防护架构后，顺利通过 4kV 共模浪涌冲击，远超国标 2kV 基础要求，整套电路接地、隔离设计同步满足 GB 19517-2023 电气安全规范。后端可搭配 SK56C 肖特基二极管做次级电源稳压保护。

　　五、电快速瞬变 EFT 抑制硬件设计

　　(NB/T 31016-2019)

　　NB/T 31016-2019要求储能PCS电源端口承受2kV EFT 脉冲群、信号口1kV EFT。EFT属于高频脉冲传导干扰，易导致主控采样跳变、保护误触发。

　　硬件解决方案：电源入口增加共模电感搭配X/Y滤波电容，利用电感高频高阻特性滤除脉冲杂讯;PCB功率回路与信号回路分区铺铜，严格遵循GB 19517-2023 高低压隔离、独立接地要求，EFT测试仅出现临时小幅性能波动，测试后自动恢复，满足判据B要求。

　　硬件解决方案：电源入口增加共模电感搭配X/Y滤波电容，利用电感高频高阻特性滤除脉冲杂讯;PCB功率回路与信号回路分区铺铜，严格遵循GB 19517-2023 高低压隔离、独立接地要求，EFT测试仅出现临时小幅性能波动，测试后自动恢复，满足判据B要求。

　　六、雷卯EMC小哥解读10余+储能规范

　　核心EMC指标

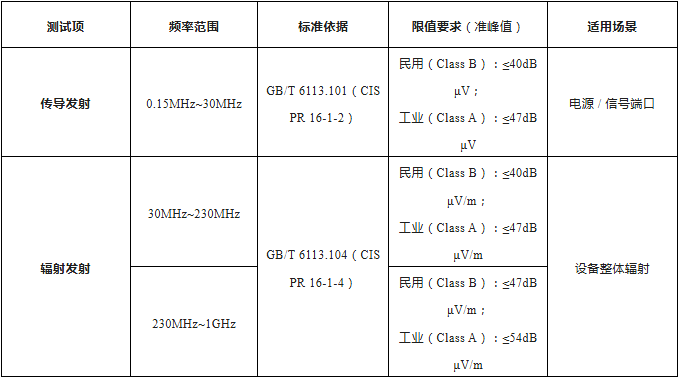

　　发射限值(EMI)：

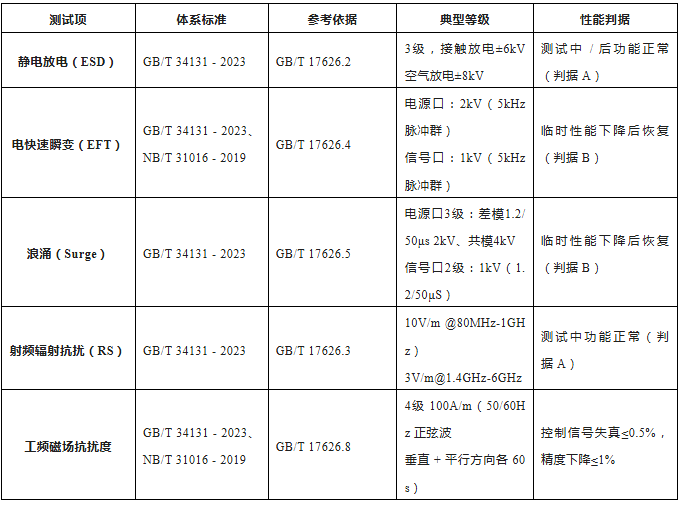

　　抗扰度限值(EMS)：抵御外界电磁干扰

　　七、雷卯实战：某储能电站

　　浪涌防护整改案例

　　1.GB 19517-2023 是储能硬件设计第一优先级强制标准，绝缘、接地、过电压防护三大强制条款为所有 EMC 防护电路的设计前提，不可优先满足 EMC 指标而忽视电气安全;

　　2.储能功率端口、CAN通信端口需采用分级协同防护架构，配套原理图电路可直接用于 PCB 硬件开发;

　　3.EMI发射、EMS抗扰度指标为硬件布局、屏蔽、滤波设计量化参考，研发阶段同步对标可一次性通过电站验收(GB/T 43868-2024);

　　4.出现 EMC 测试故障时，优先核查接地、高低压隔离是否符合GB 19517-2023，再优化防护器件与滤波电路。
