芯动神州丨TRX9361发射镜像为何随上电波动？TX正交校准机制与排查方法

　　在TRX9361射频系统开发中，曾遇到这样一种现象：同一块板卡、同一频点和配置，首次上电时发射镜像可以达到-55dBc，重新上电后却变成-35dBc，多次上电结果还不完全一致。为什么载波馈通相对稳定，镜像却会明显波动?这类问题首先应从I/Q失配、TX正交校准(TXQuadCal)以及校准测试链路入手排查。本文将结合TRX9361项目实测经验进行分析。

　　一、镜像为什么会变化?

　　理想的正交调制要求I、Q两路幅度一致、相位保持90°正交。实际链路中存在幅度误差和相位误差，就会产生镜像分量。工程上常用近似关系理解：1°相位误差≈-41dBc，1dB增益误差≈-25dBc。但这只是理论近似，实际镜像还会受到PA、巴伦、滤波器、匹配网络、温度、电源以及测试仪器等因素影响。因此，测到-35dBc时，不能简单判断为某一个参数超差，而应结合芯片内部校准状态共同分析。

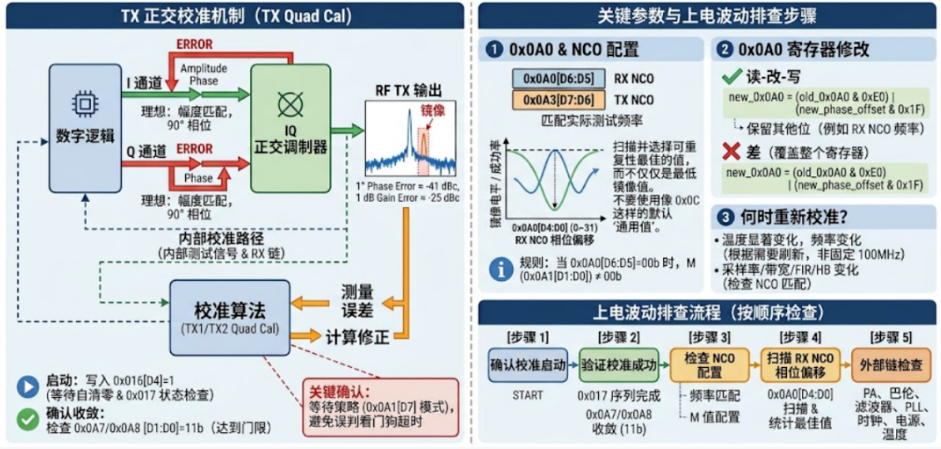

　　二、TX Quad Cal到底在做什么?

　　TXQuadCal利用芯片内部测试信号和RX测量链路，对TX路径的幅度、相位及DC误差进行测量，并计算相应的校正量。

　　启动方式为：0x016[D4]=1

　　校准结束后，该Bit会自动清零。

　　但这里需要区分三个概念：写入启动命令≠校准真正运行≠算法已经收敛。

　　写入0x016[D4]=1后，应确认该位实际置位，或者观察0x017[D7:D4]进入TX1/TX2校准状态，例如0x4、0x5，随后再等待0x016[D4]自清零。

　　一次启动多个校准项目时，0x016[D4]只表示TXQuadCal这一项结束，还应确认0x017[D7:D4]最终进入0x1，或逐项确认相关启动状态。

　　等待策略还取决于0x0A1[D7]：

　　D7=0：普通计数模式，0x0A9用于限制最大算法运行时间;

　　D7=1：FreeRun模式，0x0A9被忽略，算法可能持续运行;

　　因此软件应设置独立watchdog，避免无边界轮询。需要注意，watchdog到期只能说明“在软件等待窗口内未完成”，不能直接等同于芯片校准失败，最终仍应结合0x016、0x0A7/0x0A8等状态判断。

　　三、真正判断是否收敛，要看0x0A7/0x0A8

　　TX1状态位位于：0x0A7[D1:D0]

　　TX2状态位位于：0x0A8[D1:D0]

　　其中D1、D0分别表示载波馈通测试分量和不需要的SSB测试分量是否降低到对应门限以下。

　　因此工程上可重点检查：

　　TX1：0x0A7[D1:D0]=11b

　　TX2：0x0A8[D1:D0]=11b

　　但要注意：状态位为11b，只代表芯片内部算法达到配置门限，并不代表外部频谱上的镜像指标一定满足产品要求。

　　同时，只有确认本次TXQuadCal确实运行后，0x0A7/0x0A8才能作为本次校准结果使用，否则旧状态可能造成误判。

　　四、为什么要重点检查0x0A0?

　　TX Quad Cal内部使用RX NCO和TX NCO形成校准测试信号：

　　RX NCO：0x0A0[D6:D5]

　　RX NCO Phase Offset：0x0A0[D4:D0]

　　TX NCO：0x0A3[D7:D6]

　　这里的关键不是要求两个NCO寄存器编码完全相同，而是要保证：RX和TX NCO对应的实际测试频率匹配。

　　而0x0A0[D4:D0]的Phase Offset与RX数字链路延迟有关，会受到采样率、HB/FIR、数字时钟以及NCO配置等影响，因此不存在适用于所有系统的“万能值”。

　　还要特别注意一个原厂约束：

　　当0x0A0[D6:D5]=00b时，0x0A1[D1:D0]的M不能为00b。

　　否则decimate-and-dump可能只能获得测试波形的部分周期，影响误差估计和校准环路稳定性。

　　因此，使用或扫描0x0A0=0x00之前，必须同时检查M配置。

　　五、不要默认0x0C就是最佳值

　　实际项目中经常会看到：0x0A0=0x0C。但这并不意味着0x0C适合所有系统。曾有TRX9361项目在其它条件不变的情况下，将PhaseOffset从0x0C调整到0x00，并重新执行TXQuadCal后，上电镜像波动明显改善。这说明：RXNCOPhaseOffset可能是特定系统中影响TXQuadCal稳定性的重要因素。但这只是项目经验，不能直接得出“TRX9361必须设置为0”的结论。更可靠的方法，是固定其它条件，对：0x0A0[D4:D0]=0～31逐项扫描。扫描期间应固定RX/TXNCO实际测试频率、M以及0x0AC指定的TX校准衰减。如果使用FullGainTable，则固定0x0AA;如果使用SplitGainTable，则同时固定0x0AA对应的LMTGain和0x0AE对应的LPFGain。每改变一个PhaseOffset，都重新执行完整TXQuadCal，并记录：0x016、0x017、0x0A7、0x0A8、载波馈通及镜像电平。更重要的是，每个候选值都应进行多次重新上电或重新初始化，统计：

　　校准启动成功率

　　0x0A7/0x0A8收敛通过率

　　镜像最差值

　　多次上电的波动范围

　　最终选择在当前器件版本、频率、带宽、采样率及数字滤波条件下重复性最好的参数，而不是只选择某一次测量中镜像最低的值。双发射通道或切换不同RF输出路径时，还应分别确认对应通道和输出路径的校准结果，不能直接复用单一路径的实测结论。

　　六、修改0x0A0时不要直接覆盖整个寄存器

　　如果只是修改Phase Offset，建议采用读改写：

　　new_0x0A0 = (old_0x0A0 & 0xE0) | (new_phase_offset & 0x1F)

　　这样可以保留0x0A0[D7:D5]，只修改D4:D0。尤其要注意，直接将0x0A0写成0x00，可能同时改变RX NCO频率编码，从而破坏校准测试条件。

　　七、什么时候需要重新执行TX Quad Cal?

　　并不是每次修改寄存器都必须重新执行TX Quad Cal。AD9361原厂资料支持在载波频率发生变化时按需执行TX Quad refresh calibration，器件温度显著变化时也建议刷新校准结果。需要强调的是：当前公开资料并没有为TX Quad Cal单独规定固定的“100 MHz刷新阈值”。因此，不应把100 MHz作为TX Quad Cal的通用触发条件。实际是否重新校准，应结合系统切频策略、温度变化范围以及镜像指标确定。而当采样率、带宽、FIR或HB配置发生变化时，应重新检查NCO实际测试频率和Phase Offset，并根据实际结果重新校准或验证。

　　八、遇到上电波动，建议这样排查

　　如果出现：首次上电-55 dBc，重新上电-35 dBc

　　建议依次检查：

　　确认TX Quad Cal确实启动;

　　确认0x017校准序列正常运行并结束;

　　检查0x0A7/0x0A8是否真正收敛;

　　确认0x0A0/0x0A3对应的实际NCO测试频率匹配，并检查M配置;

　　扫描0x0A0[D4:D0]并进行多次上电统计;

　　再检查PLL、时钟、电源、温度以及PA、巴伦、滤波器和匹配网络。

　　如果芯片内部校准状态和校正结果稳定，而最终频谱仍然波动，就应重点转向板级RF链路和外部环境。

　　九、结语

　　TRX9361发射镜像随上电波动时，核心不是简单地“再跑一次TXQuadCal”，而是建立完整证据链：

　　校准是否真正启动?

　　算法是否真正收敛?

　　NCO实际测试频率是否匹配?

　　M和PhaseOffset是否适合当前测试链路?

　　不同上电得到的校正结果是否一致?

　　只有把这些问题逐层拆开，才能真正判断问题究竟来自校准算法、NCO配置、时钟电源、温度，还是外部RF链路。对于TRX9361项目，建议针对不同的频段、带宽、采样率和数字滤波配置建立对应的TXQuadCal参数，而不是简单采用一个固定的“万能寄存器值”。
