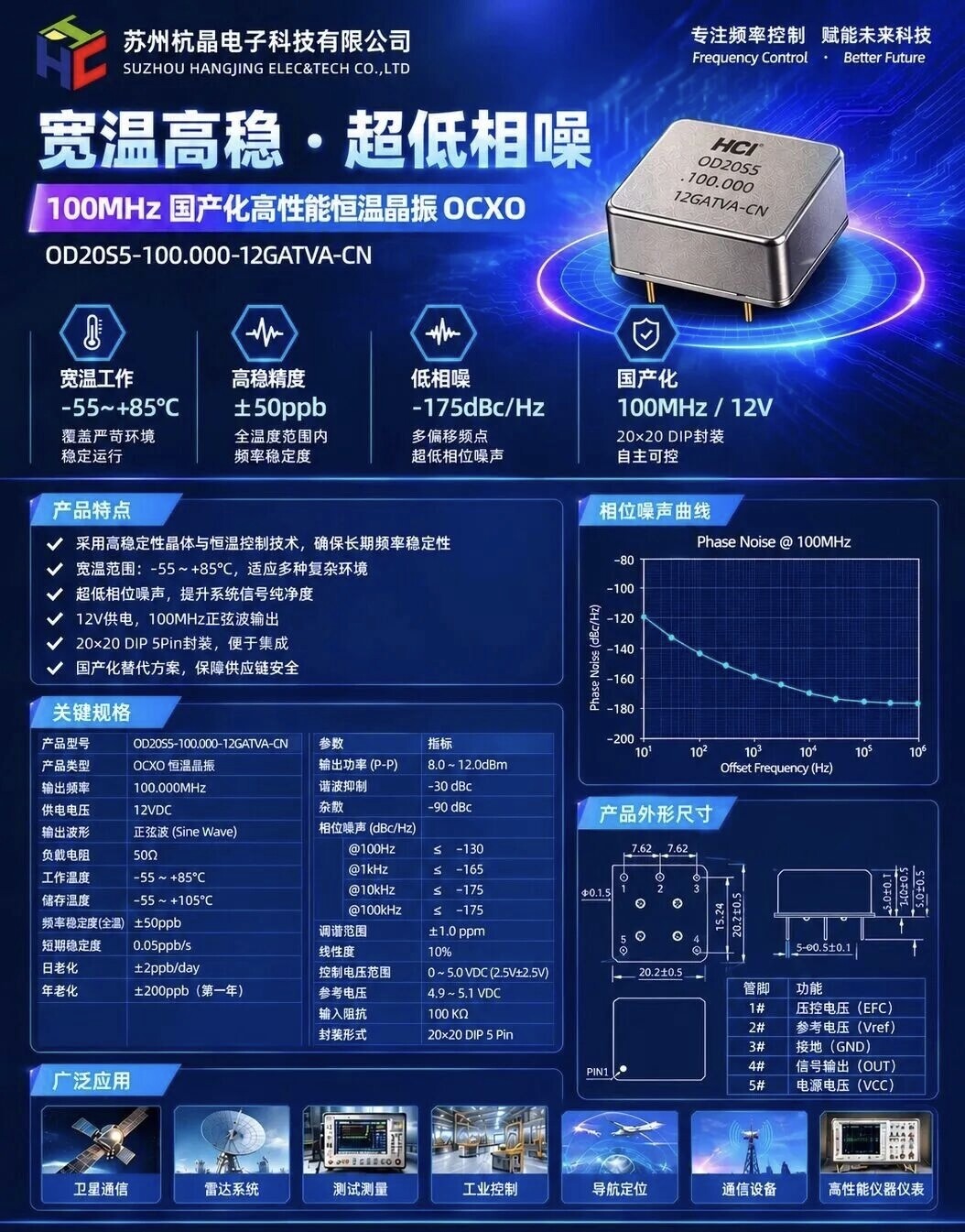

杭晶电子丨宽温高稳·超低相噪100MHz国产化高性能恒温晶振OCXOOD20S5-100.000-12GATVA-CN

发布时间：2026-09-03 11:14
作者：AMEYA360
来源：杭晶电子
阅读量：139

　　

杭晶电子丨宽温高稳·超低相噪100MHz国产化高性能恒温晶振OCXOOD20S5-100.000-12GATVA-CN

宽温工作 —— -55~+85℃，覆盖严苛环境，稳定运行

　　高稳精度 —— ±50ppb，全温度范围内，频率稳定度

　　低相噪 —— -175dBc/Hz，多偏移频点，超低相位噪声

　　国产化 —— 100MHz/12V，20×20 DIP封装，自主可控

　　产品特点：

　　采用高稳定性晶体与恒温控制技术，确保长期频率稳定性。

　　宽温范围：-55~+85℃，适应多种复杂环境。

　　超低相位噪声，提升系统信号纯净度。

　　12V供电，100MHz正弦波输出。

　　20×20 DIP 5Pin封装，便于集成。

　　国产化替代方案，保障供应链安全。

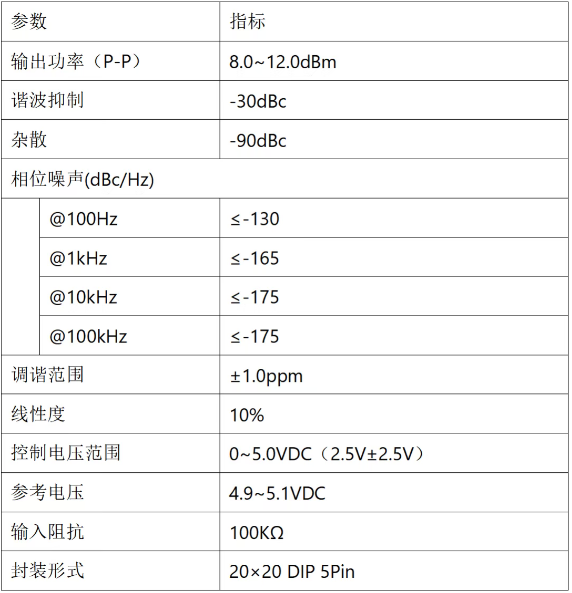

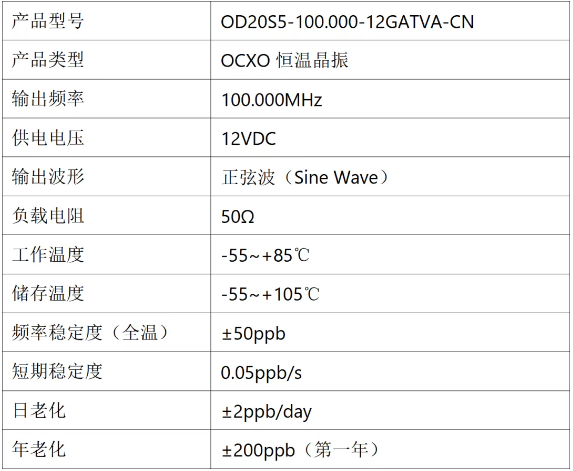

　　关键规格：

杭晶电子丨宽温高稳·超低相噪100MHz国产化高性能恒温晶振OCXOOD20S5-100.000-12GATVA-CN

杭晶电子丨宽温高稳·超低相噪100MHz国产化高性能恒温晶振OCXOOD20S5-100.000-12GATVA-CN

　　广泛应用：

　　| 卫星通信 | 雷达系统 |

　　|测试测量 | 工业控制 |

　　|导航定位 | 通信设备 |

　　| 高性能仪器仪表 |
