高位宽直采,一步到位:芯动神州ADCP2162-310双通道16位310MSPS ADC正式发布

发布时间:2026-09-09 10:52
作者:AMEYA360
来源:芯动神州
阅读量:149

  在高速模数转换器领域,芯动神州此前已推出覆盖125MSPS至GSPS级的多款ADC产品,广泛应用于通信接收、测试测量和工业采集等场景。今天,这一产品序列迎来新的成员。芯动神州正式发布ADCP2162-310——双通道、16位、310MSPS高速模数转换器,面向通信中频直采、多模数字接收机、测试与仪器仪表、智能天线系统等对动态性能和采样带宽同时提出高要求的应用。该器件与AD9652引脚兼容,现有硬件设计可原位替换验证。

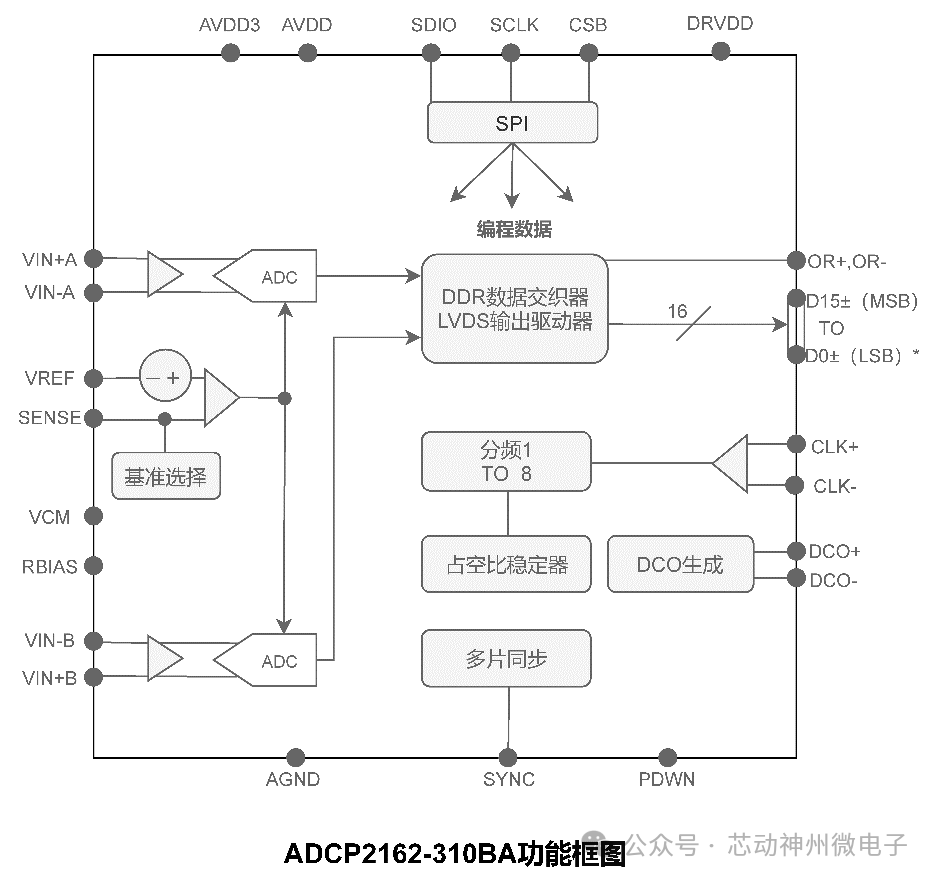

高位宽直采,一步到位:芯动神州ADCP2162-310双通道16位310MSPS ADC正式发布

  一、为什么需要一颗面向第二奈奎斯特区的16位ADC?

  通信接收机和宽带仪器的中频数字化,长期面临一个两难:中频频率越高,前端混变频次越少、链路越简洁,但ADC在高输入频率下的动态性能往往迅速劣化。许多器件在30MHz低中频下指标亮眼,一旦输入信号推进到170MHz第二奈奎斯特区,SNR和SFDR便跌出可用区间,工程师只能退回"先混频、再采样"的传统链路,重新承担混频器带来的噪声、杂散和相位误差。ADCP2162-310的设计目标,就是让16位精度在465MHz满功率带宽内始终可用:170MHz中频可以直接采样,链路少一级混频,系统少一处误差来源。

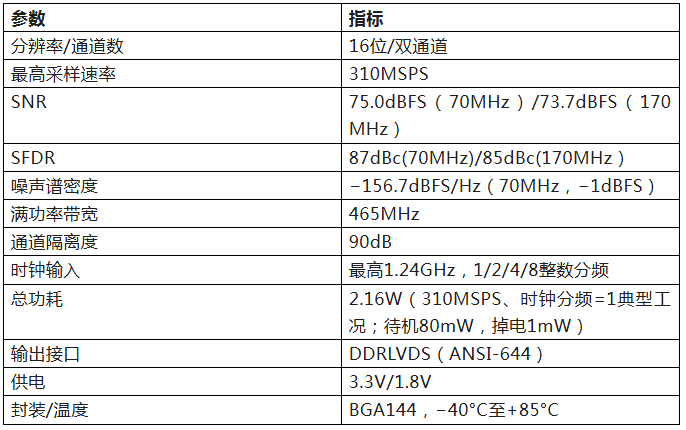

  二、ADCP2162-310核心参数一览

高位宽直采,一步到位:芯动神州ADCP2162-310双通道16位310MSPS ADC正式发布

  这些参数并非孤立罗列——310MSPS采样率、465MHz带宽、16位分辨率与高频段动态指标的组合,恰好踩中了中频直采接收机和宽带采集设备的核心约束。下面逐条解读。

  三、四大核心优势深度解读

  1、170MHz第二奈奎斯特区直采,动态性能全程在线

  ADCP2162-310的交流规格给出了30MHz至400MHz全频段数据:70MHz输入时SNR75.0dBFS、SFDR87dBc;推进到170MHz第二奈奎斯特区,SNR仍保持73.7dBFS,SFDR保持85dBc;即使305MHz输入,SNR仍有70.7dBFS。专有差分输入设计配合片内3.3V缓冲器,在简化外部驱动电路的同时维持了高频段的信噪比表现——中频从70MHz搬到170MHz,链路预算无需推倒重来。

  2、大信号场景下,弱信号依然可见

  接收机最苛刻的考验是阻塞场景。ADCP2162-310在70.1MHz与72.1MHz双音输入(各−7dBFS)下双音SFDR达93dBc,184.12MHz与187.12MHz双音下仍有83dBc;噪声谱密度−156.7dBFS/Hz(小信号下−157.6dBFS/Hz),强邻道干扰存在时弱目标信号不会被杂散和底噪淹没。片内扰动(dither)功能可进一步改善小信号线性度;快速阈值检测(FDA/FDB)引脚在输入超限时直接输出硬件告警,外部AGC环路无需等待FPGA解算幅度即可快速响应,防止前端过载。

  3、时钟灵活+SYNC同步,为多通道阵列而生

  器件差分时钟输入最高接受1.24GHz,内部1、2、4、8整数分频产生采样时钟,内置占空比稳定器补偿占空比偏差,外部时钟源选型不再受苛刻占空比指标约束;同时,1.24GHz低相噪时钟源经片内分频后驱动采样内核,也有助于压低孔径抖动对高频段SNR的侵蚀。SYNC输入支持多芯片确定性同步,配合90dB通道隔离度,两颗芯片即可构成四通道相位一致的接收阵列。所有配置经三线式SPI完成,寄存器支持回读,便于产线自动化校准。可编程输入量程(2Vp-p至2.5Vp-p)则让前端驱动匹配保留调整余地。

高位宽直采,一步到位:芯动神州ADCP2162-310双通道16位310MSPS ADC正式发布

  4、引脚兼容,迁移零硬件改动

  ADCP2162-310与ADIAD9652引脚兼容,现有基于该平台的原理图和PCB无需改动即可原位替换,SPI寄存器配置流程保持一致,FPGA侧LVDS接收逻辑直接复用。对新项目而言,这意味着成熟参考设计和驱动代码可以直接继承,验证周期大幅缩短。

  四、典型应用场景

  ADCP2162-310的应用边界由"16位精度+310MSPS+465MHz带宽"定义——所有需要在中频频段直接采样、且对动态范围敏感的接收与采集场景,都是它的主场:

  雷达与通信接收机——高频段SNR/SFDR保障复杂电磁环境下的目标分辨能力。

  多模数字接收机(3G/4G)——170MHz中频直采,16位精度支撑多载波数字化解调,双通道覆盖I/Q或分集接收。

  测试与仪器仪表——310MSPS采样率与−156.7dBFS/Hz噪声谱密度,适配宽带采集卡与频谱分析前端。

  智能天线系统——SYNC多芯片同步加双通道高隔离度,为相位敏感的多通道阵列提供可扩展采样前端。

  五、供应链保障与本土技术支持

  高速ADC的采购周期直接影响整机研发节奏。ADCP2162-310在国内量产,供货稳定、交期可控;芯动神州本土FAE团队提供从原理图评审、LVDS时序对齐、SPI配置调试到量产导入的全流程支持,验证问题可获得快速响应——国产替代的最后一公里,靠的是响应速度,而不只是参数对齐。

  六、总结与量产信息

  从125MSPS到310MSPS,芯动神州在高速ADC领域的产品布局进一步完善:ADCP2162-310以双通道16位、465MHz满功率带宽和第二奈奎斯特区不打折的动态性能,补上了中频直采接收链路的关键一环。少一级混频,就少一处噪声源和相位误差来源——接收机架构的简化,从这颗ADC开始。

高位宽直采,一步到位:芯动神州ADCP2162-310双通道16位310MSPS ADC正式发布


(备注:文章来源于网络,信息仅供参考,不代表本网站观点,如有侵权请联系删除!)
