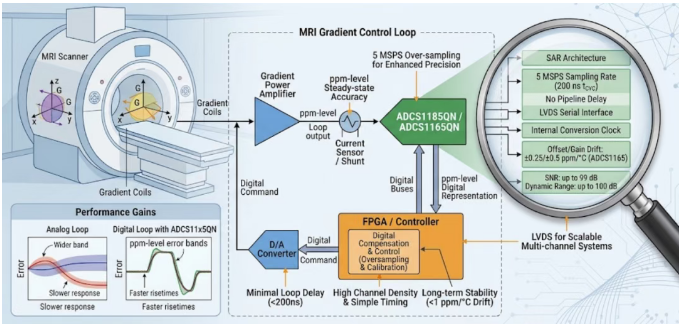

　　核磁共振成像(MRI)的每一帧图像，本质上是由梯度磁场“画”出来的。主磁场负责把氢质子排列整齐，梯度线圈则在三个方向上叠加线性磁场，给每个空间位置贴上唯一的频率标签——没有梯度，就没有空间编码，也就没有图像。梯度线圈由大功率放大器驱动，电流越大，梯度场越强。而在梯度放大器的闭环里，电流并不“设多少就是多少”：线圈是感性负载，开关式输出级有纹波，线圈本身还会随温度变化。要保证梯度场与指令一致，控制器必须持续知道线圈里电流的真实值——这个“真实值”由电流传感器取出，送进模数转换器(ADC)数字化，再回到数字环路。这就是梯度控制对ADC提出苛刻要求的原因：梯度电流的稳态控制精度要求在ppm量级(满量程的百万分之几)，梯度波形的快速响应要求在微秒级完成。模拟环路曾经承担这项工作，但器件漂移、噪声和一致性难以长期维持;随着高速高精度ADC的成熟，梯度控制正在向数字域迁移。芯动神州推出的ADCS1185QN与ADCS1165QN正处在这个环节：两款电荷再分配逐次逼近(SAR)型ADC，分辨率分别为18位与16位，采样率同为5MSPS，采用相同的QFN32封装与引脚定义，可互为升级或降级路径。

　　一、延迟：200ns的转换周期，为什么在环里最值钱

　　梯度环路是一个实时闭环。控制器每个采样周期读取一次电流，与目标波形比较，再更新放大器输出。采样值的“年龄”就是环路里的纯延迟，延迟越大，相位裕度越小，环路带宽就越做不上去。ADCS1185QN/ADCS1165QN的SAR架构没有流水线延迟：CNV±引脚上升沿对模拟输入采样并启动转换，一次转换周期tCYC为200ns，对应5MSPS的采样率。对控制器而言，采样值与环路更新基本同步，电流环可以贴着梯度波形的爬升沿闭合。从架构上看，流水线型转换器自带若干周期的流水延迟，Σ-Δ的数字滤波会引入群延迟，二者用于高速闭环时都需要在环路补偿上另做安排;SAR的“即采即取”把这些开销省了下来，环路时序预算可以留给真正需要的地方——更高的环路带宽，意味着更陡的梯度爬升和更短的扫描时间。芯片还集成了内部转换时钟，外部无需再提供转换时钟，时钟树随之简化;对多轴梯度与匀场通道共存的高通道密度系统，这是一个不小的便利。

　　二、动态范围：5MSPS里省出来的精度预算

　　梯度电流的跨度很大：小电流爬升段的微弱变化和满幅切换时的大信号，要在同一个环路里都被看清;测量出现“削顶”或“淹没”，梯度场就会偏离指令。ADCS1185QN给出100dB动态范围(DR)和99dB信噪比(SNR)，无杂散动态范围115dB、总谐波失真−117dB;ADCS1165QN对应为96dB、95.5dB、118dB与−116dB。低失真与高杂散抑制在梯度场景中格外实用——开关式放大器的高频纹波不会污染电流测量结果。更值得说的是采样率与信号带宽的关系。梯度环路真正关心的信号频率从直流延伸至几十千赫兹，而5MSPS的采样率相对这一带宽留有很宽的余量。这些余量可以直接换成精度：在白噪声为主的前提下，过采样处理增益的标准关系为ΔDR≈10·log10(OSR)dB(OSR为过采样比);由此采样率每翻4倍约提升6dB动态范围(约合1位有效分辨率)，翻16倍约提升12dB(约合2位)。对几十千赫兹带宽的梯度信号，5MSPS可支撑上百倍过采样，理论上能换取20dB以上的动态范围提升;实际可用增益会受基准噪声、低频噪声和线性度限制，但“用采样率换有效位数”这条路，在梯度电流监测与校准通道中是成熟做法。线性度同样关键。ADCS1185QN的最大积分非线性(INL)为±2.0LSB、微分非线性(DNL)为±0.99LSB;ADCS1165QN为±0.55LSB与±0.25LSB(典型值分别为±0.2LSB与±0.14LSB)。两者均保证无失码，码字完整，便于后端做多点校准与谱分析。

　　三、长时间扫描：漂移比瞬时精度更要紧

　　一次MRI扫描往往持续数十分钟，梯度线圈与放大器在扫描过程中持续发热。此时限制图像质量的不再是某一次采样的瞬时精度，而是转换器的零点与增益随温度漂移多少。ADCS1165QN的失调误差漂移为±0.25ppm/℃、增益误差漂移为±0.5ppm/℃(最大值);ADCS1185QN对应为±8ppm/℃与±16ppm/℃。这组数据引出一个容易被忽略的选型结论：位数更高的那一颗，并不意味着全部指标都更“精”。如果环路对长期温漂的要求很紧，而16位分辨率已经满足所需的等效精度，ADCS1165QN的漂移表现反而更适合长时间稳定运行——它的典型功耗46.5mW(最大56.2mW)也让它更容易在单板上的多轴梯度与匀场通道中铺开。选型看的是有效精度、稳定性与通道数的组合，而不是只比分辨率数字。

　　四、落到板上的几个要点

　　两款芯片的模拟输入为差分输入，允许0V至+VREF范围内的任何输入摆幅，VREF典型值4.096V至5V。基准方案有两种：以2.048V外部基准驱动REFIN，由片内基准缓冲器产生4.096V系统基准;或用4.096V/5V基准直接驱动REF并禁用内部缓冲器，避免缓冲器引入的额外噪声。VCM引脚输出电压为REF的一半，可直接作为差分驱动放大器的共模参考，简化前端设计。时序上，5MSPS下留给输入的采集窗口为tACQ=tCYC−115ns，约85ns，驱动放大器的建立时间必须落在这个窗口内，这对驱动级的带宽和压摆率提出了明确要求。数字侧采用LVDS串行接口，两种模式可选：自时钟模式(DCO+接地)在数据线上自带同步标头，省去额外时钟线;回波时钟模式时序裕量更大，多片ADC可共享时钟总线，适合多通道并行布局。工作模式通过EN0~EN3引脚配置。器件采用1.8V/5V供电，上电顺序为先1.8V、后5V;封装为5mm×5mm的QFN32，工作温度范围−40℃至+85℃。

　　五、替换路径

　　ADCS1185QN与ADCS1165QN分别与AD7960、AD7961引脚兼容，现有硬件可原位替换验证;两颗器件之间引脚定义一致，同一块PCB可按机型定位分别贴装，只需调整EN0~EN3的模式配置与FPGA侧的数据截取长度。国内量产供货之外，本土FAE团队可参与原理图评审、前端驱动匹配与LVDS时序对齐，把调试环节尽量前置。

　　六、把自由度还给序列设计

　　梯度是MRI的“笔”，采样是握笔的手。当采样不再占用环路的相位预算，也不再把自己的温漂带进图像，序列设计者手里的自由度就回来了——更陡的爬升、更紧凑的时序编排、更多的并行通道。ADCS1185QN与ADCS1165QN提供的，正是这样一支“不抖的笔”。
