应能微电子丨案例分析：某云台相机ESD静电测试整改

发布时间：2026-09-21 15:53
作者：AMEYA360
来源：应能微电子
阅读量：137

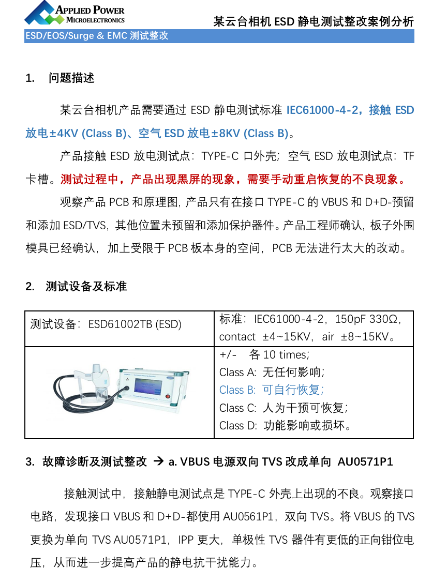

　　某云台相机产品需要通过ESD静电测试标准IEC61000-4-2，接触ESD放电±4KV(Class B)、空气ESD放电8KV(Class B)。

　　产品接触ESD放电测试点:TYPE-C口外壳;空气ESD放电测试点:TF卡槽。测试过程中，产品出现黑屏的现象,需要手动重启恢复的不良现象。

　　观察产品PCB和原理图，产品只有在接口TYPE-C的VBUS和D+D-预留和添加ESD/TVS，其他位置未预留和添加保护器件。产品工程师确认，板子外围模具已经确认，加上受限于PCB板本身的空间，PCB无法进行太大的改动。

应能微电子丨案例分析：某云台相机ESD静电测试整改

应能微电子丨案例分析：某云台相机ESD静电测试整改

应能微电子丨案例分析：某云台相机ESD静电测试整改

应能微电子丨案例分析：某云台相机ESD静电测试整改

应能微电子丨案例分析：某云台相机ESD静电测试整改

应能微电子丨案例分析：某云台相机ESD静电测试整改

应能微电子丨案例分析：某云台相机ESD静电测试整改

应能微电子丨案例分析：某云台相机ESD静电测试整改


（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
