工业门控设备的接口保护：上海雷卯典型方案解析

　　一、背景与失效机理

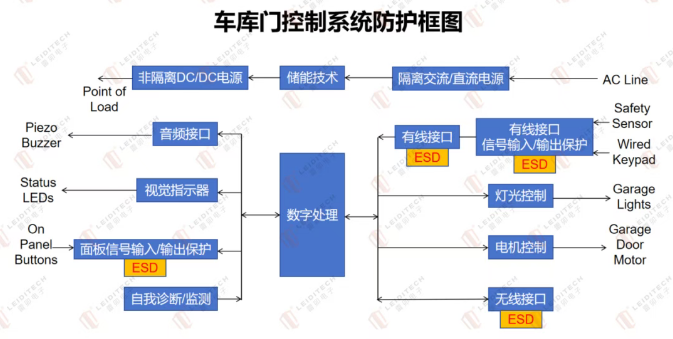

　　车库门控制系统由无线接收器、微控制器、电机驱动器、直流电机、限位开关、安全传感器、电源供应、指示灯及通信接口共同组成。用户通过遥控器或智能手机发送指令，无线接收器解析后由微控制器驱动电机完成启闭，限位开关与红外/压力传感器则在运行过程中提供位置反馈与防夹保护。该系统的应用已覆盖住宅车库、商业停车场、工业物流门及公共设施，随着智能家居与物联网的普及，具备远程监控、群控联动和状态上报的高端机型正逐渐成为市场主流。面对上述防护需求，上海雷卯电子(Leiditech)可提供覆盖全接口的静电与浪涌保护器件组合。

　　这类设备通常安装在半户外或强电环境附近，电磁兼容风险主要来自三个方面。一是静电放电(IEC 61000-4-2)：操作人员触摸面板、插拔调试线或维护连接器时，人体静电可直接注入端口;二是电源端浪涌(IEC 61000-4-5)：雷击感应、电网切换或邻近大功率设备启停，会在24V或48V母线上形成瞬态过压;三是电机与长距离线缆引入的瞬态：直流电机启停时的反电动势、堵转电流切换以及线缆反射，均可能超过半导体器件的耐压阈值。保护不足时，轻则通信丢包、传感器误触发、MCU复位，重则烧毁RS485收发器、电机驱动芯片或电源模块，导致停机维修和品牌信誉损失。

　　二、关键接口深挖

　　1 RS485 群控总线

　　在大型商业车库、物流仓库或智慧园区中，多台门控主机常通过RS485总线级联，实现远程监控与群控调度。由于走线长达数十米甚至上百米，部分区段沿电缆桥架或户外管道敷设，总线容易受到静电注入、雷击感应以及地电位差的影响。RS485收发器的共模耐压通常只有±7V至±12V，一旦共模瞬态超过其承受范围，端口将发生闩锁、击穿甚至永久性损坏;而差模静电若直接打在没有钳位器件的总线上，同样会击穿芯片输入级。

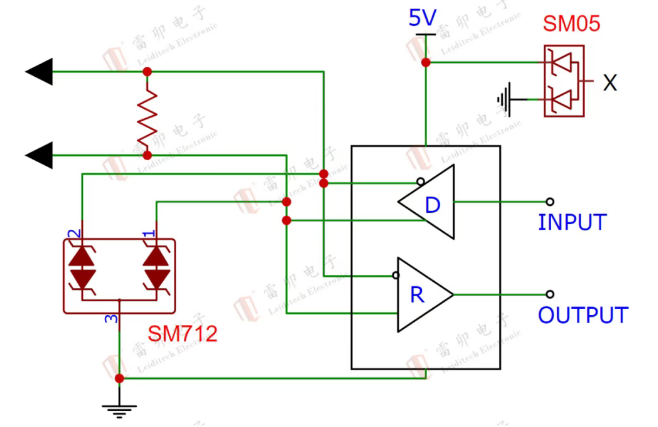

　　针对该路径，推荐在连接器处就近布置雷卯电子(Leiditech) SM712 TVS阵列。其工作电压7V/12V、双向钳位，结电容约34pF，既能快速吸收总线端口的差模与共模能量，又不会显著影响RS485在数百kbps速率下的信号完整性。在收发器侧辅助电源端并联SM05，可对穿过前级电源的残余尖峰进行二次钳位。布线时，总线回路应短而粗地返回系统接地点，避免跨接不同接地点形成环流;必要时可在收发器前端串入共模电感，抑制高频共模噪声。TVS必须紧靠连接器放置，接地引脚走线尽量短，才能保证低残压与快速响应。

　　248V 直流电机母线与电源口

　　大功率车库门、快速卷帘门与工业提升门普遍采用48V直流电机，部分系统还配套太阳能板或电池备份。电机线在金属线槽中敷设十几米至数十米，相当于一根良好的接收天线，容易感应雷击浪涌;而电机启停、堵转电流切换或现场误接反极性，也会在母线上产生数十伏甚至上百伏的瞬态过压。由于电机驱动芯片的耐压裕量通常只有60V至80V，48V母线上的过压极易造成栅极击穿或桥臂直通。

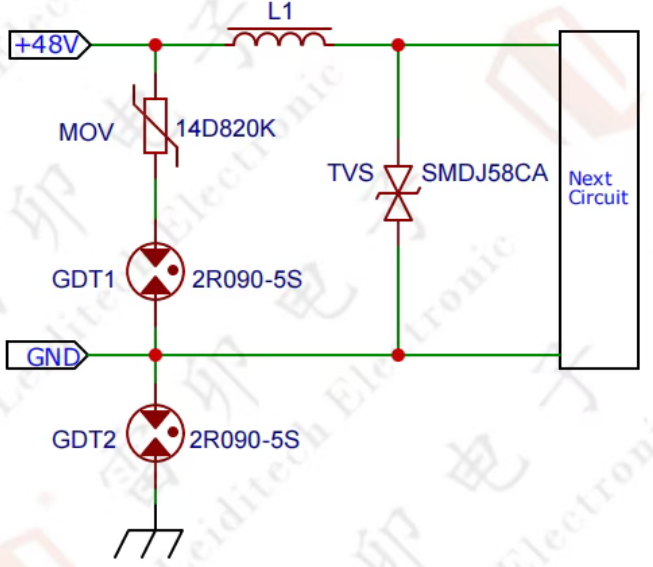

　　该路径的防护应分为三级：前级采用压敏电阻和气体放电管(GDT)泄放高能量浪涌;中级使用大功率TVS快速钳位，将母线电压限制在电机驱动芯片的安全范围以内;后级可串联肖特基二极管或PMOS实现防反接，降低导通损耗并避免电池反接事故。器件选型时，TVS的反向截止电压应高于母线最高工作电压，峰值脉冲功率则需结合线缆长度与现场浪涌等级估算。由于该供电路径由AC整流或电池提供，其瞬态来源为反电动势、堵转切换、雷击感应与电源极性反接，与车辆发电机系统的特殊工况不同，因此防护设计面向工业直流供电与雷击浪涌(IEC 61000-4-5)即可，无需采用车规级大功率器件。

　　说明：车库门直流电机由AC整流或电池供电，其瞬态来源为反电动势、堵转切换、雷击感应与电源极性反接，与车辆发电机系统的特殊工况不同;防护设计面向工业直流供电与雷击浪涌(IEC 61000-4-5)，无需采用车规级大功率器件。

　　三、全模块防护选型表

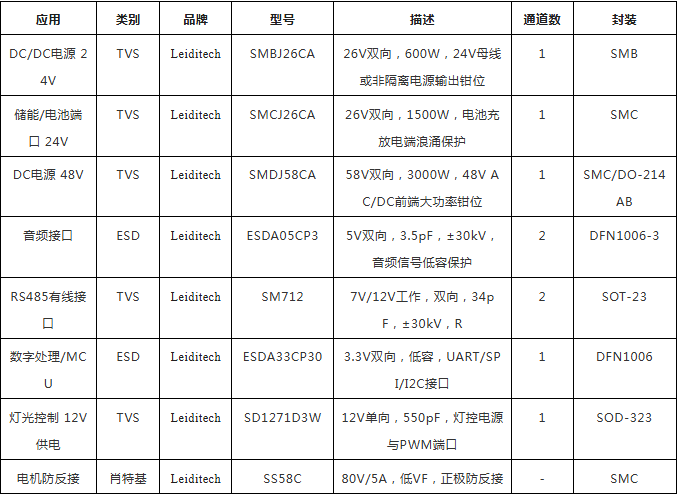

　　下表给出对应接口的雷卯电子代表性保护器件。

　　四、结语

　　车库门控制系统的长期可靠性，取决于每一个接口是否都被当作电磁能量的潜在入口。从RS485总线的SM712/SM05、面板I/O的SDA05W5，到48V母线的GDT+TVS+防反接，再到MCU串口与无线天线，每一级保护都应贴近连接器布置、保证低阻抗接地，并在器件选型时兼顾工作电压、结电容、峰值功率与封装尺寸。PCB布局上，保护器件应位于连接器与芯片之间，接地回路避免绕行;长距离电机线与信号线分槽敷设，必要时采用屏蔽双绞线以降低耦合。本文所列型号为面向典型车库门应用的代表性推荐，正式量产前请结合实际端口电压、通信速率、浪涌等级与安规要求，按最新规格书与雷卯销售确认。
