破局AI服务器电源能耗挑战：安森德第三代半导体（SiC/GaN）提供“芯”选择

发布时间：2026-09-24 11:28

作者：AMEYA360

来源：安森德

阅读量：134

　　过去两年，AI算力需求以每年数倍的速度增长。单机架功率从早期的几十千瓦，正在向数百千瓦乃至更高迈进。英伟达最新的GB200 NVL72系统，单机架功率已达到120kW级别。而下一代Rubin Ultra平台的设计目标已经指向600kW以上，甚至兆瓦级机架。

破局AI服务器电源能耗挑战：安森德第三代半导体（SiC/GaN）提供“芯”选择

　　但一个被忽视的事实是：算力越强，电源系统面临的压力越大。

　　传统数据中心供电架构中，12V或48V母线在千瓦级功率下，电流可达数百安培甚至更高。这意味着仅仅在线缆和连接器上的导通损耗，就足以让整个系统的效率下降几个百分点。效率损失1%，对于一个350kW级别的电源系统而言，就是3.5kW的纯浪费——这不仅是电费问题，更是散热设计和运营成本的连锁压力。

　　更关键的是，低压大电流路径的损耗并非线性增长。以48V架构为例，当机架功率达到600kW时，理论电流将超过12,500A。即使假设铜排总电阻仅为1毫欧，传输损耗也将高达156kW，占总功率的26%。这已经不是在“省电”，而是在“堵漏”。

　　问题的根源在哪里?

　　在一套完整的AC-DC或DC-DC电源链路中，功率器件承担着最关键的开关与转换任务。它的导通损耗和开关损耗，直接决定了系统的效率上限。

　　传统硅基MOSFET在高电压下存在一个物理极限：击穿电压与导通电阻之间存在正相关关系——要提高耐压，就必须增加漂移区厚度、降低掺杂浓度，而这直接导致导通电阻显著上升。这一矛盾在高压、高频场景下被进一步放大：开关损耗随频率上升，而为了维持效率被迫降低开关频率，又会导致变压器和电感体积增大。在寸土寸金的服务器机柜里，这几乎是不可接受的。

　　破局思路：从器件层面找回效率

　　第三代半导体碳化硅(SiC)与氮化镓(GaN)，正是针对这类场景的破局关键。SiC材料具有宽禁带、高临界击穿场强和高热导率等优势，在650V及以上高压场景中，可以用更薄的漂移区实现更低的导通电阻，同时支持更高开关频率和更高工作结温;GaN HEMT则基于AlGaN/GaN异质结形成高迁移率二维电子气，具备极低的栅极电荷、输出电容和反向恢复电荷，特别适合600V至650V及中低压高频高效场景。二者结合，可在PFC、DC-DC、同步整流等环节显著降低导通损耗与开关损耗。

　　在服务器电源、通讯电源等能源电源应用中，SiC MOSFET与GaN HEMT的低导通损耗、低开关损耗和优异高频特性，能够帮助设计者在有限空间内实现更高的功率密度。

破局AI服务器电源能耗挑战：安森德第三代半导体（SiC/GaN）提供“芯”选择

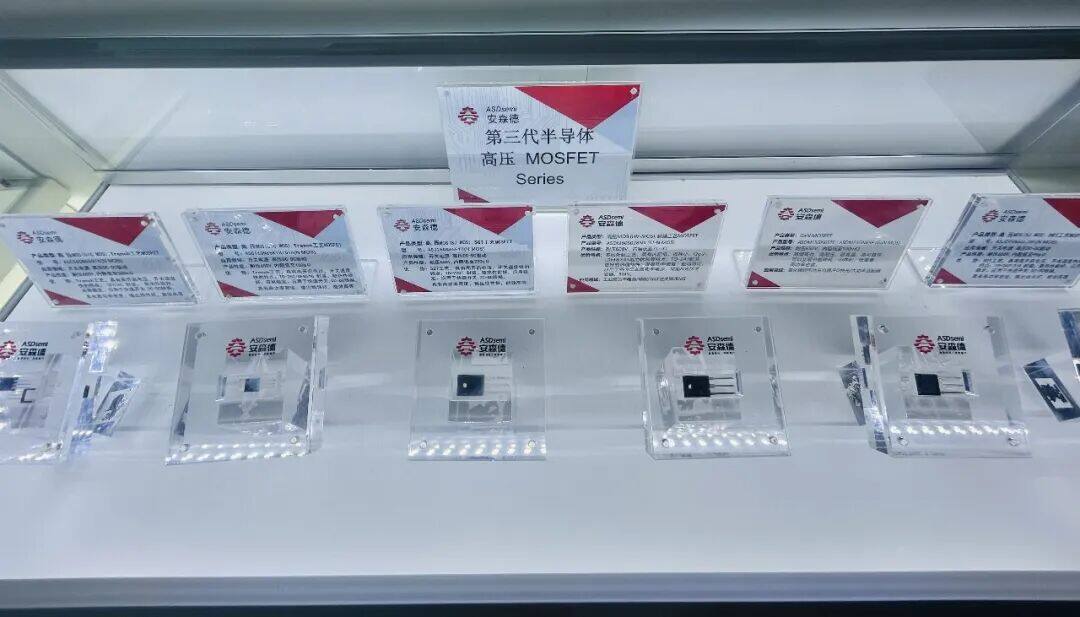

　　以安森德半导体的第三代半导体产品线为例，目前已有成熟产品落地：

　　SiC MOSFET 系列：

　　以 ASC360N65Q1H (N MOS) 为代表，采用Trench工艺，耐压达650V，内阻低至360mΩ。该器件具有高开启电压(抗干扰能力强)、开关速度快的特点。配合DFN5*6封装，散热性能好，应用稳定，非常适用于开关电源、高压DC-DC驱动以及快速开关场景，具备高功率密度、输出线性好和能效高等优势。

　　GaN MOSFET 系列：

　　以ASDM15GN65TE / ASDM23GN65P 为代表，耐压650V，内阻低至100mΩ。该系列具备高频高效、高耐压、耐高温、高可靠性的特点，能实现节能降耗、小体积、低重量和高功率密度。其应用领域覆盖氮化镓锂电池充电器、PD快充及大功率适配器，非常适合作为AI服务器电源系统的高密度辅助电源或高效供电模块。

　　AI算力的竞赛不会停步。从行业趋势来看，供电架构正在从传统的12V/48V母线向50V乃至800V高压直流演进，机架功率的每一次跃升，都在把电源设计推向新的边界。设计者需要更“聪明”的器件来跟上节奏。

　　如果你正在为高功率密度电源的效率和散热问题头疼，欢迎关注安森德半导体公众号，我们将为您提供更加优质的解决方案。

破局AI服务器电源能耗挑战：安森德第三代半导体（SiC/GaN）提供“芯”选择

（备注：文章来源于网络，信息仅供参考，不代表本网站观点，如有侵权请联系删除！）
