安森德丨揭秘MOS可靠性： 为什么大厂工程师选型必看SOA曲线？

　　导语

　　很多工程师选MOS，第一眼看的是：耐压够不够?电流够不够?Rds(on)够不够低?

　　但产品一上机，却频频出现：

　　● 电机启动时炸管

　　● 电源突加载直接挂掉

　　● 温升超标，可靠性堪忧

　　问题往往不在参数表，而在咱们有没有看懂这张图——SOA曲线。

　　今天，安森德(ASDsemi)就带你拆开这张MOS选型的“黄金地图”。

　　什么是SOA曲线?

　　SOA(Safe Operating Area，安全工作区)曲线图，就是MOS管的“能力天花板”。

　　图：SOA曲线图示例

　　横轴：Vds(漏源电压)

　　纵轴：Id(漏极电流)

　　阴影区：MOS可以长期、可靠工作的范围

　　只要工作点落在阴影区，MOS就是安全的;一旦越界，要么罢工，要么直接烧毁。

　　而且要注意：

　　● 温度越高 → 安全区越小

　　● 脉冲越宽 → 耐受能力下降

　　所以在电机驱动、电源开关、负载突变等场景，SOA不是“参考”，而是选型红线，必须确保实际工作点始终落在对应工况的 SOA 曲线内，才能避免器件过载损坏。

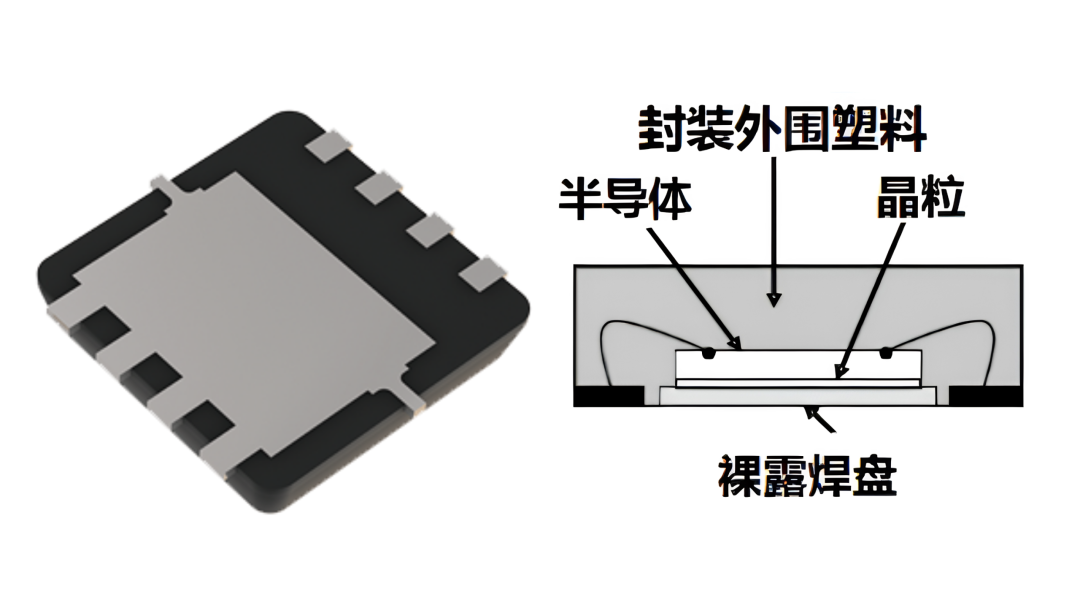

　　图：裸露焊盘的MOS内部结构示意

　　SOA曲线的5个关键区段

　　下面我们逐段拆解SOA曲线，搞懂每一区段背后的物理意义和设计约束。

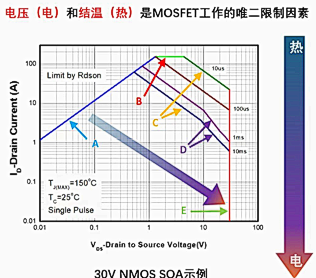

　　图：SOA五段标注图(A/B/C/D/E段)

　　1

　　A段

　　阻抗限制线(欧姆区)

　　满足欧姆定律：Vds = Id × Rds(on)

　　在固定温度和 Vgs(栅源电压)条件下，Rds(on) 会保持恒定。因此当MOS完全导通后， Vds与Id呈线性关系。这就是为什么：

　　同样电流下，Rds(on)越小，温升越低

　　高温下Rds(on)变大，SOA会被进一步压缩

　　安森德提示

　　选型时务必使用高温Rds(on)，而不是常温标称值。常温下漂亮的参数，到了高温工况可能完全不够用。

　　2

　　B段

　　IDM电流限制线(封装极限)

　　由晶圆 + 键合线 + 封装结构共同决定，代表MOS能承受的最大峰值电流Idmax

　　不同封装的散热能力、电流承载结构存在差异，直接决定了 Idmax 的上限，这是器件出厂时就确定的关键参数。

　　Idmax是大厂经过仿真、计算、大量实测才给出的安全边界。无论电机启动、短路冲击还是电源突载，工作电流绝不能超过长时间或接近Idmax，否则就是「秒烧」，不仅会损坏 MOS 管，还可能引发整个电路的故障，造成严重损失，选型时必须按最恶劣工况校核峰值电流。

　　3

　　C段

　　晶圆功率限制线(热限制)

　　满足：P = Vds × Id

　　例如某MOS最大耗散功率为10W：

　　● Vds=2V → 最大Id≈5A

　　● Vds=5V → 最大Id≈2A

　　漏源电压Vds与漏极电流Id两者乘积始终接近 10W。这条斜线背后，本质是对最大结温(150℃/175℃)的保护。

　　3

　　D段

　　热稳定限制线(NTC效应区)

　　温度↑ → Vgs(th)↓ → 导通增强 → 发热↑

　　由于温度越高Vgs(th)越低，导通程度越大，损耗越大，进而加剧温升，形成正反馈，极易导致热失控。

　　那么此时需要限制发热功率，故曲线下折，该段折线通常是由实际测试得出的安全边界，不是简单公式计算。

　　4

　　E段

　　电压限制线(BVdss)

　　也就是规格书中的漏源击穿电压，MOS管的“能力天花板”。超过这一数值，MOS将发生雪崩击穿。

　　咱们选MOS管时，要是摸不清这个天花板，设计电路就跟瞎忙活一样。比如明明管子最大能扛10A电流、20V电压，结果实际用的时候给到12A、25V，开机可能就烧管，到时候查问题只能干着急。

　　设计建议

　　虽然部分器件具备一定EAS能力，但设计上不应依赖雪崩耐受作为常态工作模式。务必留足电压裕量。

　　安森德工程师的选型建议

　　掌握了SOA曲线的原理，接下来就是落地到实际设计中。以下四步是安森德FAE团队总结的实战流程：

　　1. 先画工况轨迹：把电路中典型的电压、电流、脉冲宽度，标在SOA图上，对照SOA曲线看是否在安全区。

　　2. 按最恶劣条件校核：用高温Rds(on)、长脉冲SOA曲线复核。

　　3. 预留足够裕量：尤其是电机启动、短路保护、热插拔等瞬态场景。

　　4. 关注封装与散热：提前考虑散热、脉冲工况因素。再好的晶圆和设计，封装扛不住，SOA也会大幅缩水。
