储能 PCS 里的功率心脏 | 捷捷微电IGBT储能应用方案详解

　　储能系统的核心价值，在于实现电能的存储与调度;本文介绍的储能系统均为电化学储能系统，支撑这套能量流转的，正是IGBT—— 系统中持续工作的核心开关。

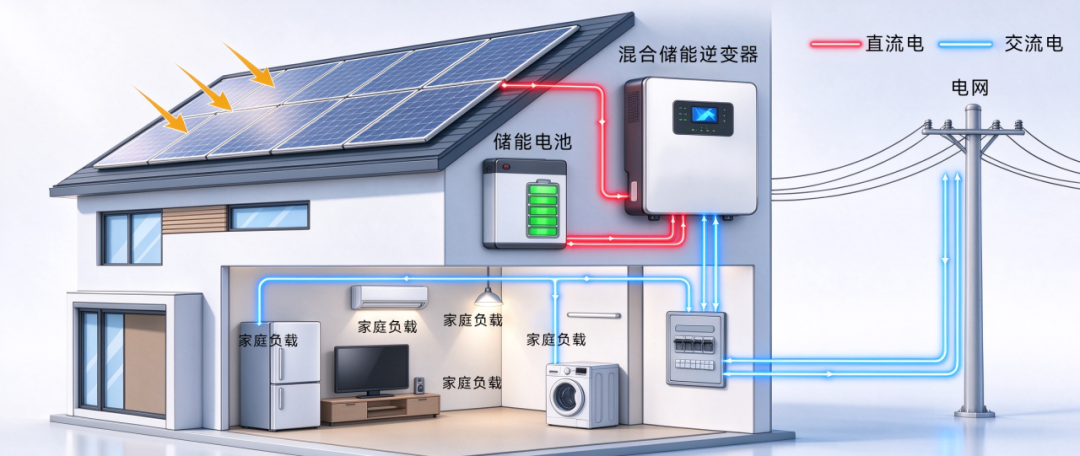

　　近些年，家用光伏配储能的越来越普遍。白天光照充足，光伏发出来的电用不完;到了晚上用电高峰，又得花高价买电网的电。储能系统恰好解决了这个供需时间错配的痛点：把白天富余的电能存下来，晚上再拿出来供家里使用。

　　承担这份能量转换与搬运任务的核心装置，就是储能变流器 PCS。IGBT 集成在 PCS 内部，依靠高频开关动作完成电能变换，是能量流转的关键器件。

　　本篇文章重点拆解三个核心问题：PCS 是怎么工作的、IGBT 在里头扮演什么角色、捷捷微电IGBT储能场景下的选型方案。

　　储能变流器(PCS，Power Conversion System)是储能系统的核心设备，架在电池和电网、家用负载中间，实现电能双向转换;

　　放电：电池的直流电转成交流电，供家里电器使用，多余的电输回电网;

　　充电：电网交流电或光伏直流电，经PCS转为直流电，存进电池。

　　依靠 PCS，储能系统可以实现削峰填谷、平滑负荷曲线，也让光伏这类可再生能源真正存得住、用得好。

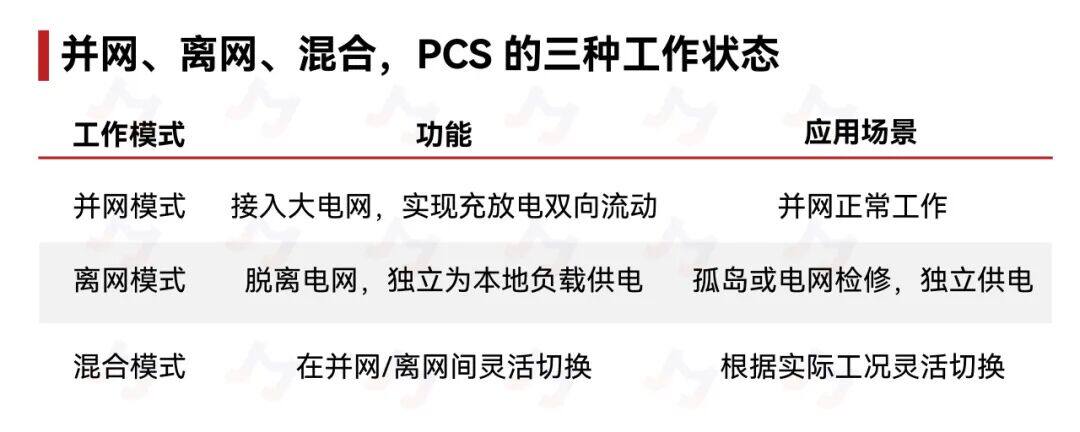

　　根据不同应用场景，PCS 有三种工作模式：

　　并网模式：接入公共电网，电能双向充放电，依托电网正常运行;

　　离网模式：脱离大电网独立给本地设备供电，多用于偏远孤岛或者电网检修断电场景;

　　混合模式：可灵活切换并网、离网两种状态。电网正常时调度电能，电网出现故障，依旧可以保障重要负载不断电;

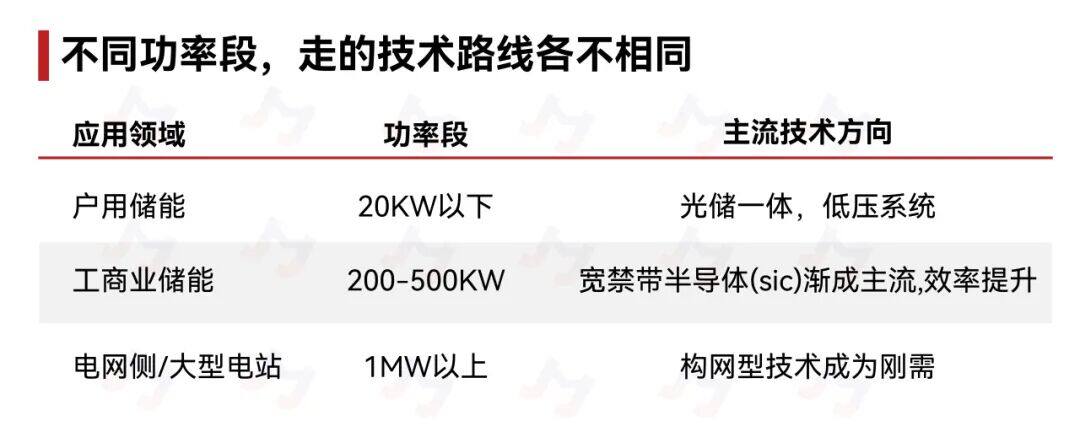

　　从应用领域看：户用储能功率( 20kW 以内)，主打光储一体、低压系统;200‑500kW 的工商业储能，技术正在向宽禁带半导体方向升级;1MW 及以上电网侧、大型储能电站，则对构网型技术有硬性需求。功率段不一样，对功率器件的要求也会随之改变。

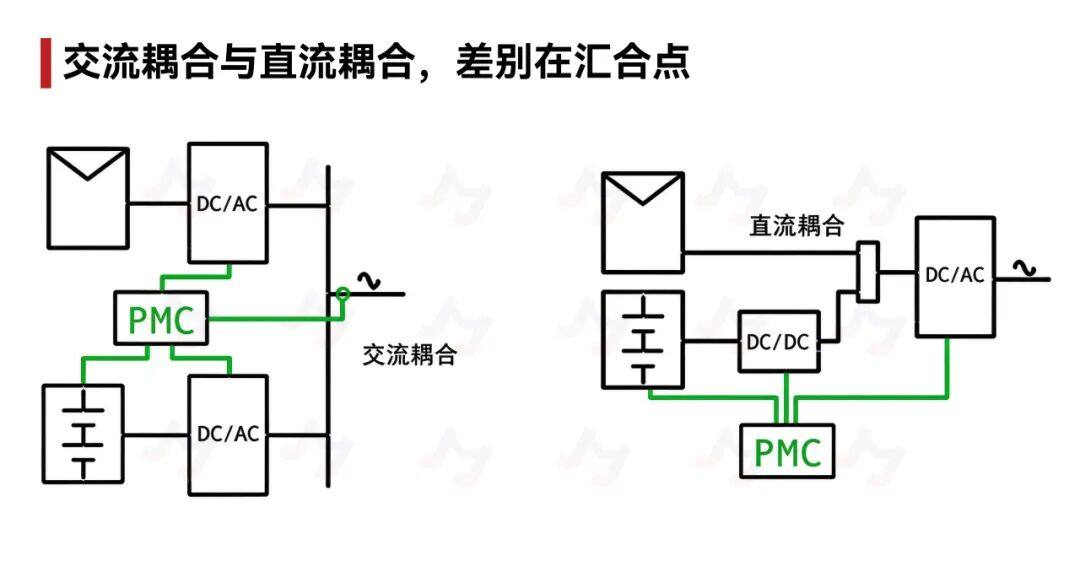

　　目前储能系统主要分为交流耦合、直流耦合两条架构路线。

　　交流耦合：光伏、电池各自配置一套逆变器，电能最后在交流侧汇集;

　　直流耦合：光伏和电池先在直流侧完成汇合，仅靠一台逆变器完成交直流转换。

　　对比下来，直流耦合转换效率更高、响应速度更快，也更适配模块化产品设计，现在已经是户用储能、便携移动储能的主流方案。市面上绝大多数 PCS 采用"DC/DC + DC/AC"两级电路架构。

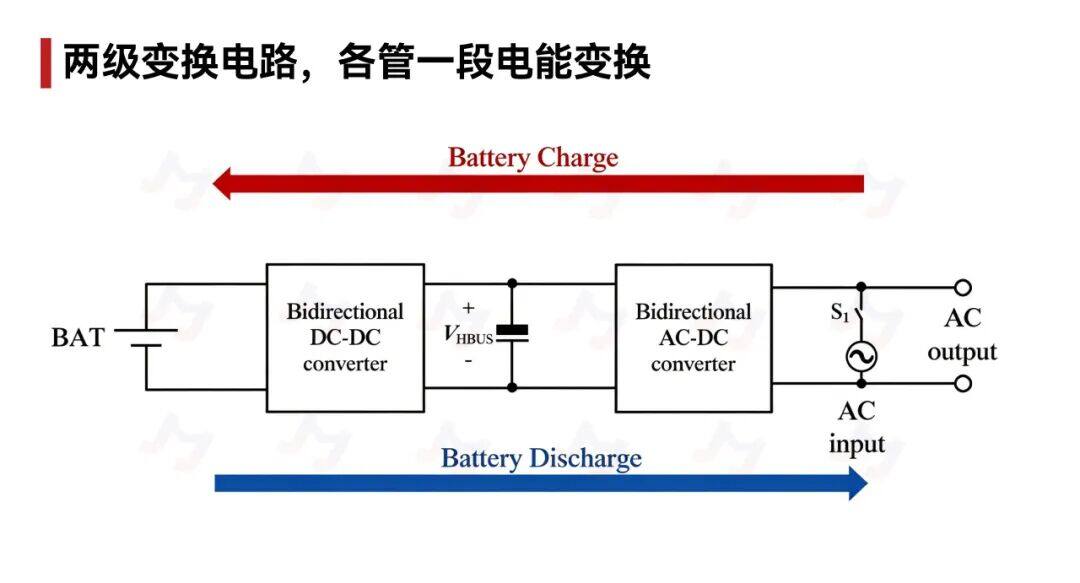

　　以移动户储设备为例，整套系统分成两级功率变换电路：

　　双向 DC/DC 变换电路：负责电池与直流母线之间的升降压，对电池充放电进行控制;

　　双向 AC/DC 变换电路：负责直流与交流互转，对接电网和家电负载。

　　充电时，交流电经电路变成直流电存入电池;放电时，电池直流电再转成交流电输出给电器。

　　不同储能设备的电池电压差异很大：普通家用户储电池一般在 40-60V(常见 48V)，大型三相储能设备电池电压可从 150V 到 900V 不等。出于安全考量，部分产品会采用带隔离设计的 DC/DC 变换器，常用拓扑包括 DAB、LLC、双向升降压电路等。

　　PCS的双向AC/DC变换中，IGBT是主要开关器件，IGBT的性能直接决定整机的效率、发热和寿命。

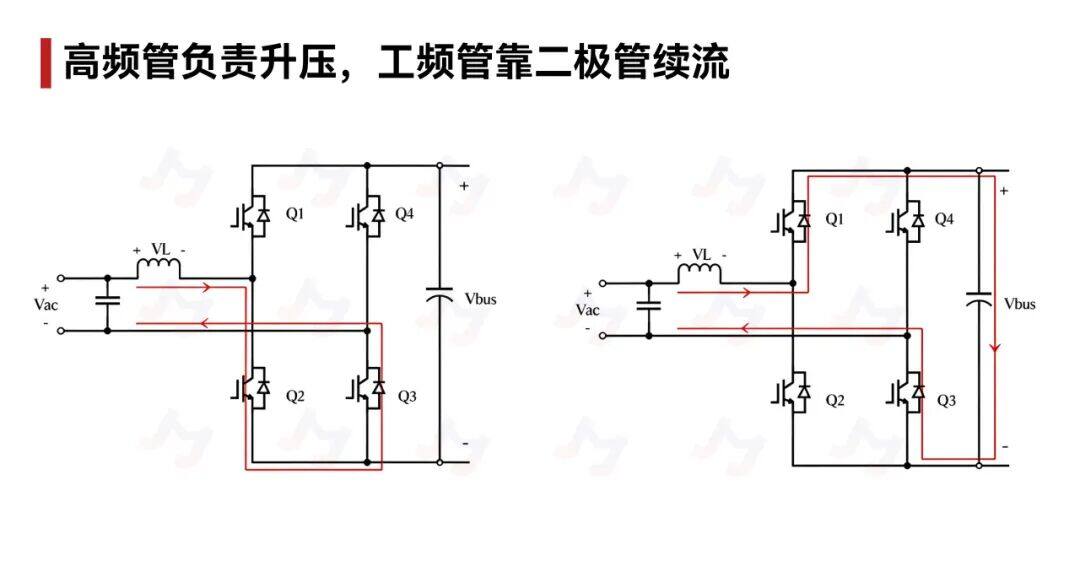

　　充电时的功率因数校正(PFC)，简单理解就是让设备"用电更友好"，减少对电网的谐波干扰。

　　电路中有两类 IGBT：高频管频繁高速开关、完成升压;工频管开关动作很少，主要靠内部二极管续流。

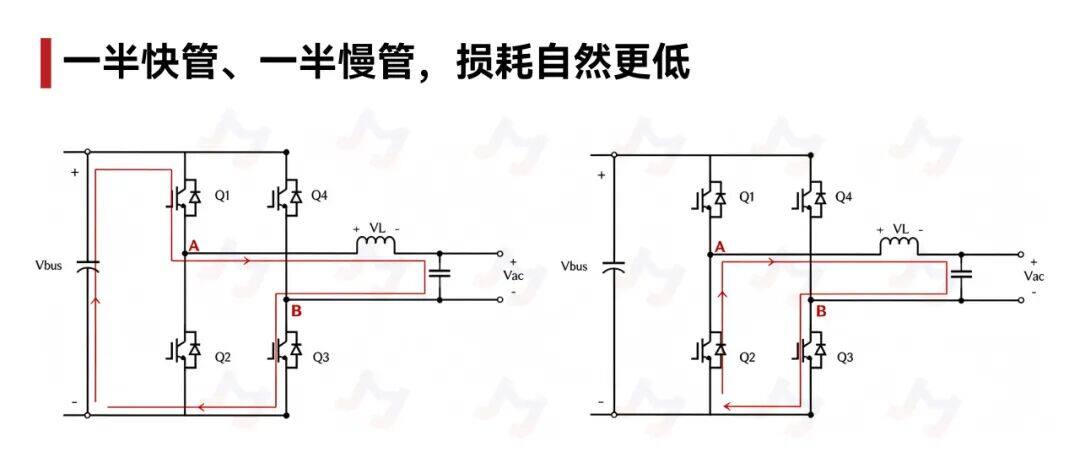

　　放电时的逆变输出，把电池直流电变成交流电，主要有两种调制方式：

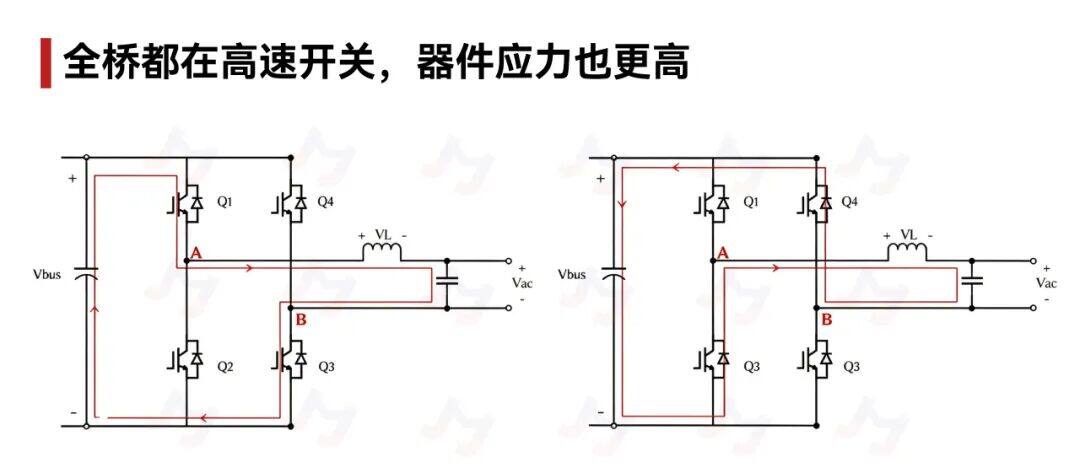

　　双极性调制：全部功率管高速开关，损耗大、发热严重，市面上已经很少采用;

　　单极性调制：一半器件高频运转，另一半器件做工频工作，谐波更小，配套滤波元件体积也可以做小，整体损耗差不多只有双极性方案的一半，是户储、移动储能的主流选择。

　　小结：IGBT 是 PCS 里承担高频开关的核心器件，器件性能好坏，直接影响设备发热、效率和长期运行可靠性。

　　捷捷微电作为国内领先的功率半导体企业，采用 IDM 全产业链运营模式，打通从芯片、器件、模块到系统的垂直链路，完成从单品供应到平台化方案能力的升级，能够为客户提供协同性更强、效率更优的一体化技术服务。

　　公司自产的IGBT使用了先进的“微沟槽 + 场截止”技术。产品参数一致性优异，在导通损耗与开关损耗之间取得良好平衡，器件抗冲击性能突出，适配储能设备长期不间断运行的工况，现已批量应用于各类储能项目。

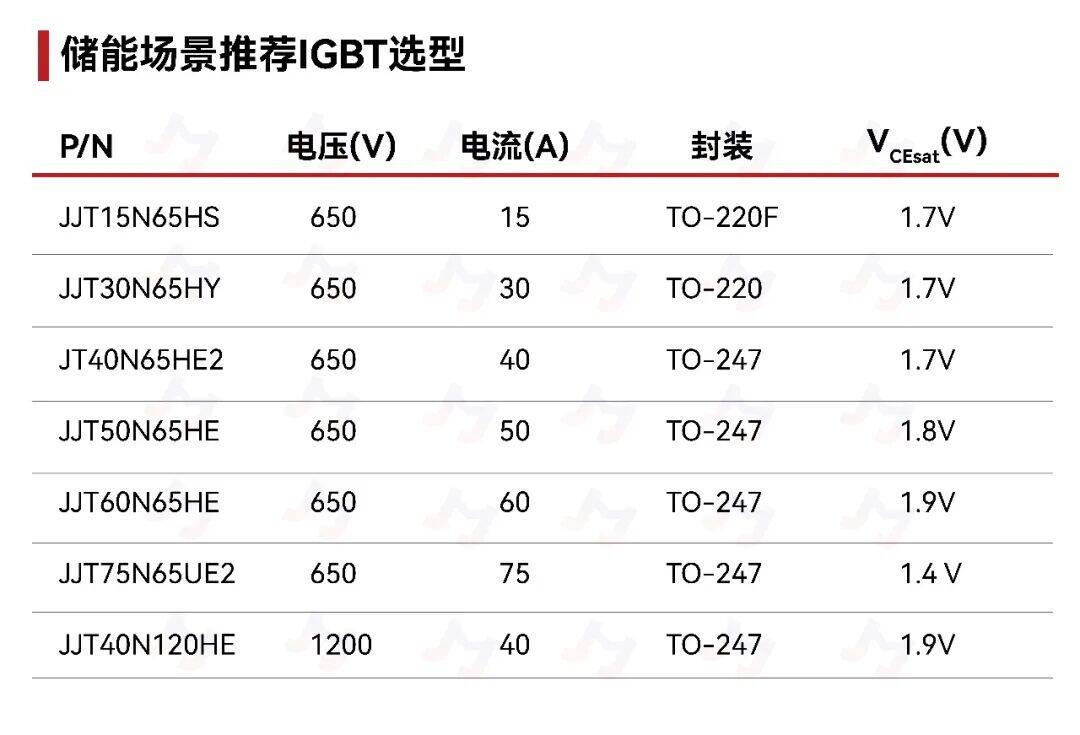

　　选型小贴士：

　　650V 系列：适配绝大多数户储、移动储能 PCS ;

　　1200V 规格：面向高压三相储能设备;

　　更低的饱和压降、开关损耗，能够减少器件发热，提升整机工作效率。

　　选型储能 IGBT，可重点关注三个维度：耐压能否覆盖系统母线电压、封装是否匹配整机结构、饱和压降与开关损耗是否足够低，以此控制器件温升。

　　捷捷微电 IGBT 系列覆盖 650V、1200V 多档耐压，15A-75A 多档电流规格，适配户储、移动储能、工商业储能各类场景，为储能整机提供国产化功率器件解决方案。
