  • AMEYA360代理丨ROHM 实战篇：通过驱动器源极引脚改善开关损耗—有驱动器源极引脚的封装、有无驱动器源极引脚的差异及其效果

AMEYA360代理丨ROHM 实战篇：通过驱动器源极引脚改善开关损耗—有驱动器源极引脚的封装、有无驱动器源极引脚的差异及其效果

发布时间：2026-10-29 16:24
作者：AMEYA360
来源：ROHM
阅读量：185

　　在上一篇文章中，我们了解了传统的MOSFET驱动方法，这也是了解主题中的驱动器源极引脚效果的前提。在本文中，我们将一起了解有驱动器源极引脚的实际封装、具有驱动器源极引脚的MOSFET的工作情况和驱动器源极引脚的效果。

　　有驱动器源极引脚的封装

　　目前，ROHM有驱动器源极引脚的封装包括TO-247-4L和TO-263-7L两种AMEYA360代理丨ROHM 实战篇：通过驱动器源极引脚改善开关损耗—有驱动器源极引脚的封装、有无驱动器源极引脚的差异及其效果

　　作为参考，在这里给出了每种封装的外形尺寸和结构。

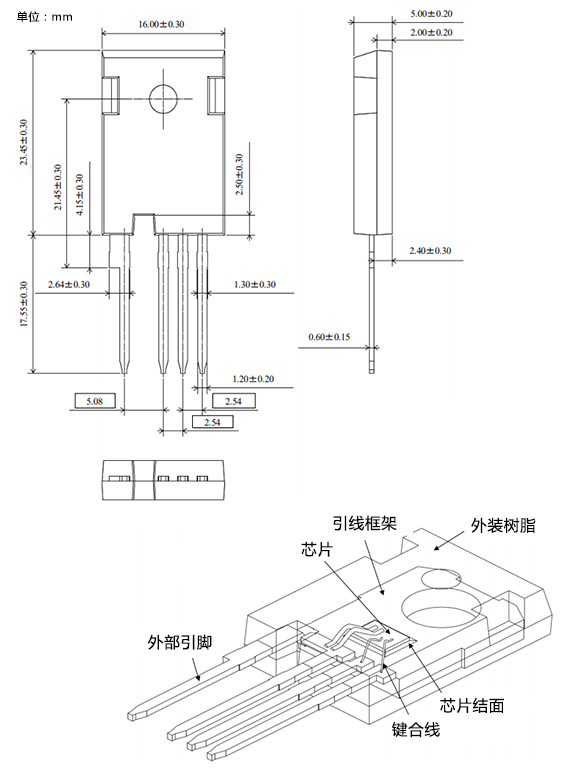

　　TO-247-4L封装

　　

AMEYA360代理丨ROHM 实战篇：通过驱动器源极引脚改善开关损耗—有驱动器源极引脚的封装、有无驱动器源极引脚的差异及其效果

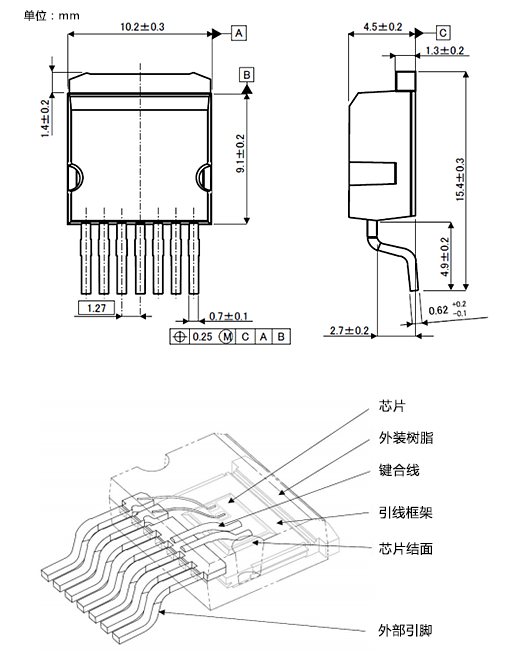

　　TO-263-7L封装

AMEYA360代理丨ROHM 实战篇：通过驱动器源极引脚改善开关损耗—有驱动器源极引脚的封装、有无驱动器源极引脚的差异及其效果

　　有无驱动器源极引脚的差异及其效果

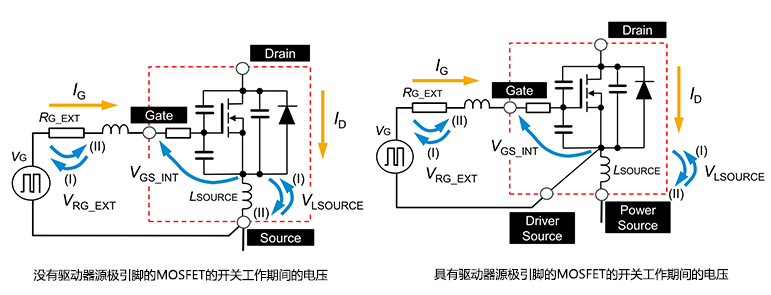

　　左下图是以往MOSFET的驱动电路，右下图是具有驱动器源极引脚的MOSFET的驱动电路。不同的是驱动电路的回流线的连接方式，以往MOSFET是连接到源极(Source)引脚，而具有驱动器源极引脚的MOSFET是连接到驱动器源极引脚(Driver Source)引脚，其源极是一个单独的电源(Power Source)引脚。此外，每个蓝色箭头表示开关工作中的电压。

　　

AMEYA360代理丨ROHM 实战篇：通过驱动器源极引脚改善开关损耗—有驱动器源极引脚的封装、有无驱动器源极引脚的差异及其效果

　　如蓝色箭头所示，两者在开关工作中的电压是相同的。再次提一下，MOSFET被施加VG并导通后，ID增加，LSOURCE沿图中(I)的方向产生VLSOURCE。由于电流IG流入栅极引脚，因RG_EXT产生压降VRG_EXT(I)。

　　如上所述，两者产生的电压是一样的，但在以往MOSFET的情况下，VLSOURCE和VRG_EXT(I)被包含在导通时的驱动电路网中，因此MOSFET的导通工作所需的芯片上的电压VGS_INT会减少，最终导致导通速度降低。而在具有驱动器源极引脚的情况下，ID会流向电源(Power Source)引脚，不流向驱动器源极(Driver Source)引脚，这部分不包含在驱动电路网中，因此可以消除VLSOURCE对VGS_INT的影响。

AMEYA360代理丨ROHM 实战篇：通过驱动器源极引脚改善开关损耗—有驱动器源极引脚的封装、有无驱动器源极引脚的差异及其效果

　　如果具备驱动器源极引脚，则可以去掉

AMEYA360代理丨ROHM 实战篇：通过驱动器源极引脚改善开关损耗—有驱动器源极引脚的封装、有无驱动器源极引脚的差异及其效果

项(=VLSOURCE)，可以看出这部分电压不会影响VGS_INT。这就是驱动器源极引脚的效果，可以提高导通速度。

AMEYA360代理丨ROHM 实战篇：通过驱动器源极引脚改善开关损耗—有驱动器源极引脚的封装、有无驱动器源极引脚的差异及其效果
