扬杰MOSFET如何扛住热插拔"高压大电流瞬间"

　　工业电源的"隐形考题"：

　　在PLC、伺服驱动、AGV、工业UPS和服务器冗余电源里，MOSFET大部分时间工作在导通或关断状态，工程师习惯用RDS(on)、Qg、开关时间来评价一颗器件。但在两个时刻，这颗器件会被拉进一个完全不同的工况——上电浪涌和故障限流。

　　板卡插入带电背板、大容性负载软启动、输出短路控制器把MOSFET钳位在饱和区……这些瞬间，MOSFET同时承受着接近母线电压的VDS和数十甚至上百安培的IDS。它不再是一个"开关"，而是一个正在被加热的电阻。这时候决定它是否存活的，不是RDS(on)，而是安全工作区(Safe Operating Area, SOA)。

　　痛点：为什么"低RDS(on)"的管子反而更容易烧

　　过去十年，沟槽工艺把单位面积RDS(on)越做越小，相同导通电阻下芯片面积持续缩小。这带来一个隐性代价：die越小，单位面积承受脉冲功率的能力越弱，抗二次击穿的裕量越紧。

　　在热插拔和eFuse场景里，FET被栅极电压缓慢拉升，工作在饱和区。如果芯片局部出现微小热点，而器件温度系数为正——也就是越热电流越大——热点会迅速失控，形成二次击穿(Secondary Breakdown)，几十微秒内器件永久损坏。这就是为什么不少工程师遇到过"参数表上RDS(on)很漂亮、产品规格书也有SOA曲线，但在热插拔实测里还是炸管"的情况。

　　问题往往出在三点：

　　ZTC点偏高：零温度系数点被推到高VGS，正常线性工作区间落在正温度系数区，热点自加速;

　　高温SOA衰减大：datasheet上的SOA曲线标称25°C，机箱内60至85°C环境下实际可用电流要打很大折扣;

　　封装热阻不匹配：小封装追求低RDS(on)，但ZthJC偏高，脉冲功率散不出去。

　　扬杰的解题思路：把宽SOA特性做进芯片，而不是靠散热补救

　　扬杰科技面向工业电源场景推出的宽SOA MOSFET系列，从芯片设计源头解决上述问题。以基于扬杰科技G2.5S技术平台打造的N100V PDFN5060宽SOA物料YJG4D3G10HRS为例:

　　优化单元结构与外延掺杂，拉低ZTC点：通过元胞版图和外延参数协同设计，把零温度系数点(ZTC point)推到更低VGS、更低电流位置，使FET在常见线性工作区间落在负温度系数区——热点自动分流降温，从机理上抑制二次击穿。

　　同时给出25°C实测能力：产品规格书完整常温下的安全工作区(SOA)，客户无需凭经验保守降额，设计裕量更真实体现。

　　低ZthJC封装选型：采用铜夹片(Clip-bond)封装工艺，让脉冲功率在微秒至毫秒级时间内有效导出。

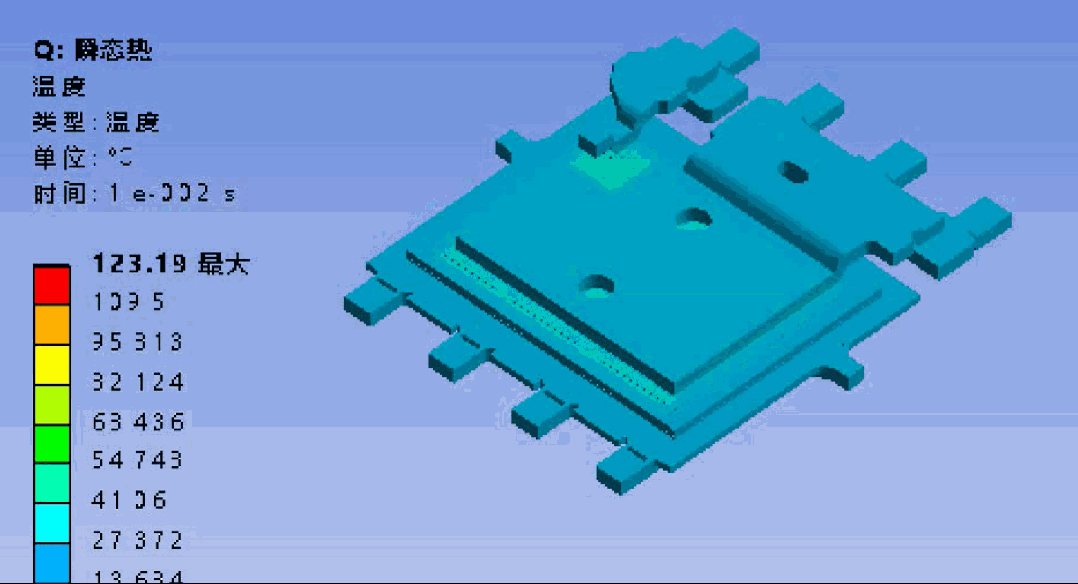

YJG3DG8G10HRS热仿真参考示意(54V 5A 10ms 40mm*40mm FR4 PCB)

　　兼顾常态导通损耗：针对于客户的应用需求, 在保证宽SOA电流特性下, 同时兼顾的低导通阻抗, 其RDS(on)做到3.4mohm typical @Vgs=10V ，避免为了可靠性牺牲电源效率。

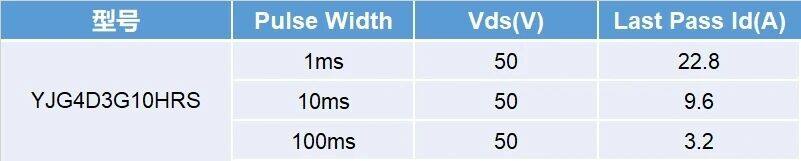

　　SOA测试结果(@Vds=50V)

YJG4D3G10HRS SOA实测结果样本

　　测试与验证：不止于热阻反推, 无法反映实际产品特性：

　　宽SOA器件的可信度，最终要落到测试上。但在国内MOSFET行业，产品规格书上的SOA特性曲线长期存在一个"潜规则"——大多数是基于ZthJC热阻模型和器件参数反推出来的，而不是逐点实测。

　　这种方法在25°C、100us以下短脉冲、单脉冲条件下与实际吻合尚可，但一旦脉冲拉长到毫秒级反推曲线与真实承受能力之间的偏差就会明显放大。客户在设计时不得不按经验再留一大段降额，原本小封装能解决的问题，最后被迫上D²PAK甚至更大封装。

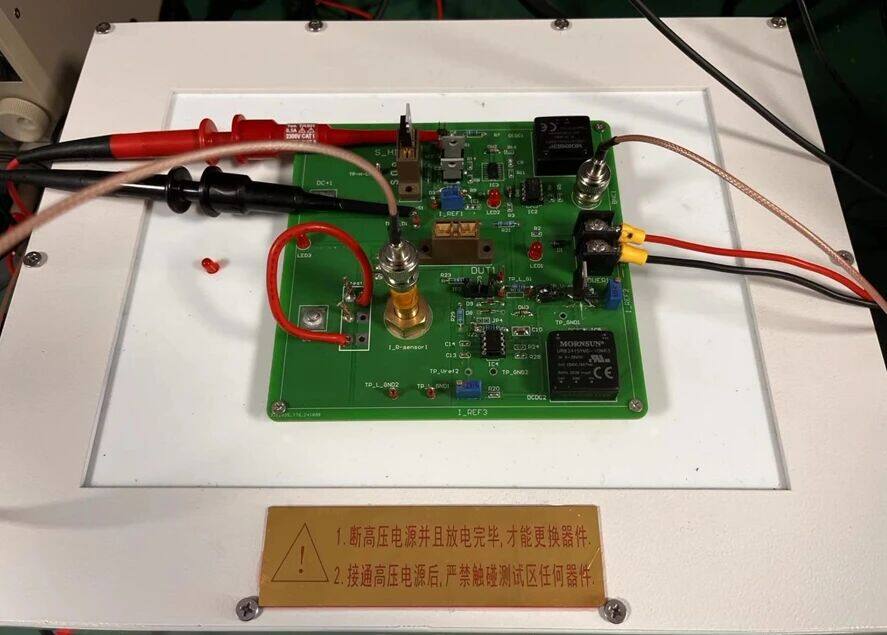

　　扬杰科技在宽SOA产品线上，把测试验证作为与芯片设计同等重要的一环，自行开发完整SOA测试线路，针对客户应用条件逐点实测SOA能力，确保客户使用裕量。

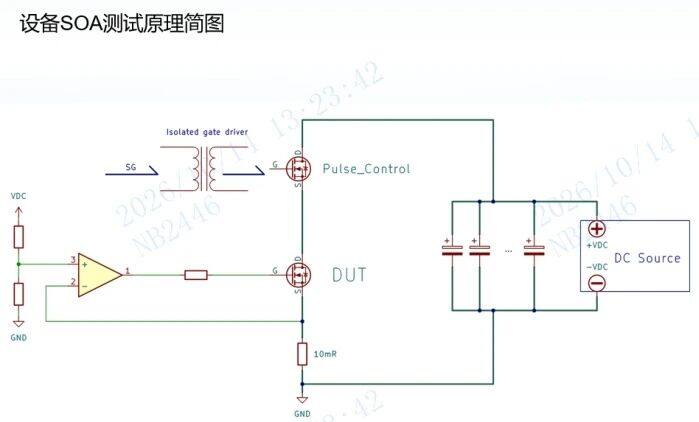

　　・信号发生直接控制提供需求脉宽

　　・DC source提供稳定直流电压

　　・运放+电流采样提供固定电流

　　・其他保护功能防止电路击穿，提供可重复性测试

扬杰科技SOA测试方案示意

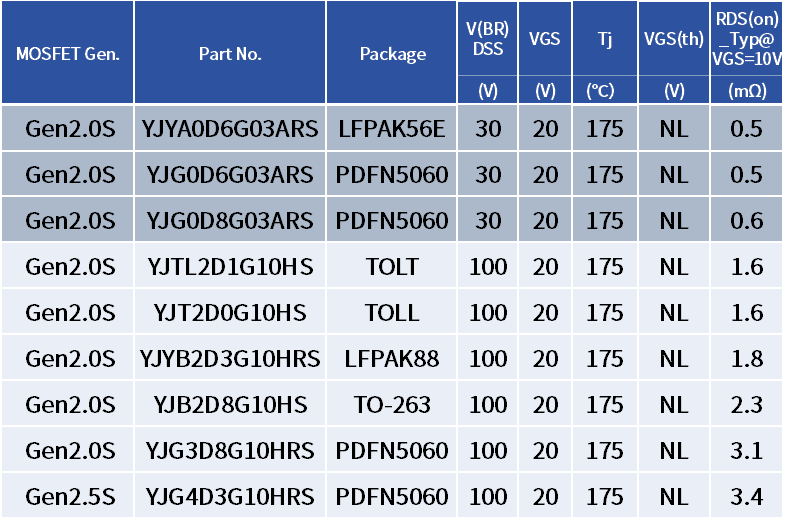

　　扬杰科技Wdie SOA MOSFET产品路线图：

　　针对常见12V及48V服务器电源轨，扬杰科技推出了多颗不同规格MOSFET，以满足更多实际应用常见。目前已有物料进入批量，且品质稳定。

　　G2.5S系列产品在G2.0S的基础上，针对于客户应用需求, 优化了产品特性设计，使得器件SOA能力进一步加强。如需其他详细规格及SOA测试数据，请联系扬杰科技。

　　典型应用场景

　　12V/48V服务器电源热插拔应用：背板带电插拔板卡，MOSFET在软启动期间承受浪涌电流，宽SOA特性确保单次插拔不触发失效;

　　eFuse电子保险丝：过载或短路时控制器把MOSFET钳位在饱和区限流毫秒级，宽SOA是这个工况的硬性指标;

　　BMS电池保护与ORing电路应用：电池组充放电切换、反接保护、均流母线，FET在异常瞬间进入线性区;

　　伺服驱动与风扇控制：MOSFET作线性电流源长期工作，散热与SOA裕量直接决定寿命;

　　AGV/叉车/UPS：电池驱动设备在工况切换时产生大电流应力，宽SOA器件提供系统级冗余。

　　结语：

　　工业电源的可靠性，往往不取决于那些"标称工况"，而取决于那些持续几毫秒的异常瞬间。扬杰科技宽SOA MOSFET从ZTC点、高温SOA表征和封装热阻三个维度入手，把"扛得住"做进芯片本身——让客户在热插拔、eFuse和电池保护场景里，不再需要在低导通损耗和高可靠性之间做妥协。

　　除热插拔应用外，针对服务器应用场景中的SST，PSU，HVDC，IBC及BBU应用，扬杰科技已推出一系列分立器件解决方案，欢迎垂询。

　　本文仅作技术交流分享，不构成任何专业建议。文章内容仅供参考，使用后果自负。
