行业新闻

广和通打造MagiCore AI文旅整机解决方案，提供一站式定制交付服务

关键词：

广和通

发布时间：2026-11-04 13:39 阅读量：200 继续阅读>>

行业新闻

邀请函｜AMEYA360 亮相 electronica 2026 慕尼黑电子展，诚邀莅临 B5-540！

　　2026年11月10–13日，全球电子行业盛会 electronica 2026慕尼黑电子展重磅开启!AMEYA360 如约参展，展位 B5-540，期待与您相见。　　electronica始于1964年，两年一届，是电子元器件领域顶级盛会。本届以“Empowering the All Electric Society(赋能全电社会)”为主题，聚焦 AI、汽车电子、半导体、能效、物联网等热门方向，是全球采购、工程师对接供应链的核心平台。　　展会信息　　时间：11.10–12 09:00–18:00|11.13 09:00–15:00　　地点：德国慕尼黑新国际博览中心　　AMEYA360 展位：B5-540　　AMEYA360 拥有80+原厂授权，涵盖 ROHM、Panasonic、Taiyo Yuden、纳芯微、润石、思瑞浦等，同步分销 TI、ADI、ST 等品牌;平台汇聚3500+供应商，八百多万可订型号、五百万 + 现货，提供 BOM 配单、紧缺物料寻源、FAE 技术支持、全球供应链配套服务。　　展会期间，AMEYA360 商务与技术团队将在 B5-540 现场，和您面对面沟通：　　资源与物料保供：紧缺料号寻源、器件替代方案、库存与交期同步对接　　BOM 配单与批量采购：覆盖样品验证到量产交付的一站式配单服务　　原厂授权与方案支持：代理产品线选型咨询、FAE 技术配套支持　　全球供应链协同：AMEYA360 服务网络布局上海、深圳、香港、中国台湾、马来西亚、印度、墨西哥、美国等 50 多个节点，适配全球化采购与生产节奏。　　欢迎新老伙伴莅临展位B5-540，共探供应链解决方案，把握产业新机遇。

关键词：

AMEYA360

发布时间：2026-11-03 15:30 阅读量：314 继续阅读>>

ROHM开发出支持GaN高频开关的TP-PFC控制器<span style='color:red'>IC</span>

行业新闻

ROHM开发出支持GaN高频开关的TP-PFC控制器IC

　　2026年10月29日，全球知名半导体制造商ROHM(总部位于日本京都市)宣布，开发出有助于实现小型高效率AC-DC电源的Totem Pole PFC*1(图腾柱PFC，以下简称“TP-PFC”)控制器IC“BM85060FV”，其特点是可在支持GaN HEMT*2高频开关的MHz频段工作。　　近年来，随着AC适配器、消费电子和小型工业设备的功能日益强大，设备所需电力也不断增加，与此同时，对设备小型化和节能化的要求也越来越高。而且，在能效法规日趋严格的大背景下，不仅要提高产品工作时转换效率，还要降低无负载(空载)时的功耗。在这种情况下，与传统的Si(硅)功率半导体相比，可支持高频开关的GaN HEMT得到了越来越广泛的应用。此外，将GaN HEMT与TP-PFC电路相结合的电源，因其能显著降低功率损耗而被寄望成为追求高效率和小型化设备的有力电源解决方案。另一方面，传统的TP-PFC控制技术广泛使用MCU，但对于小型电源设备而言，除了功耗、电路规模和成本方面的挑战外，如何实现针对GaN HEMT高频开关的控制也成为亟需解决的难题。　　针对这些课题，ROHM开发出能够以低功耗控制采用了GaN HEMT的TP-PFC电路、并支持MHz频段高频开关的专用控制器IC“BM85060FV”。新产品可在AC适配器、投影仪等消费电子设备及小型工业设备所用的300~500W级AC-DC电源中，在系统层面实现高达99%的转换效率。这不仅可抑制功率损耗和发热量，还能通过提高开关频率实现外围元器件的小型化，从而有助于电源电路更加节省空间。　　另外，还实现了仅150μA的空载电流，与普通品相比降低了70%*。因此，使用该产品更容易降低系统的待机功耗，有助于构建满足DoE Level7*3和CoC Tier2*4节能要求的电源系统。　　不仅如此，新产品还内置防雷击浪涌电路等AC-DC电源所需的各种保护功能，有助于减轻设计负担并提高系统可靠性。　　新产品已于2026年10月开始销售(样品价格670日元/个，不含税)，并已开始网售(330W预设配置产品)，客户可通过AMEYA360购买。另外，ROHM还准备了搭载“BM85060FV”的330W输出TP-PFC评估板，为采用GaN HEMT的高效率AC-DC电源开发提供支持。　　未来，ROHM将继续通过提供以GaN HEMT为首的功率半导体，以及与模拟IC相结合、能够更大程度地激发其性能的功率电子解决方案，为电子设备进一步降低功耗和小型化贡献力量。　　*截至2026年10月27日ROHM调查数据　　<应用示例>　　非常适用于AC适配器、投影仪等消费电子设备，以及小型工业设备等以300～500W级功率为主的小型高效率AC-DC电源。　　<术语解说>　　*1)Totem Pole PFC(TP-PFC)　　在AC-DC电源中，为了高效利用输入电源提供的电力所采用的一种PFC(Power Factor Correction：功率因数校正)电路方式。通过用开关器件替换传统PFC电路中使用的二极管整流桥，可降低导通损耗。　　*2) GaN HEMT　　GaN(氮化镓)是一种用于新一代功率元器件的化合物半导体材料。　　与普通的半导体材料Si(硅)相比，其物性更优异，开关速度更快，支持高频率工作。　　HEMT是High Electron Mobility Transistor(高电子迁移率晶体管)的英文首字母缩写。　　*3)DoE Level7　　美国DoE(Department of Energy，美国能源部)针对电子设备外部电源实施的能效要求。对工作时的功率转换效率及无负载时的功耗制定了严格的标准，要求相应产品具备高节能性能。　　*4)CoC Tier2　　针对电子设备外部电源实施的欧盟CoC(Code of Conduct：行为准则)能率要求。对工作时的功率转换效率及无负载时的功耗制定了严格的标准，要求相应产品具备高节能性能。

关键词：

ROHM , ROHM Semiconductor , Ameya360

发布时间：2026-11-02 13:05 阅读量：288 继续阅读>>

行业新闻

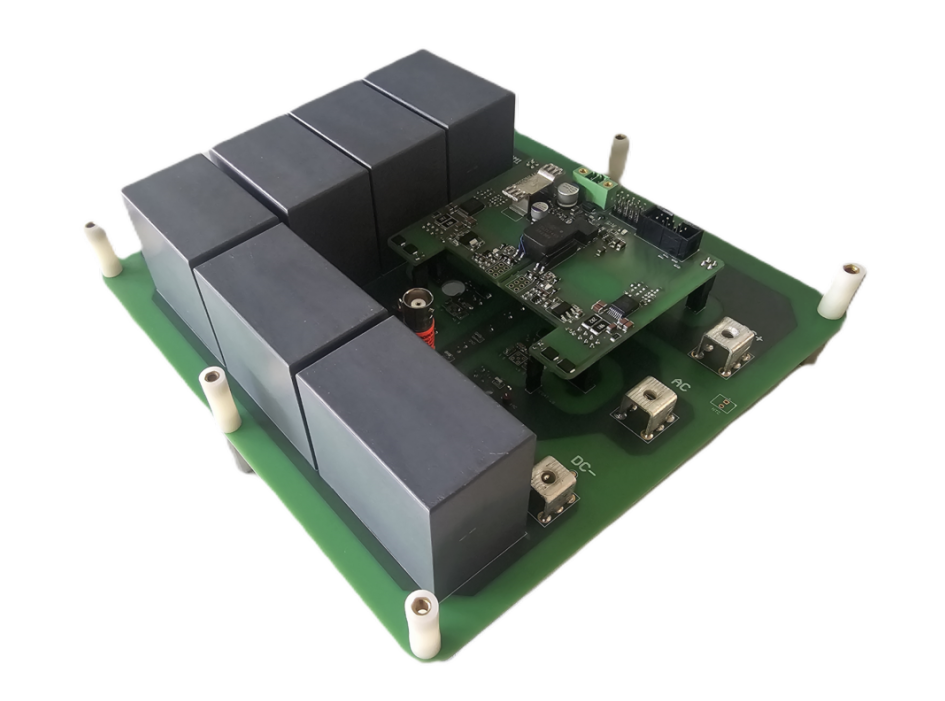

AMEYA360代理丨ROHM SiC驱动技术篇：低边 SiC 开关开通 / 关断时，栅源电压如何优化？

　　本文将详细介绍SiC MOSFET在LS导通时的动作情况和LS关断时的动作情况。　　SiC MOSFET低边开关导通时的Gate-Source间电压的动作　　当SiC MOSFET的LS导通时，首先ID会变化(下述波形示意图T1)。此时LS的ID沿增加方向、HS的ID沿减少方向流动，受下述等效电路图中所示的事件(I)影响，在图中所示的极性产生公式(1)的电动势。公式(1)与上一篇文章中使用的公式相同。该电动势引起的电流将源极侧作为正极对CGS进行充电，因此在LS会将VGS向下推，在HS会将VGS向负极侧拉，使之产生负浪涌(波形示意图VGS的T1)。　　当ID的变化结束时，LS的VDS的电位降低(波形示意图T2)。所以，公式(2)中的电流就像等效电路图中的(II)-1、(II)-2那样流动，并且VGS会分别引发下列公式(3)、(4)中的电压上升。　　VDS刚刚开始变化后，公式(3)的VGS上升为主，随着时间的推移，公式(4)的VGS也开始上升。也就是说，MOSFET的CGD/CGS比、驱动电路的RG_EXT、栅极驱动信号图形布线的电感值LTRACE具有很大影响。　　如等效电路图所示，HS中的(II)-2的电流ICGD2处于VGS提升方向。因此，本来应该处于OFF状态的HS因VGS的提升而开始了导通工作。这种现象称为“误启动”。当HS发生误启动时，就会与LS的导通工作重叠，致使HS和LS的MOSFET同时导通，从而引发直通电流。　　ICGD2会持续流动到LS的导通工作结束，并被积蓄在LTRACE中，但会在VSW变化结束的时间点消失，LTRACE产生电动势。这就是事件(III)。受RG_EXT等开关条件影响，ICGD2可能会达到几安培，并且该电动势可能会增加。　　受上述事件(I)、(II)、(III)的影响，LS导通后的Gate-Source电压呈现出波形示意图中所示的动作。波形示意图和等效电路图的相同编号表示同一事件。另外，图中VGS的虚线波形表示理想的波形。　　外置栅极电阻的影响　　下面是SiC MOSFET桥式结构的LS导通时的双脉冲测试结果。(a)波形图的外置栅极电阻RG_EXT为0Ω，(b)为10Ω。图中的(I)、(II)、(III)同前面相应编号的事件。　　VDS刚刚开始变化后，公式(3)的VGS上升为主，随着时间的推移，公式(4)的VGS也开始上升。也就是说，MOSFET的CGD/CGS比、驱动电路的RG_EXT、栅极驱动信号图形布线的电感值LTRACE具有很大影响。　　如等效电路图所示，HS中的(II)-2的电流ICGD2处于VGS提升方向。因此，本来应该处于OFF状态的HS因VGS的提升而开始了导通工作。这种现象称为“误启动”。当HS发生误启动时，就会与LS的导通工作重叠，致使HS和LS的MOSFET同时导通，从而引发直通电流。　　ICGD2会持续流动到LS的导通工作结束，并被积蓄在LTRACE中，但会在VSW变化结束的时间点消失，LTRACE产生电动势。这就是事件(III)。受RG_EXT等开关条件影响，ICGD2可能会达到几安培，并且该电动势可能会增加。　　受上述事件(I)、(II)、(III)的影响，LS导通后的Gate-Source电压呈现出波形示意图中所示的动作。波形示意图和等效电路图的相同编号表示同一事件。另外，图中VGS的虚线波形表示理想的波形。　　外置栅极电阻的影响　　下面是SiC MOSFET桥式结构的LS导通时的双脉冲测试结果。(a)波形图的外置栅极电阻RG_EXT为0Ω，(b)为10Ω。图中的(I)、(II)、(III)同前面相应编号的事件。　　dVDS/dt带来的LS的VGS上升和HS的VGS负浪涌(波形示意图T4)是事件(IV)。　　波形示意图的T4周期结束时，公式(1)所示的ICGD1消失时发生的浪涌是事件(V)。公式(1)与之前使用的公式相同。　　然后，漏极电流发生变化(波形示意图T6)，并发生公式(2)所示的LSOURCE引起的电动势，电流如等效电路的事件(VI)中所示流动。公式(2)也与之前使用的公式相同。　　可以看出的动作是，由于该电流以源极侧为负极向MOSFET的CGS充电，因此在HS侧将VGS推高，在LS侧将VGS向正极侧拉升，以防止VGS下降。结果就产生了波形示意图所示的VGS动作。波形示意图中VGS的虚线表示理想的电压波形。　　外置栅极电阻的影响　　下面是SiC MOSFET桥式结构的LS关断时的双脉冲测试结果。(a)波形图的外置栅极电阻RG_EXT为0Ω时，(b)为10Ω。图中的(IV)、(V)、(VI)即前面提到的事件。　　如波形图所示，可以看到事件(V)的浪涌非常明显。　　尽管由VDS的变化引起的事件(IV)的影响很小，但由于HS中事件(IV)引起的负浪涌常常会超过额定值，在这种情况下，就需要对电路采取相应的措施。要想减少这种关断时的HS负浪涌，需要减小HS栅极电阻RG_EXT。然而，需要注意的是，在前文介绍过的常用栅极电阻调节电路中，事件(IV)在电阻值高的RG_ON侧较为突出。　　关于由事件(VI)引起的VGS抬升，由于该时刻正好在关断(Turn-off)结束之前，所以即使HS进入导通(Turn-on)动作，SiC MOSFET桥式结构的LS也已经被关断，几乎不会造成什么问题。
