　　引言

　　RS-485是目前广泛应用的有线接口之一，其平衡的差分信号传输特性可抑制噪声，使其能在嘈杂的工作环境中实现较远距离的通信。包括电能表、工厂自动化、电机控制、白色家电、光伏储能等系统中，RS-485都是常见的通信接口。

　　当RS-485的速度达到115200bps以上时，使用传统的低速光耦817等方案会面临传输不稳定等不良现象，改用高速光耦或数字隔离器又面临成本增加，如选择贝岭BL7221CAH数字隔离器+ 贝岭DPC-817光耦+贝岭BL3085套片方案则可以在几乎不增加成本的前提下轻松将速率提升至500kbps以上。相较于传统光耦方案，此种混合方案，在几乎不增加成本的前提下即提升了传输速率，降低系统复杂度，又可降低整体功耗;可应用于白色家电、仪表等设备中的RS-485隔离。

　　基于光耦的隔离485方案


上海贝岭套片方案：485 隔离传输 “经济 + 稳定” 双需求的技术应答

　　基于上海贝岭数字隔离器的隔离485方案

上海贝岭套片方案：485 隔离传输 “经济 + 稳定” 双需求的技术应答

　　RS-485收发器BL3085使能端口可以使用贝岭DPC-817低速光耦进行隔离，数据端口更换为贝岭BL7221CAH双通道数字隔离器，相较于传统的817等低速光耦隔离方案，简单的更改，即提升了传输速率，减小占板面积，且可降低50%功耗。

上海贝岭套片方案：485 隔离传输 “经济 + 稳定” 双需求的技术应答

　　上海贝岭数字隔离器BL7221CAH主要参数

　　采用双电容隔离栅串联技术

　　传输速率1Mbps

　　低功耗1.2mA/1Mbps/CH

　　VISO电压达3750 VRMS(SOP8)，最大工作隔离电压VIOWM高达565VDC

　　抗浪涌能力超7kV，±120kV/μs CMTI

　　ESD HBM模式超6000V

　　内置失效保护电路，保证接收器输入端在开路或短路时，接收器的输出端高电平

　　工作温度：-40℃-125℃

　　上海贝岭RS-485收发器BL3085主要参数

　　+3.3V或+5V工作电压

　　内置失效保护电路

　　总线允许挂接多达256个收发器

　　I/O引脚ESD保护：±15kV IEC 61000-4-2，接触放电

　　SOP8封装

　　最大传输速率：

　　500kbps(5V供电时)

　　250kbps(3.3V供电时)

　　上海贝岭光耦DPC-817主要参数

　　电流转换比(CTR)范围：50~600% at IF =5mA, VCE =5V

　　VISO电压达5000 VRMS

　　工作温度高至+110℃

　　无铅且符合 RoHS 标准

　　通过 UL 认证(编号：E343249)


（"Note: The information presented in this article is gathered from the internet and is provided as a reference for educational purposes. It does not signify the endorsement or standpoint of our website. If you find any content that violates copyright or intellectual property rights, please inform us for prompt removal."）

Previous：多维发力！思瑞浦光伏储能全链模拟方案，点亮绿色新能源

Next：极海APM32F035无电解电容变频控制参考方案，助力智能家电实现低成本、高能效驱动

Online messageinquiry

reading

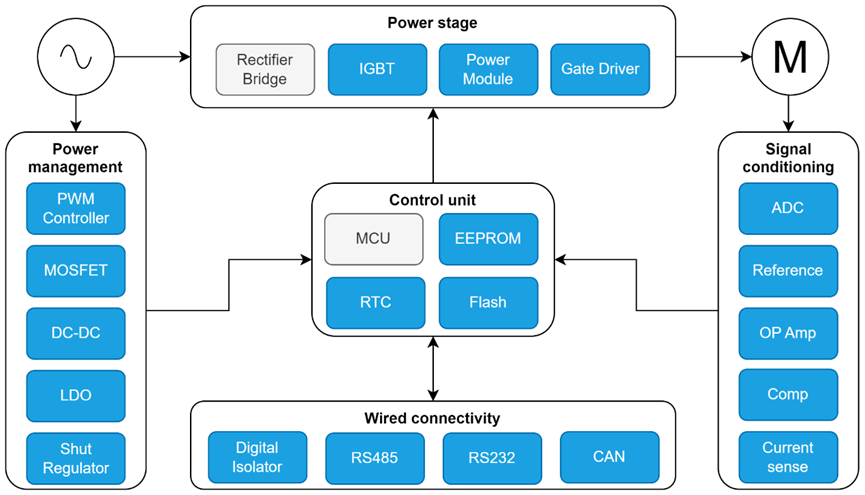

上海贝岭高压电机驱动系统关键技术及芯片应用选型
