多维发力！思瑞浦光伏储能全链模拟方案，点亮绿色新能源

　　在全球“双碳”战略驱动下，光伏等可再生能源正加速替代传统能源。根据BloombergNEF、IEA等权威机构的综合数据，2023-2025年全球光储新增装机容量的年复合增长率(CAGR)在 25%左右，预计2025-2030年期间，全球年复合增长率(CAGR)还将维持在 20%-35% 的区间。

　　思瑞浦凭借在高性能模拟芯片领域的全面布局，为光伏储能系统提供从信号感知、处理、传输到功率变换的一站式解决方案，服务超500家行业客户，2025年上半年思瑞浦光伏储能行业营收同比增长98%。

　　系统核心模块功能简析

　　光伏发电系统

　　MPPT(最大功率点跟踪)：实时追踪光伏阵列最大功率点，提升发电效率。

　　逆变器：将直流电转换为并网交流电，具备孤岛检测、谐波抑制等功能，是系统的“心脏”。

　　储能系统

　　BMS(电池管理系统)：实时监控电芯电压、电流、温度，估算SOC/SOH，执行均衡与保护策略，是电池的“安全卫士”。

　　PCS(储能变流器)：实现电能双向流动，按BMS指令完成充放电控制，是储能系统的“功率调度中枢”。

　　模拟芯片解决方案全景图

　　储能系统

　　思瑞浦围绕四大关键功能类别，提供高性能模拟芯片支撑。

思瑞浦适配光储产品的框图

　　功能类别应用模块思瑞浦代表产品

　　电压/电流检测MPPT、逆变、BMS、PCS运放:TPA267x,TPA658x

　　隔离运放:TPA8001,TPA8003

　　基准电压源全链路ADC参考串联型:TPR33,TPR35,TPR50

　　并联型:TPR6040,TPR433

　　电源管理辅助供电、隔离电源DCDC:TPP36208

　　变压器驱动器:TPM6501

　　LDO:TPL8031,TPL7x0

　　接口与隔离通信、隔离传输隔离CAN:TPT71050

　　隔离485:TPT7487

　　数字隔离器:TPT77xx

　　信号调理多路信号切换模拟开关:TPM405x

　　栅极驱动MPPT、逆变、PCS非隔离驱动:TPM27517,TPM27524

　　隔离驱动:TPM23513,TPM23514M

　　电弧检测拉弧保护、采样TPC5161

　　高精度电压与电流检测

　　这是系统控制与保护的基础。所有策略的制定都源于对系统状态的精确感知测量。对应模块：MPPT、逆变、BMS、PCS。

　　思瑞浦方案：

　　运算放大器：用于调理来自采样电阻、分压电路或霍尔传感器的微弱电压/电流信号。

　　高压运放TPA267x：36V共模范围，0.5µV/°C温漂使-40~85°C输出偏移<70µV，无需温度校准。90dBPSRR@100kHz抑制IGBT开关噪声，15V/µs压摆与10MHz带宽让短路保护比较器500ns内关断，SiC短路损耗降低约35%。

　　低压运放TPA658x：0.1µV/°C温漂使-40~85°C输出偏移<13µV，无需温度校准;200ns 0.1%建立时间，支持高频峰值电流检测;输入端无对VCC ESD二极管，可承受-0.3~+6V共模瞬变;上电毛刺<1mV，避免误保护。

　　基准电压源

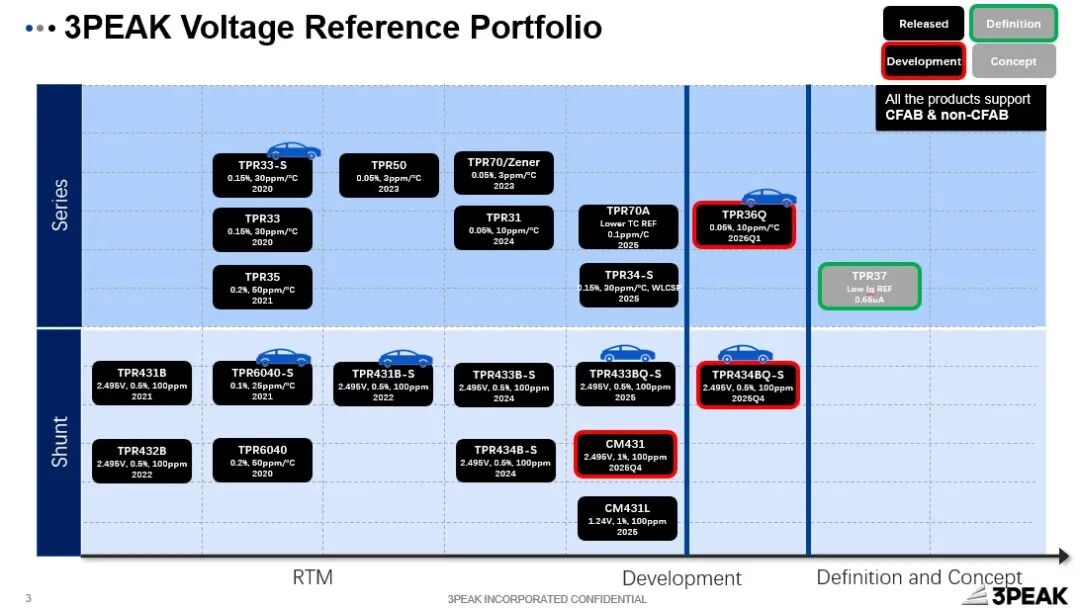

　　光伏储能链路中，ADC、MPPT、BMS、PCS 的关键参数均依赖基准电压源这一 “绝对参照系”。它决定系统误差精度，受温度、时间或噪声影响的微小变化，会放大为SOC偏差、过压甚至火灾风险。10-25年系统寿命中，其性能是决定长期可靠性的关键 “慢变量”，以下为思瑞浦基准的 Roadmap。

　　其中思瑞浦TPR33、TPR35系列正是为满足此类严苛应用而设计的拳头产品。

　　a. 温度系数(Temperature Coefficient)——对抗环境变化的核心能力

　　光伏储能设备通常安装于户外或半户外环境，面临巨大的日夜温差和季节温差。温度系数(Temperature Coefficient)，单位为ppm/°C，是衡量基准电压在温度变化时稳定性的首要指标。

　　TPR33/35系列采用先进的能带隙基准电路设计和特殊的芯片应力补偿技术，可实现低至30ppm/°C以下的超低温漂。

　　量化对比：假设一个工作温区为100°(-20°Cto80°C)的系统，采用一个100ppm/°C的普通基准，其输出电压漂移量可达 V_REF*50ppm/°C*100°C = 5000*V_REF*10^-6。对于一个2.5V的基准，漂移量高达25mV。而采用一个最大值30ppm/°C的TPR33/35基准，同样条件下的漂移仅为7mV。这一个数量级的差距，在高精度应用中是天壤之别，直接决定了BMS保护阈值的有效性和PCS控制的精确性。

　　b.初始精度(Initial Accuracy)——减少研发校准开发环节，降低生产制造校准成本

　　初始精度指产品在出厂时(25°C下)输出电压与标称值的偏差。

　　TPR33/35系列通过精密的后期修调工艺，提供了极高的初始精度(如±0.15%级别)。

　　价值体现：高初始精度意味着无需在生产线上对每一块单板进行耗时且昂贵的校准，大幅简化了生产流程，降低了制造成本。同时，它保证了大规模量产产品之间的高度一致性。

　　c. 长期稳定性(Long-Term Stability)——全生命周期内参数漂移受控，为系统提供可持续的精度依据

　　器件在长时间工作后，由于内部应力释放和老化效应，参数会发生缓慢漂移。

　　TPR33/35系列在设计和封装上充分考虑了长期可靠性，其长期漂移率较低，满足客户长期使用精度要求。

　　对系统的意义：在储能电站长达十数年的运营期内，基准的长期稳定性保证了系统的测量精度不会随时间推移而劣化，避免了因精度下降导致的后期维护校准成本，保障了全生命周期的投资回报。

　　d. 低噪声(Low Noise)——高分辨率测量的保障

　　随着控制精度的提升，系统普遍采用16位甚至更高位数的ADC。此时，基准源自身的噪声成为限制系统有效分辨率(ENOB)的关键因素。

　　TPR33/35系列在 0.1–10 Hz 噪声低至 20µVpp/V，可分辨 µA 级漏电流，提高 ADC 有效位与 SOC 精度。

　　当整个系统需要将温漂控制在 10ppm、初始精度控制在 0.05% 这些更高精度指标时，思瑞浦可提供TPR50：

　　-40~125°C全温区2.5ppm(max6ppm)，0.05%初始误差，3µVpp/V噪声，30ppm千小时漂移。

　　3~15V单电源供电，1.25V/2.048V/2.5V/3V/3.3V/4.096V/4.5V/5V全档位输出，直接供16bitADC与DSP，省掉出厂校准。

　　综上所述，思瑞浦系列高精度基准电压源并非系统中一个孤立的元器件，而是通过其极致稳定的性能，为整个光伏储能系统的测量体系提供了绝对的参照系，是确保系统高效、安全、可靠运行的“定海神针”。

　　隔离和隔离驱动

　　栅极驱动位于功率链路末端，其延迟、驱动能力与抗扰度直接影响MPPT、逆变、PCS的效率与安全。对应模块：升压、逆变、双向DC-DC。

　　思瑞浦方案：

　　隔离型TPM23513：单通道，5A/40V，150kV/μsCMTI，WSOP-6宽体可pin-pin替换光耦，50年隔离寿命。

　　隔离型TPM23514M：在23513基础上内置米勒钳位，可支持800V母线电压、减少半桥共通风险，适用于高频LLC。

　　非隔离型TPM27211/282：120V自举、4A峰值电流、20ns传输延时，集成自举二极管，SOP-8/ESOP-8/DFN4X4-8/DFN4X4-10封装，支持1MHz半桥，减少外围器件并降低EMI。

　　非隔离型TPM27282：与27211同电气参数，SOP-8/DFN-10封装，内置输入硬件互锁，强制插入60ns死区，防止上下管直通，兼容同步Buck、LLC及图腾柱PFC。

　　光伏储能系统是一个复杂的软硬件结合体，其性能上限和运行下限，很大程度上由其模拟信号链的品质所决定。思瑞浦通过其在运算放大器、基准电压源、隔离器、接口芯片和电源管理等领域的全面布局，为客户提供了从信号感知、处理、传输到驱动的“一站式”高性能模拟解决方案。尤其是以TPR33/35系列为代表的高精度基准产品，从最源头处为系统的长期稳定性和可靠性奠定了坚实的基础，充分体现了思瑞浦以技术创新驱动能源革命，致力于成为绿色能源产业核心模拟芯片供应商的坚定决心。
